Descrizione

Il cavo di installazione ITP82-PIMF-0100 è costruito per trasmissioni fino a 2000 MHz e supera con le proprietà di trasmissione elettrica i requisiti della categoria 8 e inferiori.
Con questo cavo è possibile raggiungere velocità di trasmissione fino a 40 GBits IEEE 802.3.
Applicazione: Primaria (campus), Secondaria (alzata), Terziaria (orizzontale).

Specifiche tecniche
· Raggio di curvatura (dinamico) 8 x OD
· Raggio di curvatura (statico) 4 x OD

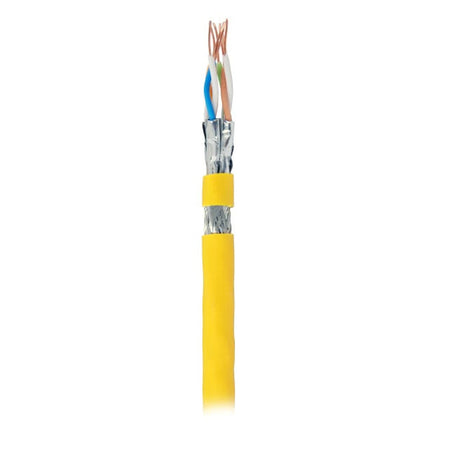

· Schermatura cavo S/FTP
· Categoria 8.2
· Categoria conduttore Kl.1 = filo singolo
· Materiale conduttore CU, stagnato
· Dimensioni/quantità di core AWG22/1
· Diametro conduttore 0,64 mm
· Schermo su treccia intrecciata
· Coppie di elementi incagliati
· Schermo su elemento di cordatura
· Nucleo isolante schiuma-pelle PE
· Colore di identificazione del nucleo
· Materiale guaina esterna FRNC-C
· Euroclass Dca
· Ritardante di fiamma cc. EN 60332-3-24
· Senza alogeni acc. EN 60754-1/2
· Basso fumo acc. EN 61034-2
· PoE acc. a IEEE 802.3af
· Valore NVP 73%
· Resistenza del circuito 130 Ohm/km
· Squilibrio di resistenza 1 %
· Resistenza di isolamento (500V)≥ 5000 MOhm/km
· Tensione di prova CC, 1 min1000 V
· Capacità di Earth nom. 43 nF/km
· Impedenza100 ± 5 Ohm
· Ritardo inclinazione20 ns/100m
· Impedenza di trasferimento a 1MHz5 mOhm/m
· Impedenza di trasferimento a 10MHz5 mOhm/m
· Impedenza di trasferimento a 30MHz10 mOhm/m
· Impedenza di trasferimento a 100MHz20 mOhm/m
· Classe di separazione sec. EN50174-2D
· Tipo di attenuazione dell accoppiamento Tipo 1
· Attenuazione di accoppiamento 85 dB
· Massima Frequenza 2000MHz
· Norme di cablaggio EN 50173-1;ISO/IEC 11801
· Norma armonizzata EN 50575
· Standard di trasmissione IEEE 802.3 10Mbit bis 40Gbit
· Cavo IEC 61156-5;EN 50288-9-1

Caratteristiche ambientali
· Temperatura di esercizio: 0 – 50 °C
· Temperatura di stoccaggio: -20 – 60 °C

Certificazioni
· CE
· RoHS

Contenuto della confezione

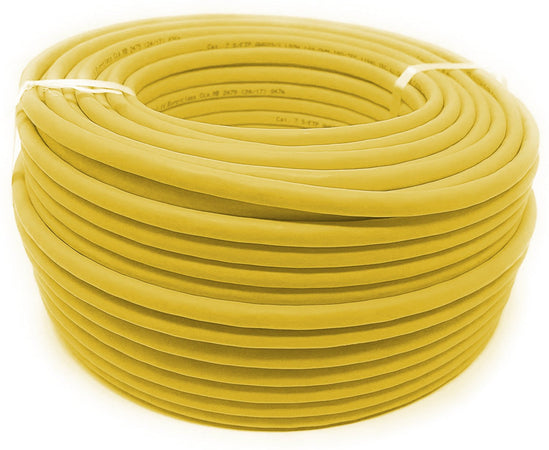

· Matassa di cavo ITP82-PIMF-0100
