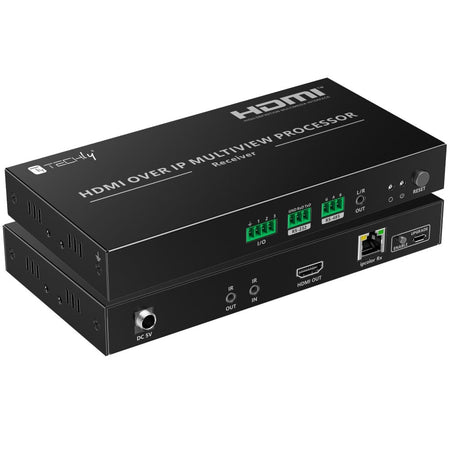

Descrizione

Questo ricevitore multi-view HDMI è progettato per ipcolor Multimedia Management System (iMMS).

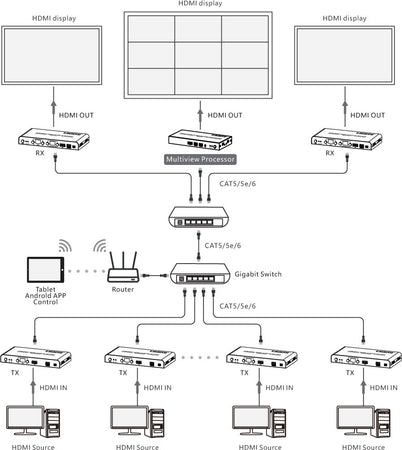

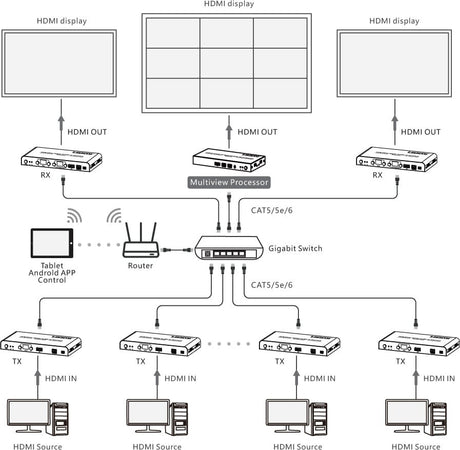

Quando si utilizza questo prodotto, deve essere abbinato ai prodotti della serie iMMS. Dopo la connessione al trasmettitore iMMS tramite uno switch IGMP può ricevere ed elaborare simultaneamente più segnali AV.

Consente il controllo remoto di più display video 4K@60Hz tramite l APP di controllo iMMS.

Utilizza la tecnologia ipcolor STREAM per ottenere una trasmissione ad alta definizione e bassa frequenza, supportando al contempo altre funzioni come passback IR bidirezionale, controllo RS-232, controllo RS-485 e separazione audio digitale. Può essere ampiamente utilizzato in aree quali conferenze audiovisive, centri di spedizione, intrattenimento domestico, televisione in chiaro e istruzione e formazione.



Caratteristiche

• Basato sulla tecnologia ipcolor STREAM™ per offrire una trasmissione ad alta definizione e bassa latenza


• Supporta una risoluzione fino a 3840 x 2160 a 60 Hz, retrocompatibile


• Compatibile con cavi di rete CAT5/5E/6 e superiori, la distanza di trasmissione può raggiungere 120 metri quando si utilizzano cavi di rete CAT6 o superiori


• Compatibile con trasmettitore IDATA HDMI-MX02T


• La distanza effettiva può variare leggermente a causa delle diverse prestazioni dello switch


• Supporta la cascata dello switch

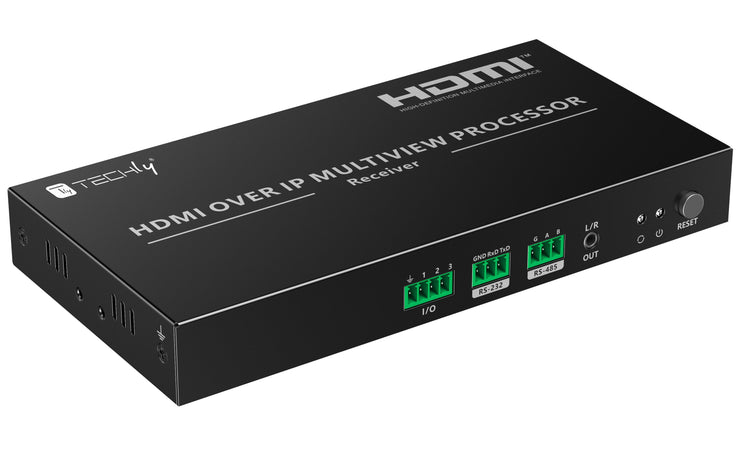

• Supporta il controllo RS-232


• Supporta il controllo RS-485


• Supporta il pass-back IR bidirezionale (20～60KHz)


• Supporta il controllo dell interfaccia I/O


• Supporto per la separazione audio del canale L/R da 3,5 mm

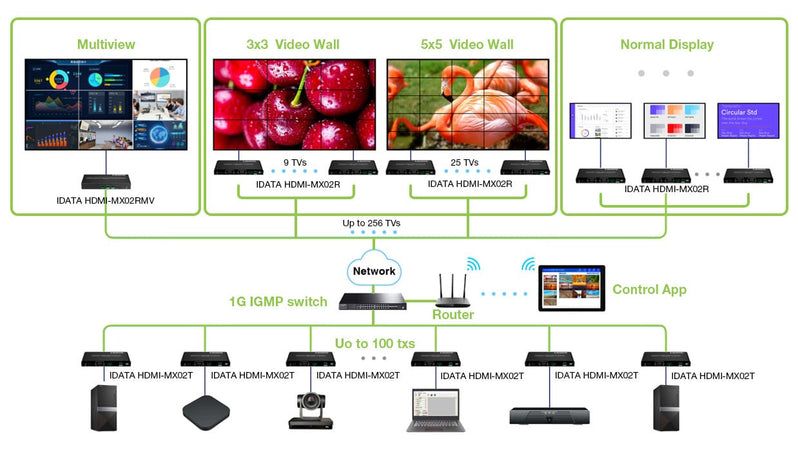

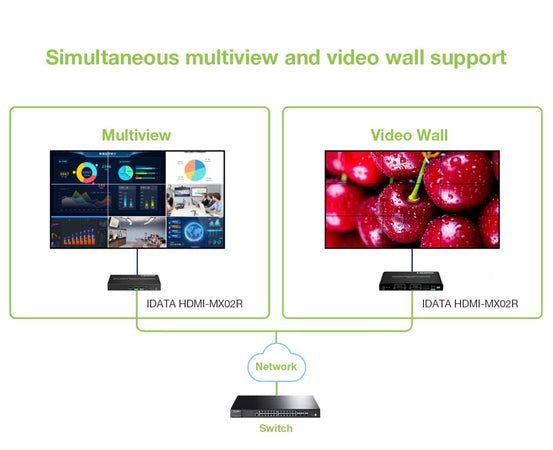

• Dopo la connessione alla matrice iMMS su IP, supporta la ricezione e l elaborazione di più segnali contemporaneamente. Abbinato all iMMS APP, consente il controllo remoto della visualizzazione dello schermo, fornendo una visualizzazione dello schermo a quattro e nove pannelli, regolando anche liberamente le dimensioni e la posizione della visualizzazione


• Aggiornamento del firmware tramite porta Micro USB


• Protezione da fulmini, sovratensione, protezione ESD


• Funzionamento stabile 24 ore su 24, 7 giorni su 7



Specifiche video

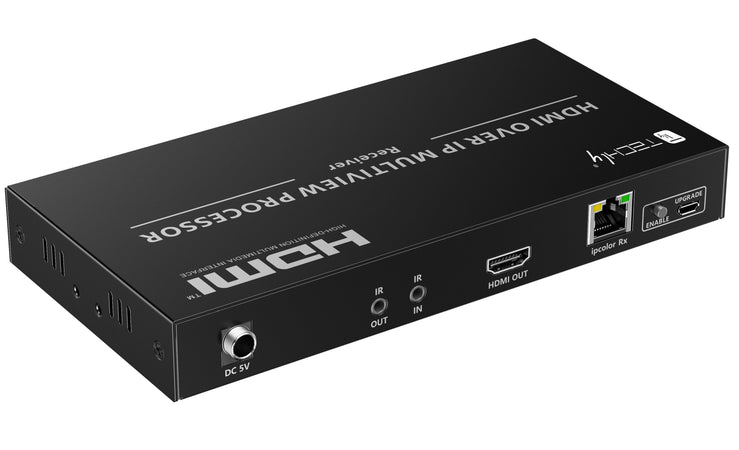

• Interfaccia di ingresso: 1x RJ45


• Interfaccia di uscita: 1x HDMI


• Lunghezza HDMI ≤ 5m


• Velocità di trasferimento massima 18 Gbps


• Compatibile HDMI 2.0


• Compatibile HDCP 1.4/HDCP 2.2


• Risoluzioni 3840x2160@24/30/50/60Hz, 1080P@50/60Hz, 720P@50/60Hz, 1920x1200@60Hz, 2560x1440@60Hz


• Tipi di connessione: connessione switch normale o switch cascata


• Distanza di trasmissione: Cat6/6A/7≤120m



Specifiche audio

• Interfaccia di ingresso 1x RJ45


• Interfaccia di uscita:



1x 3,5 mm L/R

1xHDMI

• Uscita HDMI: LPCM 2.0


• Formato di ingresso/uscita audio da 3,5 mm: PCM



Segnale di comando

• Interfaccia di input:



1x uscita IR da 3,5 mm

1x ingresso IR da 3,5 mm

• Frequenza IR: 20 kHz~60 kHz


• RS-232/RS-485:



Velocità di trasmissione predefinita: 115200

Supportati: 2400, 4800, 9600, 19200, 38400, 57600, 115200



Alimentazione

• Alimentazione: DC 5V/2A


• Consumo energetico: ≤ 2,5W



Protezioni

• Protezione ESD


• Protezione contro i fulmini


• Protezione contro le sovratensioni



Caratteristiche ambientali

• Temperatura operativa: -20°C / 60°C


• Temperatura di stoccaggio: -30°C / 70°C


• Umidità: 0-90%RH (senza condensa)



Dimensioni

• Larghezza: 191 mm


• Profondità: 96 mm


• Altezza: 25 mm



Contenuto della confezione

• 1x Multiview receiver processor


• 1x Alimentatore 5V 2A


• 1x Manuale utente


• 2x Cavi estensione IR


• 3x Terminal block


• 2x Alette di montaggio


• 1x Kit viti
