Descrizione

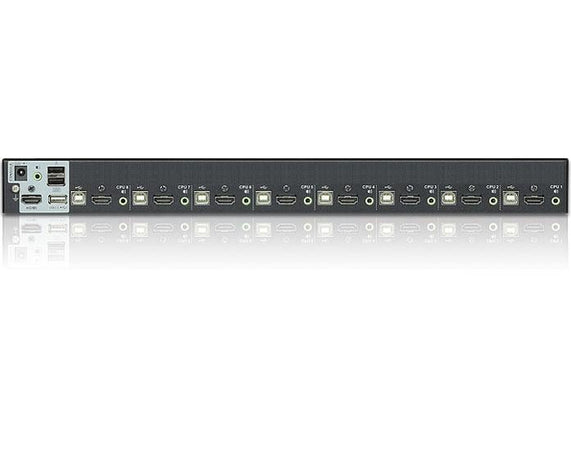

Lo switch KVM HDMI USB a 8 porte Aten CS1798 è un dispositivo multifunzione che unisce accesso e controllo fino a 8 computer HDMI da una singola console composta di tastiera USB, mouse USB e monitor.

Aten CS1798 consente di effettuare collegamenti a cascata fino a tre livelli, potendo così controllare un massimo di 512 computer da una singola console.

Questo switch inoltre, offre la funzionalità multischermo, che consente di utilizzare cavi USB standard per collegare fino a otto switch nelle installazioni multimonitor dove ciascun computer è dotato di più schede video. Consente con estrema facilità di combinare, analizzare e monitorare l’uscita video, semplificando così l’ambiente di lavoro.

Inoltre, il CS1798 dispone della funzione OSD di ATEN per accedere a un qualsiasi computer dell’installazione e la possibilità di salvare e ripristinare la configurazione dell’OSD e delle relative impostazioni.

Il CS1798 trasmette audio e supporta le tastiere multimediali. È possibile ascoltare l’uscita audio di ciascun computer mediante due coppie di altoparlanti (una alla volta).



Caratteristiche

• Una console USB controlla otto computer con interfaccia HDMI e altri due dispositivi USB 2.0


• Compatibile HDMI


• Possibilità di collegare in cascata fino a 3 livelli per controllare un massimo di 512 computer*1


• Funzione multischermo: per impilare fino a otto unità CS1798 e visualizzare il video di massimo otto monitor (doppio schermo, triplo schermo, quadruplo schermo, multi schermo)


• Hub con 2 porte USB 2.0 in dotazione


• Selezione del computer tramite i pulsanti del pannello anteriore, OSD multilingue e tasti di scelta rapida.


• Commutazione indipendente del controllo KVM e USB


• Funzione di backup/ripristino dell’OSD: gli amministratori possono eseguire il backup della configurazione dello switch e dei profili degli utenti


• Firmware aggiornabile


• Video DynaSync™: l’esclusiva tecnologia di ATEN che elimina i problemi di visualizzazione all’avvio e ottimizza la risoluzione quando si passa da una porta all’altra.


• Qualità video superiore fino a 1080p / 1920 x 1200 a 60 Hz


• Supporta le risoluzioni widescreen


• Con trasmissione audio: la gamma completa dei bassi offre una magnifica esperienza con i sistemi audio surround a 2.1 canali


• Porte audio della console sul pannello anteriore per un facile accesso


• Modalità di commutazione automatica per il monitoraggio di tutti i computer


• Compatibile HDCP


• Supporto multipiattaforma: Windows, Linux, Mac e Sun


• La funzione di emulazione/bypass della porta del mouse della console supporta molti driver di mouse e mouse multifunzione


• Emulazione completa della tastiera per un avvio senza errori


• Supporto ed emulazione tastiera Mac/Sun *2.3.


• Le lingue per l’OSD includono inglese, tedesco, giapponese, cinese tradizionale, cinese semplificato, spagnolo, russo e francese


• Mappatura tastiera multilingue: supporta inglese (US), inglese (UK), tedesco (Germania), tedesco (Svizzera), francese, ungherese, italiano, giapponese, coreano, russo, spagnolo, svedese, cinese tradizionale e cinese semplificato



Nota: Emulazione mouse abilitata per la commutazione indipendente

1. Il CS1798 è collegabile in cascata solo con altri CS1798.

2. Per computer PC compatibili. I computer Mac e Sun devono essere compatibili con i collegamenti USB.

3. Emulazione delle tastiere Sun/Mac tramite combinazioni di tasti della tastiera PC; le tastiere Mac/Sun funzionano solo con i propri rispettivi computer



Specifiche tecniche

• Collegamenti del computer



- Diretto: 8

- Massimo: 512 (in cascata)

• Seleziona porta: OSD, Tasto di scelta rapida, Pulsante


• Connettori



- Porte console:

2 x USB di tipo A femmina (nero)

1 x HDMI femmina

2 x Connettore stereo mini femmina

(verde; 1 x pannello frontale, 1 x pannello posteriore)

- Porte KVM:

8 x USB di tipo B femmina (bianco)

8 x HDMI femmina (bianco)

8 x Connettore stereo mini femmina (verde)

- Aggiornamento firmware: 1 x RJ11 femmina (nero)

- Alimentazione: 1 x Connettore CC

- Hub USB:

2 x USB di tipo A femmina (bianco)

(1 x pannello frontale, 1 x pannello posteriore)

• Interruttori



- Seleziona porta: 8 x Pulsante

- Ripristino: 1 x Pulsante semi-incassato

- Aggiornamento firmware: 1 x Interruttore a scorrimento

• LED



- Collegamento USB: 8 (verde)

- Alimentazione: 1 (verde scuro)

- Online / selezionato: 8 (arancio)

• Emulazione



- Tastiera / Mouse: USB

• Video: 1080p / 1920 x 1200 (DVI)


• Intervallo di scansione: 1 - 255 secondi (predefinito: 5 secondi)


• Consumo: 5,0 V CC, 12,0 W


• Ambiente



- Temperatura di esercizio: 0 - 50°C

- Temperatura di conservazione: -20 - 60°C

- Umidità: 0 - 80% di umidità relativa, senza condensa

• Proprietà fisiche



- Struttura: Metallo

- Peso: 3.49 kg

- Dimensioni (L x P x A): 43.24 x 25.72 x 4.40 cm



Contenuti della confezione

• 1x CS1798 Switch KVM HDMI USB a 8 porte con kit per il montaggio in rack


• 2x 2L-7D02UH set di cavi KVM HDMI USB personalizzati


• 1x LIN5-04A2-J11G cavo per l’aggiornamento del firmware


• 1x LIN2-418K-E12G cavo di alimentazione


• 1x 0AD8-8005-40EG adattatore di alimentazione


• 1x set di piedini (4pz)


• 1x guida per l’utente
