Descrizione

Questo LNB a tripla alimentazione è un LNBF monoblocco per la ricezione satellitare in banda Ku dalle posizioni orbitali 13˚E, 16˚E e 19.2˚E nei paesi dell'Europa centrale. È progettato per essere installato con antenne paraboliche disponibili in commercio che hanno le seguenti caratteristiche:

- Riflettore offset parabolico largo 85 cm
- Morsetto di alimentazione da 40 mm con profilo ~7 mm (l'LNB verrà fornito con adattatore ad anello da 40 mm)
- F / D = 0,6

È dotato di una gamma di frequenza da 10,7 a 12,75 GHz suddivisa in banda bassa (da 10,70 a 11,70 GHz) e banda alta (da 11,70 a 12,75 GHz). Riceve onde con polarizzazione orizzontale e verticale. L'LNB fornisce un'uscita IF commutabile (modello singolo). L'uscita trasporta anche i segnali di alimentazione e di controllo. La porta di uscita è di tipo F. I comandi DiSEqC1.0 consentono di commutare l'uscita su una particolare banda e posizione orbitale.

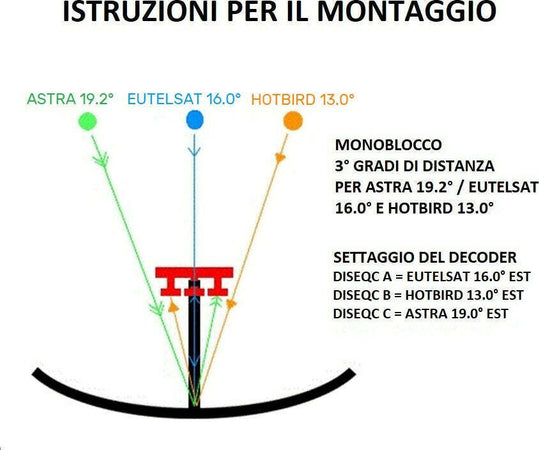

L'allocazione DiSEqC ODU è la seguente: "ODU A" corrisponde a 16E, "ODU B" a 13E e "ODU C" a 19.2E. Finché non è stato ricevuto alcun comando DiSEqC, la posizione orbitale selezionata è 16E (cioè DiSEqC A). L'LNB comprende tre feed, uno per ogni posizione orbitale. I feed consentono il montaggio nel morsetto di alimentazione della parabola satellitare. I feed saranno contrassegnati rispettivamente con “13˚E”, “16˚E” e “19.2˚E”.
Le posizioni DISEqC (A/B/C) e le rispettive posizioni orbitali (16E/13E/19.2E) sono contrassegnate sull'alloggiamento dell'LNB. Viene fornito con un adattatore ad anello in plastica da 40 mm.

Per un montaggio corretto di questo LNB, nel caso in cui il collare originale della vostra parabola risultasse più largo del normale non permettendo correttamente il fissaggio, si consiglia di abbinare una Staffa Multifeed Universale disponibile QUI

Specifiche Tecniche:
- Intervallo di frequenza di ingresso a banda bassa: 10,7 GHz ~ 11,7 GHz
- Intervallo di frequenza di uscita della banda bassa: 950 MHz ~ 1950 MHz
- Frequenza LO in banda bassa: 9,75 GHz
- Gamma di frequenza di ingresso a banda alta: 11,7 GHz ~ 12,75 GHz
- Gamma di frequenza di uscita ad alta banda: 1100 MHz ~ 2150 MHz
- Frequenza LO in banda alta: 10,6 GHz
- Figura di rumore: Banda bassa 1,1 dB max. / Banda alta 1,0 dB max.
- Deriva di temperatura LO: ± 3,0 MHz max.
- Precisione iniziale LO: ± 1,0 MHz max.
- Rumore di fase LO @ 1 kHz: -55 dBc/Hz
- Rumore di fase LO @ 10 kHz: -80 dBc/Hz
- Rumore di fase LO @ 100 kHz: -100 dBc/Hz
- Guadagno di conversione: 50 ~ 62 dB min.
- Variazione del guadagno (su tutta la banda): ±6 dB max.
- Punto di compressione 1 dB (@ uscita): 0 dBm min.
- Discorso incrociato: 20dB min.
- Controllo, Selezione Satellite A/B/C/D: DiSEqC 1.0 (Sat A* = Eutelsat 16° Est, Sat B = Hotbird 13° Est, Sat C = ASTRA 19,2° Est)
*Ricezione satellitare predefinita
- Uscita ROS 2,5: 1 massimo
- Livello spurio in banda: -55 dBm max.
- Consumo attuale: 150 mA massimo (10 V CC ~ 20 V CC)
- Temperatura di esercizio: -30 °C ~ +60 °C
- Impedenza di uscita: 75 (tipo F)
- Tipo di connettore di uscita: Tipo F (femmina)
- Dimensioni del piatto consigliate: 85 cm (F/D = 0,6)
- Peso 367 g

Informazioni sulla polarità :
- Polarità, banda e selezione satellite V, L, 16 ° E 13V, 0kHz, DiSEqC1.0: Sat A
- Polarità, banda e selezione satellite V, H, 16°E 13V, 22kHz, DiSEqC1.0: Sat A
- Polarità, banda e selezione satellite H, L, 16°E 18V, 0kHz, DiSEqC1.0: Sat A
- Polarità, banda e selezione satellite H, H, 16°E 18V, 22kHz, DiSEqC1.0: Sat A
- Polarità, banda e selezione satellite V, L, 13°E 13V, 0kHz, DiSEqC1.0: Sat B
- Polarità, banda e selezione satellite V, H, 13°E 13V, 22kHz, DiSEqC1.0: Sat B
- Polarità, banda e selezione satellite H, L, 13°E 18V, 0kHz, DiSEqC1.0: Sat B
- Polarità, banda e selezione satellite H, H, 13 ° E 18V, 22kHz, DiSEqC1.0: Sat B
- Polarità, banda e selezione satellite V, L, 19,2°E 13V, 0kHz, DiSEqC1.0: Sat C
- Polarità, banda e selezione satellite V, H, 19,2°E 13V, 22kHz, DiSEqC1.0: Sat C
- Polarità, banda e selezione satellite H, L, 19,2°E 18V, 0kHz, DiSEqC1.0: Sat C
- Polarità, banda e selezione satellite H, H, 19,2°E 18V, 22kHz, DiSEqC1.0: Sat C

===================================================================================================
