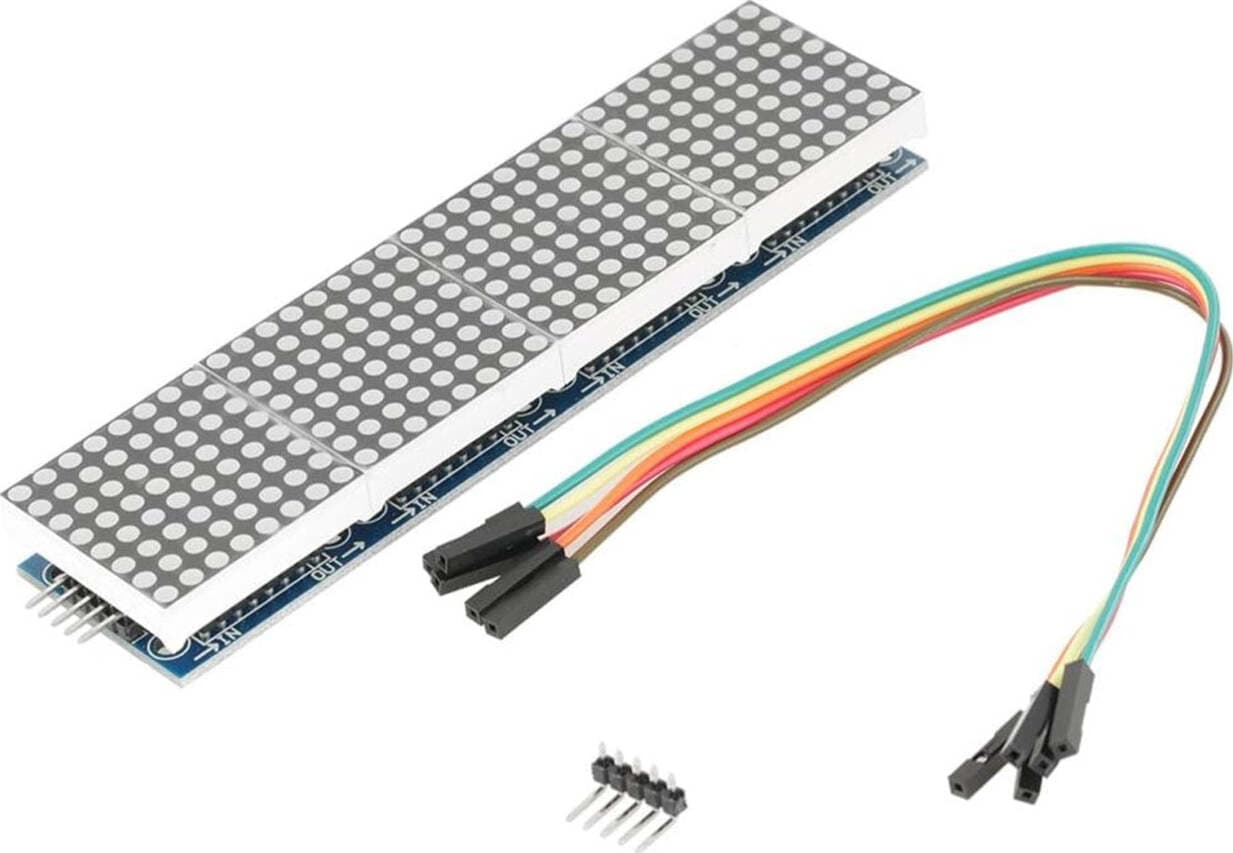

4 in 1 LED DOT Matrix Modulo Display MCU Control kit fai da te con 5 pin Line

• Ha un pezzo di tipo B codificatore BCD, multiplexing circuito di scansione, segmento driver, e anche una RAM statica 8* 8 utilizzata per memorizzare ogni dato. Solo un registro esterno è utilizzato per impostare la corrente di segmento di ogni LED.A conveniente interfaccia seriale a quattro fili può collegare tutti i microprocessori generali.Ogni dato può essere affrontato quando l'aggiornamento non ha bisogno di riscrivere tutto il display. Permette inoltre agli utenti di codifica. o meno di ciascun dato.

  Specifiche:
  Modello: MAX72
  Tipo: 4 in 1
  Tensione di funzionamento del modulo: 5V
  Dimensioni: 13,5 x 3,3 cm.
  Peso: 53 g (circa).

  Cablaggio:
  1. La parte sinistra del modulo è la porta di ingresso, e la destra è la porta di uscita.
  2. Quando si controlla un singolo modulo, è sufficiente collegare la porta di ingresso alla CPU
  3. Per i moduli multipli a cascata, la porta di ingresso del 1 ° modulo si collega alla CPU e l'uscita si collega alla porta di ingresso del 2 ° modulo; quindi l'uscita del 2 ° modulo si collega alla porta di ingresso del 3 ° modulo e così via.

  Prendi 51 microcomputer a chip singolo come esempio:
  VCC: 5 V.
  GND -- GND
  DIN - P22.
  CS: P21.
  CLK - P20.

  La confezione include:
  1 modulo.
  1 cavo

Cosa include il prodotto?

4 in 1 LED DOT Matrix Modulo Display MCU Control kit fai da te con 5 pin Line

In confezione bulk (bustina in plastica) che include:1 modulo e 1 cavo
