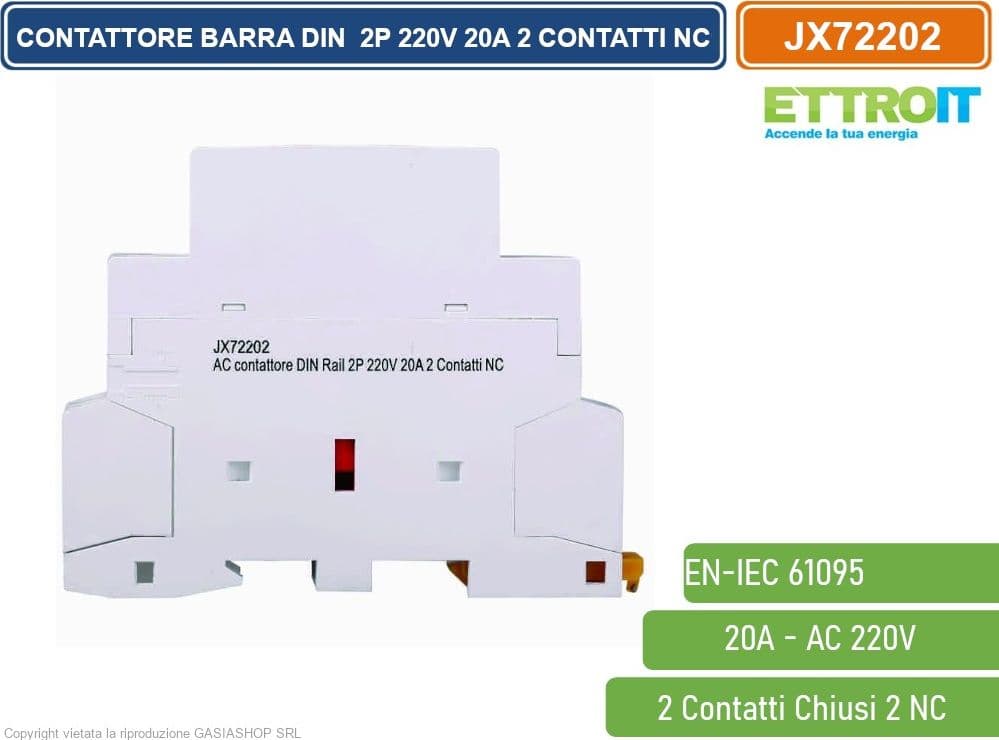

Ettroit - AC Contattore Modulare su Barra DIN AC 2p 220V 20A 2 Contatti Chiusi NC

ETTROIT JX72202 è un contattore modulare compatto per installazione su guida DIN, progettato per il comando e la gestione di carichi elettrici fino a 20A. Dispone di 2 poli con 2 contatti normalmente chiusi (NC), alimentazione bobina 220–240V AC 50/60Hz.

È conforme agli standard IEC/EN 61095 e IEC 60947-4-1 ed è particolarmente indicato per applicazioni civili, commerciali e industriali leggere: automazione, illuminazione, riscaldamento, ventilazione e piccoli motori. Struttura sottile (1 modulo DIN) che consente installazione anche in quadri elettrici compatti.

Principali Caratteristiche

• Contattore modulare 2 poli
• Corrente nominale: 20A
• Contatti: 2 × NC (normalmente chiusi)
• Alimentazione bobina: 220–240V AC, 50/60Hz
• Montaggio su guida DIN 35mm
• Conforme IEC/EN 61095 – IEC 60947-4-1
• Applicazioni: automazione, luci, pompe, ventilazione, riscaldamento

Un contattore è un dispositivo di commutazione controllato elettricamente, progettato per aprire e chiudere ripetutamente un circuito. I contattori sono solitamente utilizzati per applicazioni con maggiore portata di corrente rispetto ai relè standard, che svolgono un lavoro di commutazione a bassa corrente.

I contattori vengono utilizzati in situazioni in cui i carichi di alimentazione devono essere attivati e disattivati frequentemente o rapidamente. Tuttavia, possono anche essere configurati per accendere un circuito quando attivato (contatti normalmente aperti o NA) o per interrompere l'alimentazione a un circuito quando attivato (contatti normalmente chiusi o NC).

Le due applicazioni classiche per un contattore sono per avviamento di motori elettrici (come quelli che utilizzano connettori e contatti ausiliari per l'uso nei veicoli elettrici) e nei sistemi di controllo dell'illuminazione ad alta potenza.

Specifiche tecniche:

Disegno tecnico:
