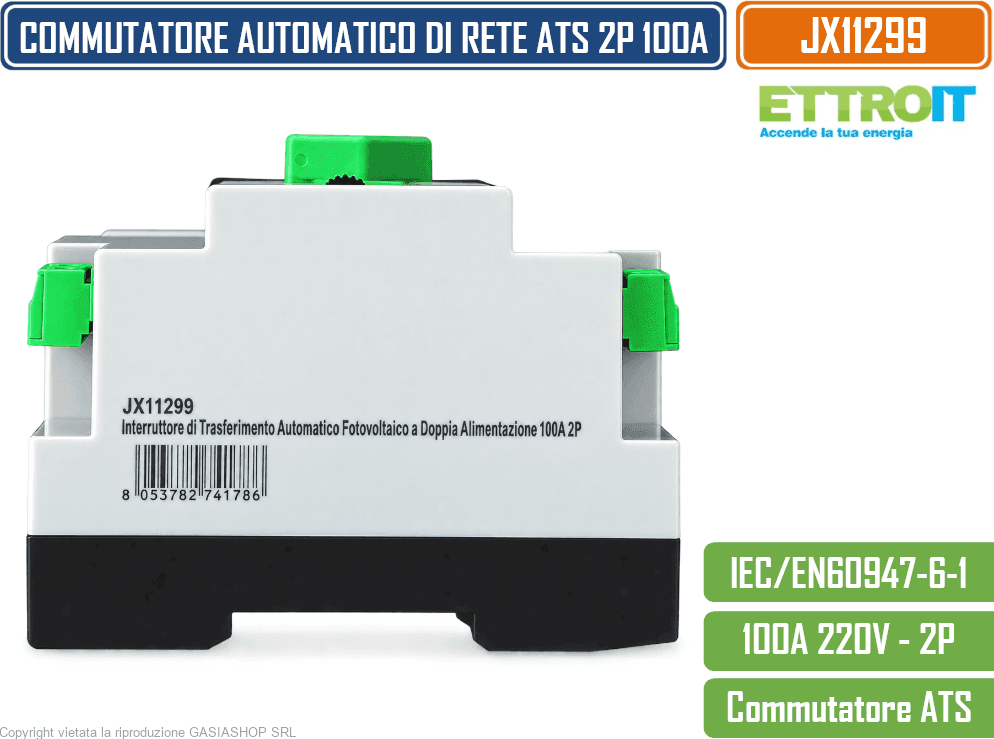

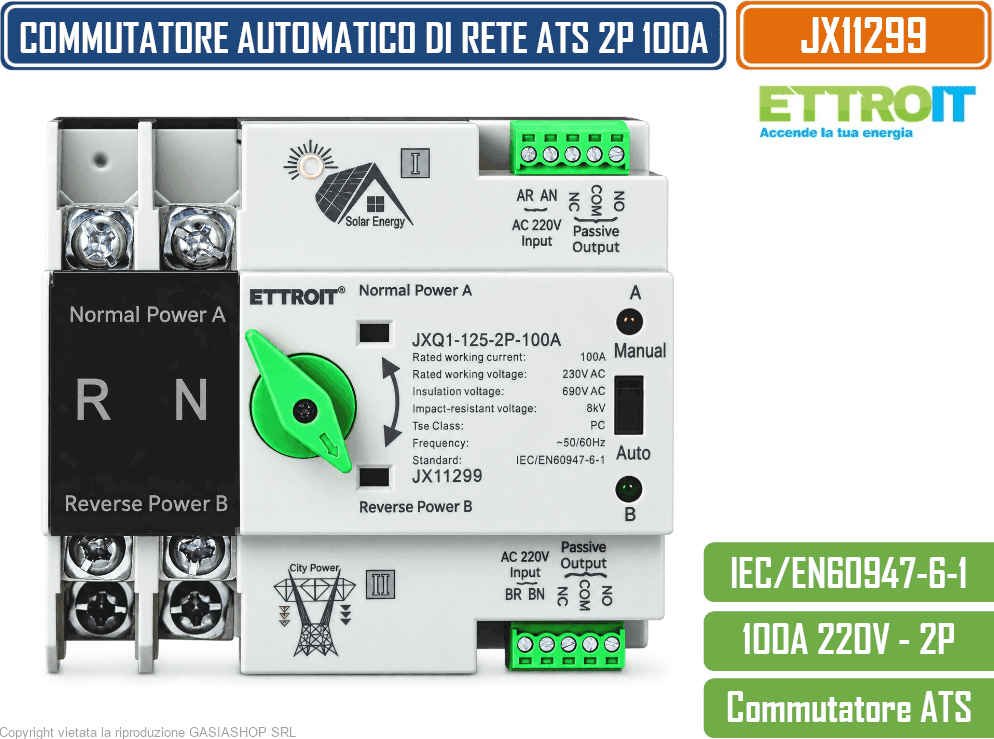

Ettroit jx11299 Interruttore Commutatore Automatico di Rete ATS Fotovoltaico 2p 100 a 4 Moduli DIN

L’ETTROIT JX11299 è un commutatore automatico di rete ATS (Automatic Transfer Switch) bipolare 2P da 100 A, progettato per gestire il trasferimento del carico elettrico tra due differenti sorgenti di alimentazione. È particolarmente indicato per impianti nei quali è necessario assicurare la selezione e la commutazione tra una fonte principale e una fonte alternativa, come ad esempio in configurazioni con rete elettrica e impianto fotovoltaico o altre alimentazioni di riserva compatibili.

Il dispositivo consente di organizzare in modo ordinato la gestione di due sorgenti, trasferendo il circuito alimentato da una linea all’altra secondo la logica prevista dall’impianto. La configurazione 2 poli permette la commutazione contemporanea di due conduttori, mentre la corrente nominale di 100 A rende il JX11299 adatto anche a impianti con carichi elettrici di potenza significativa, nel rispetto delle caratteristiche e del dimensionamento dell’impianto.

La struttura modulare è studiata per l’installazione all’interno di quadri e centralini elettrici su guida DIN. Con un ingombro pari a 4 moduli DIN, il commutatore può essere integrato in quadri di distribuzione residenziali, commerciali e in altre installazioni elettriche compatibili, mantenendo una configurazione compatta e ordinata.

Il commutatore ATS svolge specificamente la funzione di trasferimento e selezione dell’alimentazione. Non deve essere confuso con un inverter fotovoltaico e non svolge direttamente alcuna funzione di produzione o conversione dell’energia. Analogamente, la funzione di commutazione è distinta dai dispositivi destinati alla protezione dell’impianto: eventuali protezioni contro sovraccarichi, cortocircuiti, dispersioni verso terra o sovratensioni devono essere previste separatamente secondo il progetto elettrico e la normativa applicabile.

Grazie alla possibilità di gestire automaticamente il passaggio tra due sorgenti, l’ETTROIT JX11299 rappresenta una soluzione pratica per impianti nei quali è richiesta una gestione più efficiente della continuità e della provenienza dell’alimentazione elettrica.

Caratteristiche principali

• Commutatore automatico di rete ATS
• Gestione del trasferimento del carico tra due alimentazioni
• Adatto a configurazioni con rete elettrica e sorgente alternativa/fotovoltaica
• 2 poli (2P)
• Corrente nominale: 100 A
• Installazione modulare su guida DIN
• Ingombro: 4 moduli DIN
• Struttura compatta per installazione in quadri e centralini elettrici
• Funzione di commutazione separata dalla produzione e conversione dell’energia
• Le protezioni elettriche dell’impianto devono essere realizzate mediante dispositivi dedicati

L’ETTROIT JX11299 è quindi indicato per installatori e professionisti che necessitano di un ATS 2P da 100 A per realizzare sistemi di commutazione automatica tra due sorgenti di alimentazione in maniera ordinata e integrabile nel quadro elettrico.

Specifiche tecniche:

Disegno tecnico:
