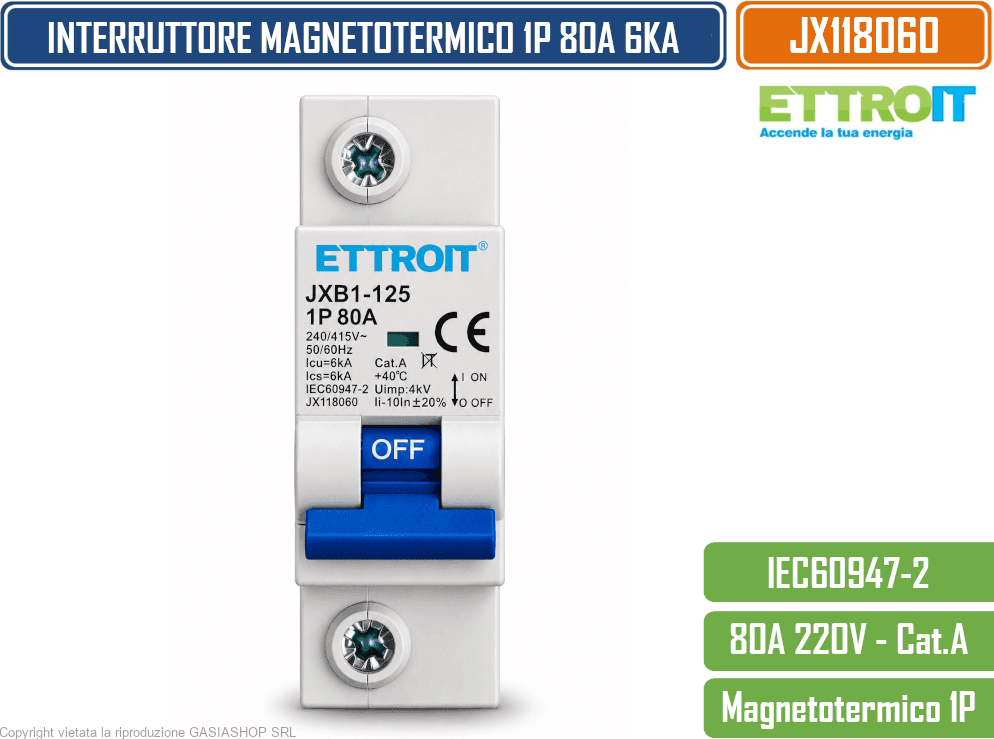

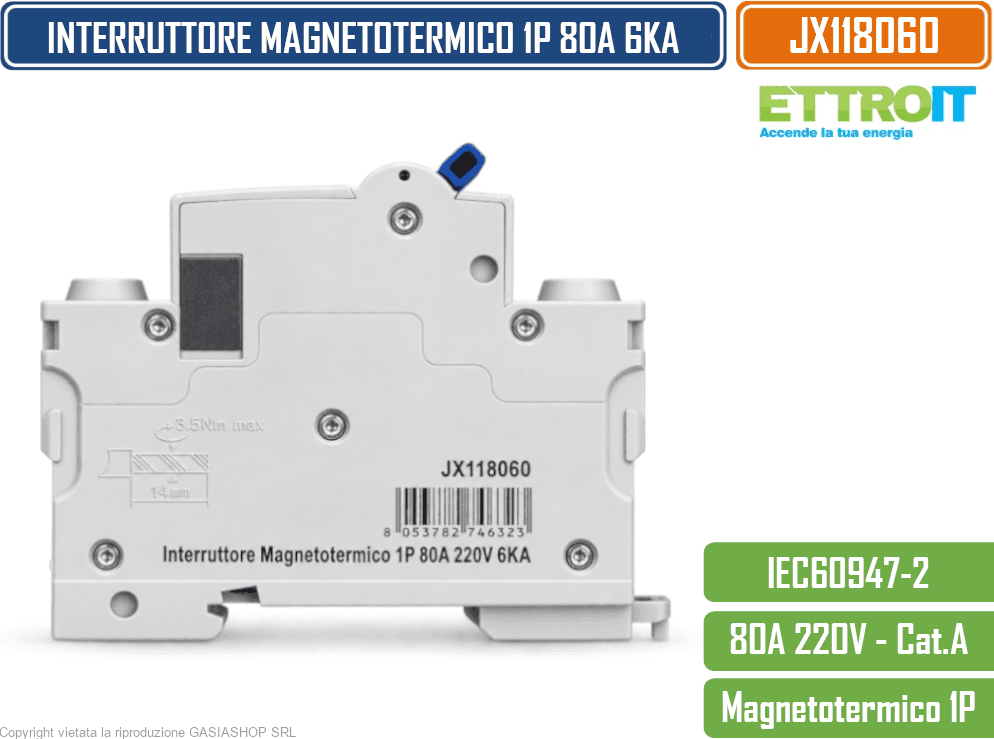

Ettroit jx118060 Interruttore Magnetotermico 1p 80A 6ka 220V 1 Modulo Guida DIN

ETTROIT INTERRUTTORE MAGNETOTERMICO 1P 80A 6KA 1 MODULO DIN JX118060

L’ETTROIT JX118060 è un interruttore magnetotermico unipolare progettato per la protezione dei circuiti elettrici contro sovraccarichi e cortocircuiti. Con una corrente nominale di 80 A, un potere di interruzione di 6 kA e un ingombro compatto di 1 modulo DIN, rappresenta una soluzione pratica per l’installazione all’interno di quadri e centralini elettrici compatibili.

Il dispositivo integra due sistemi di protezione complementari. La protezione termica interviene quando una condizione di sovraccarico determina il superamento dei valori previsti per un determinato periodo di tempo, contribuendo a proteggere il circuito dagli effetti di un eccessivo riscaldamento. La protezione magnetica, invece, assicura un intervento rapido in presenza di elevate sovracorrenti tipiche di un cortocircuito.

PROTEZIONE TERMOMAGNETICA

L’azione combinata dei due meccanismi permette al JX118060 di offrire protezione sia dalle sovracorrenti prolungate sia dagli eventi di cortocircuito. Una volta individuata la condizione di guasto prevista dal dispositivo, l’interruttore apre il circuito interrompendo il passaggio della corrente.

È importante precisare che il modello non integra una protezione differenziale. Qualora l’impianto richieda protezione contro le correnti differenziali verso terra, questa dovrà essere assicurata mediante un dispositivo differenziale appropriato, correttamente dimensionato e coordinato con l’impianto.

CORRENTE NOMINALE 80 A E POTERE DI INTERRUZIONE 6 kA

La corrente nominale di 80 A rende il magnetotermico indicato per circuiti dimensionati per tale valore, nel rispetto delle caratteristiche dei conduttori, dei carichi collegati e delle condizioni di installazione.

Il potere di interruzione di 6 kA indica la capacità dichiarata del dispositivo di interrompere correnti di cortocircuito fino al valore previsto dalle sue caratteristiche tecniche. La corretta idoneità deve sempre essere verificata rispetto alla corrente di cortocircuito presunta nel punto di installazione.

FORMATO COMPATTO DA 1 MODULO DIN

Uno dei principali vantaggi dell’ETTROIT JX118060 è l’ingombro di un solo modulo DIN, che permette di ottimizzare lo spazio disponibile all’interno del quadro elettrico. Il formato modulare facilita l’integrazione nei centralini e nei quadri predisposti per dispositivi modulari su guida DIN.

La leva frontale consente inoltre di identificare e comandare agevolmente lo stato dell’interruttore durante le normali operazioni previste sull’impianto.

APPLICAZIONI

L’ETTROIT JX118060 può essere utilizzato come dispositivo di protezione in impianti elettrici compatibili con le sue caratteristiche nominali, ad esempio all’interno di quadri elettrici, centralini modulari e circuiti di distribuzione.

La scelta del magnetotermico deve essere effettuata considerando non soltanto la corrente nominale, ma anche sezione e portata dei conduttori, caratteristiche del carico, sistema di distribuzione, corrente di cortocircuito presunta e coordinamento con gli altri dispositivi di protezione.

CARATTERISTICHE PRINCIPALI

• Marchio: ETTROIT
• Codice prodotto: JX118060
• Tipologia: interruttore magnetotermico
• Configurazione: 1P – unipolare
• Corrente nominale: 80 A
• Tensione di alimentazione: 220 V AC
• Potere di interruzione: 6 kA
• Ingombro: 1 modulo DIN
• Protezione termica: contro i sovraccarichi
• Protezione magnetica: contro i cortocircuiti
• Protezione differenziale: non integrata
• Installazione: in quadro/centralino compatibile con dispositivi modulari DIN

L’ETTROIT JX118060 costituisce quindi una soluzione compatta per la protezione magnetotermica di circuiti con corrente nominale fino a 80 A, combinando protezione da sovraccarico e cortocircuito in un dispositivo da un solo modulo DIN.

Nota per l’installazione: il dimensionamento e l’installazione dei dispositivi di protezione devono essere eseguiti in funzione delle caratteristiche effettive dell’impianto e nel rispetto della normativa elettrica applicabile. Per interventi su quadri e impianti elettrici è necessario rivolgersi a personale qualificato.

Specifiche tecniche:

Disegno tecnico:
