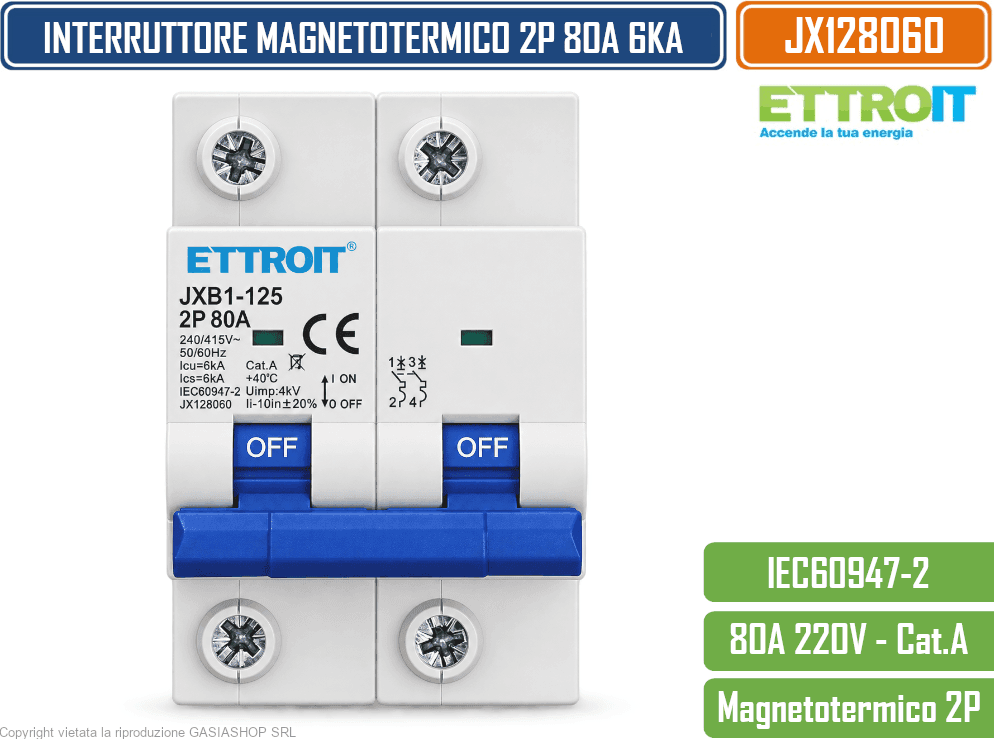

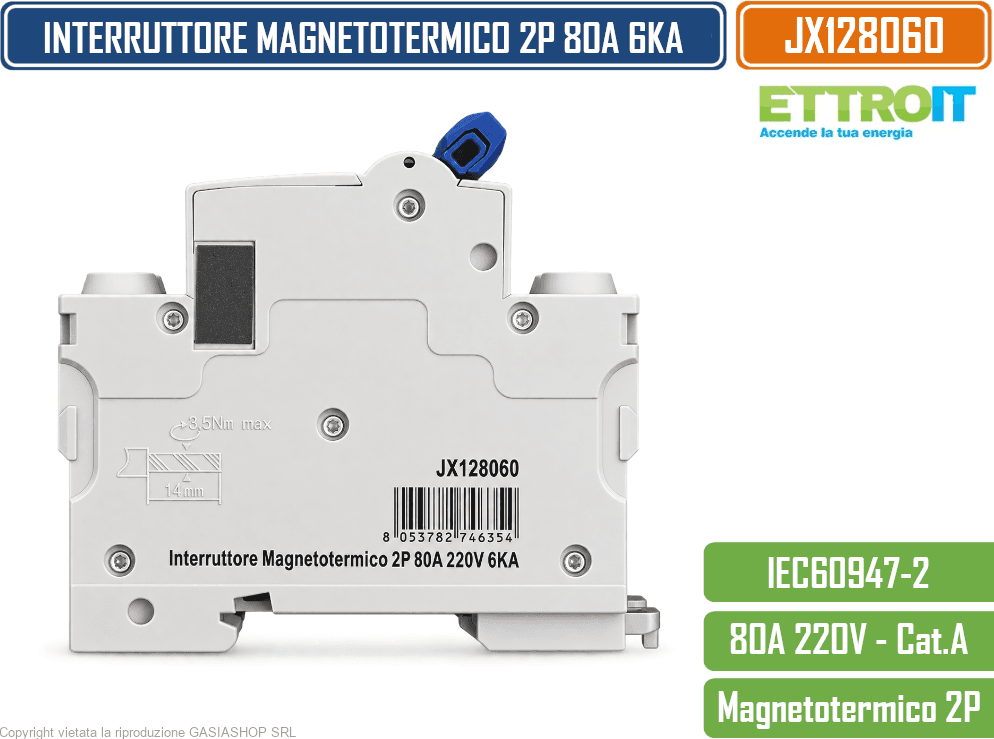

Ettroit jx128060 Interruttore Magnetotermico 2p 80A 6ka 220V AC 2 Moduli Guida DIN

ETTROIT JX128060 – INTERRUTTORE MAGNETOTERMICO 2P 80 A 6 KA 220 V AC

L’ETTROIT JX128060 è un interruttore magnetotermico bipolare 2P progettato per la protezione dei circuiti elettrici contro le principali condizioni di sovracorrente, quali sovraccarichi e cortocircuiti. Con una corrente nominale di 80 A e un potere di interruzione di 6 kA, rappresenta una soluzione affidabile per la realizzazione e l’ampliamento di quadri elettrici e sistemi di distribuzione dell’energia.

Il dispositivo integra due differenti sistemi di protezione. La protezione termica interviene quando il circuito è sottoposto a un sovraccarico prolungato, contribuendo a prevenire il surriscaldamento dei conduttori e dei componenti collegati. La protezione magnetica, invece, assicura un intervento rapido in presenza di elevate correnti generate da un cortocircuito.

Protezione bipolare 2P

La configurazione 2 poli (2P) consente la gestione simultanea dei due poli del circuito attraverso un unico comando meccanicamente accoppiato. Questa caratteristica rende il dispositivo particolarmente indicato per applicazioni nelle quali è richiesta l’interruzione coordinata del circuito.

La leva frontale permette di identificare immediatamente lo stato dell’interruttore e di effettuare le normali operazioni di apertura e chiusura del circuito.

Corrente nominale da 80 A

Con una corrente nominale di 80 A, il JX128060 è indicato per circuiti caratterizzati da assorbimenti elevati e per impianti nei quali è necessario gestire linee di distribuzione con capacità superiore rispetto ai tradizionali interruttori modulari di piccolo amperaggio.

Il potere di interruzione di 6 kA consente al dispositivo di interrompere correnti di cortocircuito fino al valore nominale previsto, contribuendo alla protezione dell'impianto e delle apparecchiature collegate.

Installazione modulare

L’interruttore occupa 2 moduli DIN, consentendo un’integrazione ordinata all’interno di quadri elettrici, centralini e sistemi modulari di distribuzione.

La struttura compatta permette di ottimizzare lo spazio disponibile nel quadro mantenendo una chiara identificazione dei comandi e dei collegamenti.

Caratteristiche principali

• Marchio: ETTROIT
• Codice prodotto: JX128060
• Tipologia: interruttore magnetotermico
• Configurazione: bipolare 2P
• Corrente nominale: 80 A
• Tensione di alimentazione: 220 V AC
• Potere di interruzione: 6 kA
• Ingombro: 2 moduli DIN
• Protezione termica: contro i sovraccarichi
• Protezione magnetica: contro i cortocircuiti
• Comando simultaneo dei due poli
• Installazione modulare per quadro elettrico

Protezione magnetotermica senza funzione differenziale

È importante evidenziare che il JX128060 è un interruttore magnetotermico e non integra la funzione differenziale.

Il dispositivo protegge quindi il circuito da sovraccarichi e cortocircuiti, ma non sostituisce un interruttore differenziale destinato alla protezione contro le correnti di dispersione verso terra. Qualora l’impianto richieda anche una protezione differenziale, questa dovrà essere realizzata mediante un dispositivo dedicato adeguatamente dimensionato.

Applicazioni

L’ETTROIT JX128060 può essere utilizzato nell’ambito di quadri elettrici, centralini e impianti di distribuzione, in applicazioni dove sia richiesta una protezione magnetotermica bipolare con corrente nominale di 80 A.

Grazie alla combinazione tra protezione termica, protezione magnetica, configurazione 2P e potere di interruzione da 6 kA, costituisce una soluzione pratica per la protezione e il sezionamento operativo di linee elettriche compatibili con le caratteristiche nominali del dispositivo.

Nota: scelta, dimensionamento, installazione e collegamento devono essere effettuati in funzione delle caratteristiche effettive dell’impianto e da personale qualificato, nel rispetto delle normative elettriche applicabili.

Specifiche tecniche:

Disegno tecnico:
