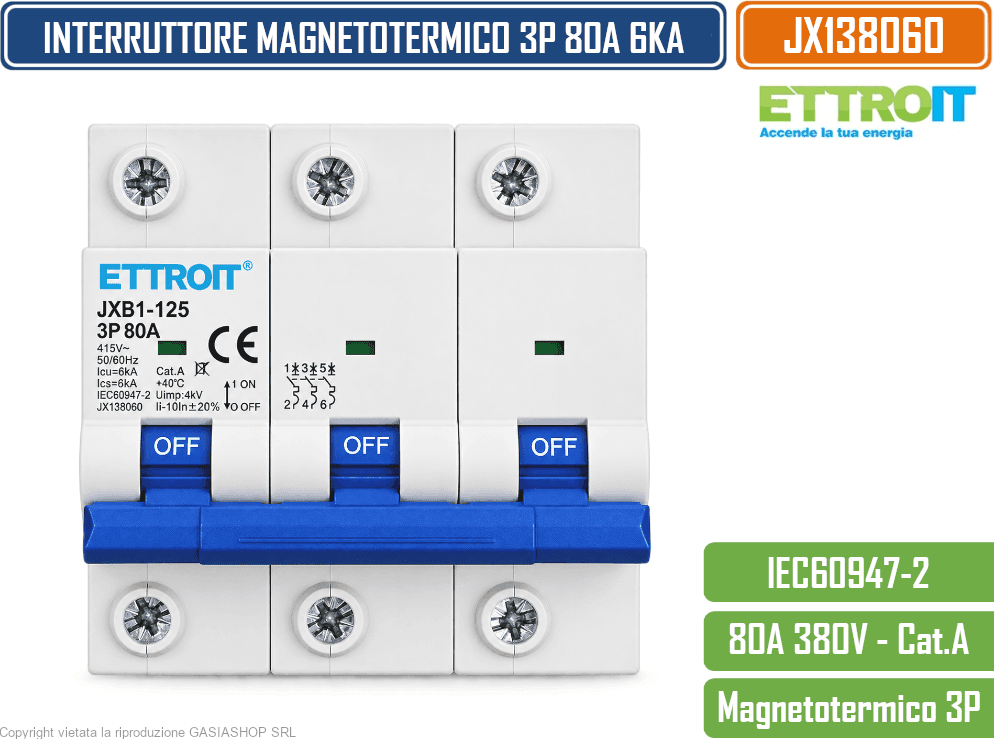

Ettroit jx138060 Interruttore Magnetotermico 3p 80A 380V 6ka 3 Moduli Guida DIN

ETTROIT JX138060 INTERRUTTORE MAGNETOTERMICO 3P 80A 380V 6KA 3 MODULI GUIDA DIN

L’interruttore magnetotermico ETTROIT JX138060 è un dispositivo di protezione elettrica tripolare 3P, progettato per la protezione di linee e circuiti in impianti elettrici contro sovraccarichi e cortocircuiti. Grazie alla corrente nominale di 80 A e al potere di interruzione di 6 kA, rappresenta una soluzione adatta per quadri elettrici e installazioni che richiedono la protezione contemporanea di tre poli.

La protezione magnetotermica combina due differenti sistemi di intervento. La protezione termica agisce in presenza di sovraccarichi prolungati, interrompendo il circuito quando la corrente supera per un determinato periodo i valori previsti. La protezione magnetica, invece, garantisce un intervento rapido in presenza di un cortocircuito, contribuendo a proteggere cavi, apparecchiature e componenti dell’impianto da correnti elevate e potenzialmente dannose.

Il modello JX138060 è configurato con 3 poli e presenta un ingombro pari a 3 moduli DIN, caratteristica che consente una semplice integrazione all’interno di quadri elettrici e centralini compatibili con guida DIN. L’alimentazione nominale è 380 V AC, mentre la corrente nominale supportata è pari a 80 A.

La leva di comando comune permette l’azionamento simultaneo dei tre poli, facilitando le operazioni di apertura e chiusura del circuito. La struttura modulare rende il dispositivo particolarmente indicato per installazioni elettriche trifase in ambito residenziale, commerciale e professionale, nel rispetto delle caratteristiche elettriche dell’impianto.

È importante evidenziare che questo dispositivo svolge esclusivamente la funzione di protezione magnetotermica: la protezione differenziale contro le dispersioni verso terra non è integrata. Qualora l’impianto richieda anche la protezione differenziale, sarà necessario prevedere un dispositivo differenziale dedicato o una protezione combinata adeguata.

CARATTERISTICHE PRINCIPALI

• Marchio: ETTROIT
• Codice prodotto: JX138060
• Tipologia: interruttore magnetotermico
• Configurazione: 3 poli – 3P
• Corrente nominale: 80 A
• Tensione di alimentazione: 380 V AC
• Potere di interruzione: 6 kA
• Ingombro: 3 moduli DIN
• Protezione termica: contro i sovraccarichi
• Protezione magnetica: contro i cortocircuiti
• Protezione differenziale: non integrata
• Installazione: su guida DIN in quadro o centralino elettrico

L’ETTROIT JX138060 è quindi una soluzione pratica e professionale per la protezione di circuiti trifase, ideale per chi necessita di un interruttore magnetotermico da 80 A, compatto e facilmente installabile all’interno di sistemi modulari DIN.

L’installazione e il dimensionamento del dispositivo devono essere eseguiti da personale elettrico qualificato, verificando preventivamente la compatibilità con tensione, corrente, sezione dei conduttori e caratteristiche dell’impianto.

Specifiche tecniche:

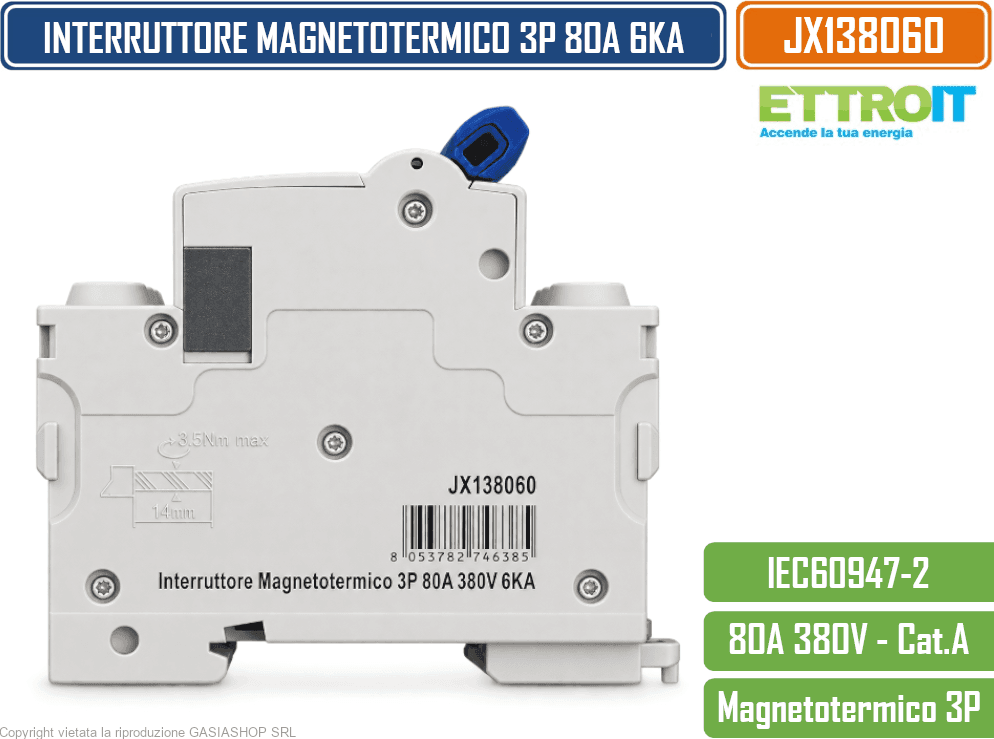

Disegno tecnico:
