ETTROIT JX272061-E – INTERRUTTORE MAGNETOTERMICO DIFFERENZIALE ELETTRONICO 1P+N 20A C20 30mA 6kA – 2 MODULI DIN

ETTROIT JX272061-E è un interruttore magnetotermico differenziale elettronico (RCBO) progettato per la protezione dei circuiti elettrici da sovraccarichi, cortocircuiti e correnti di dispersione verso terra. Riunisce in un unico dispositivo compatto le funzioni di protezione magnetotermica e differenziale, rappresentando una soluzione pratica per impianti elettrici residenziali, commerciali e del terziario.

Il dispositivo presenta configurazione 1P+N, con protezione e sezionamento del circuito di fase e neutro, ed è dimensionato per una corrente nominale di 20 A con curva di intervento C. La sensibilità differenziale di 30 mA è indicata per la protezione contro dispersioni verso terra nell’ambito delle condizioni previste dall’impianto e dalle normative applicabili.

La capacità di interruzione nominale di 6 kA (6000 A) consente l’utilizzo del dispositivo nei comuni quadri elettrici di distribuzione, offrendo una protezione efficace in presenza di correnti di cortocircuito entro i valori nominali dichiarati.

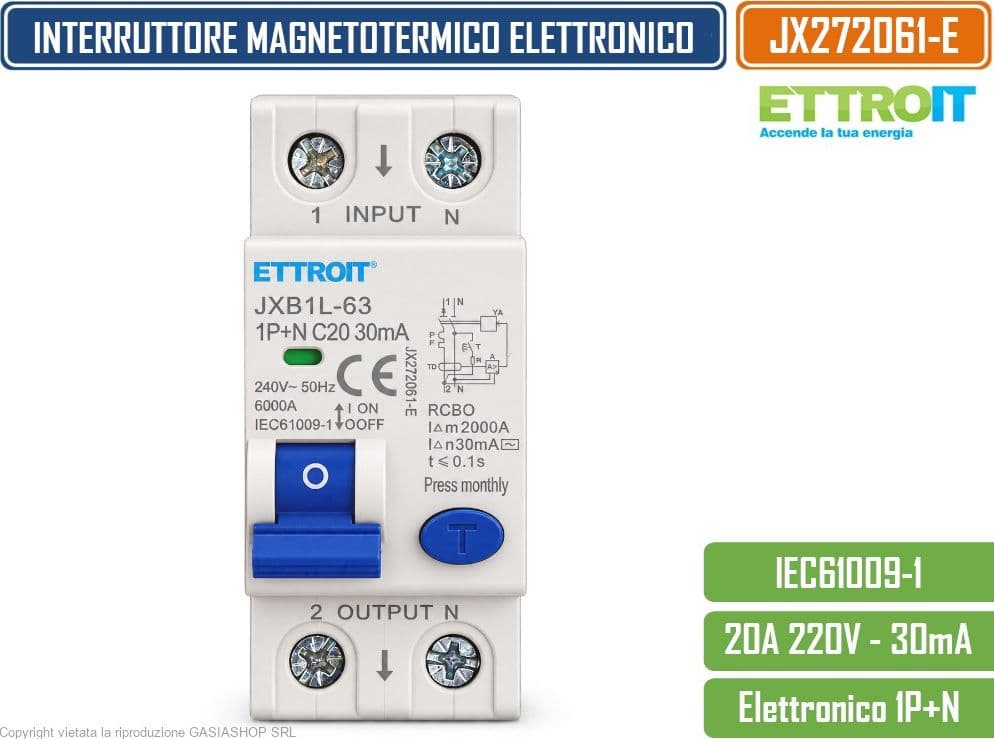

JX272061-E è predisposto per installazione su barra DIN e occupa 2 moduli, permettendo un’integrazione ordinata all’interno di centralini e quadri modulari. La disposizione dei morsetti è chiaramente identificata sul prodotto, con ingresso nella parte superiore e uscita nella parte inferiore, facilitando le operazioni di cablaggio e manutenzione.

Sul frontale è presente un pulsante di test “T”, utilizzato per verificare periodicamente il corretto funzionamento del sistema differenziale. Il dispositivo riporta l’indicazione di effettuare il test con cadenza mensile, secondo le istruzioni riportate sul prodotto.

L’interruttore dispone inoltre di una leva di comando manuale per l’inserimento e il disinserimento del circuito e di indicazioni frontali che consentono una rapida identificazione delle principali caratteristiche elettriche. La costruzione modulare e il formato compatto lo rendono particolarmente indicato per impianti in cui sia necessario combinare protezione magnetotermica e differenziale limitando l’ingombro nel quadro.

Conforme al riferimento normativo IEC 61009-1 riportato sul dispositivo, l’ETTROIT JX272061-E costituisce una soluzione completa per la protezione di linee elettriche monofase, combinando in un unico apparecchio protezione da sovracorrente e protezione differenziale.

Caratteristiche principali:

• Modello JX272061-E
• Configurazione 1P+N
• Corrente nominale 20 A
• Curva C20
• Sensibilità differenziale 30 mA
• Tensione nominale 240 V AC – 50 Hz
• Potere di interruzione 6000 A / 6 kA
• Installazione su barra DIN
• Ingombro 2 moduli
• Pulsante di test differenziale
• Riferimento normativo IEC 61009-1

Specifiche tecniche:

Disegno tecnico:
