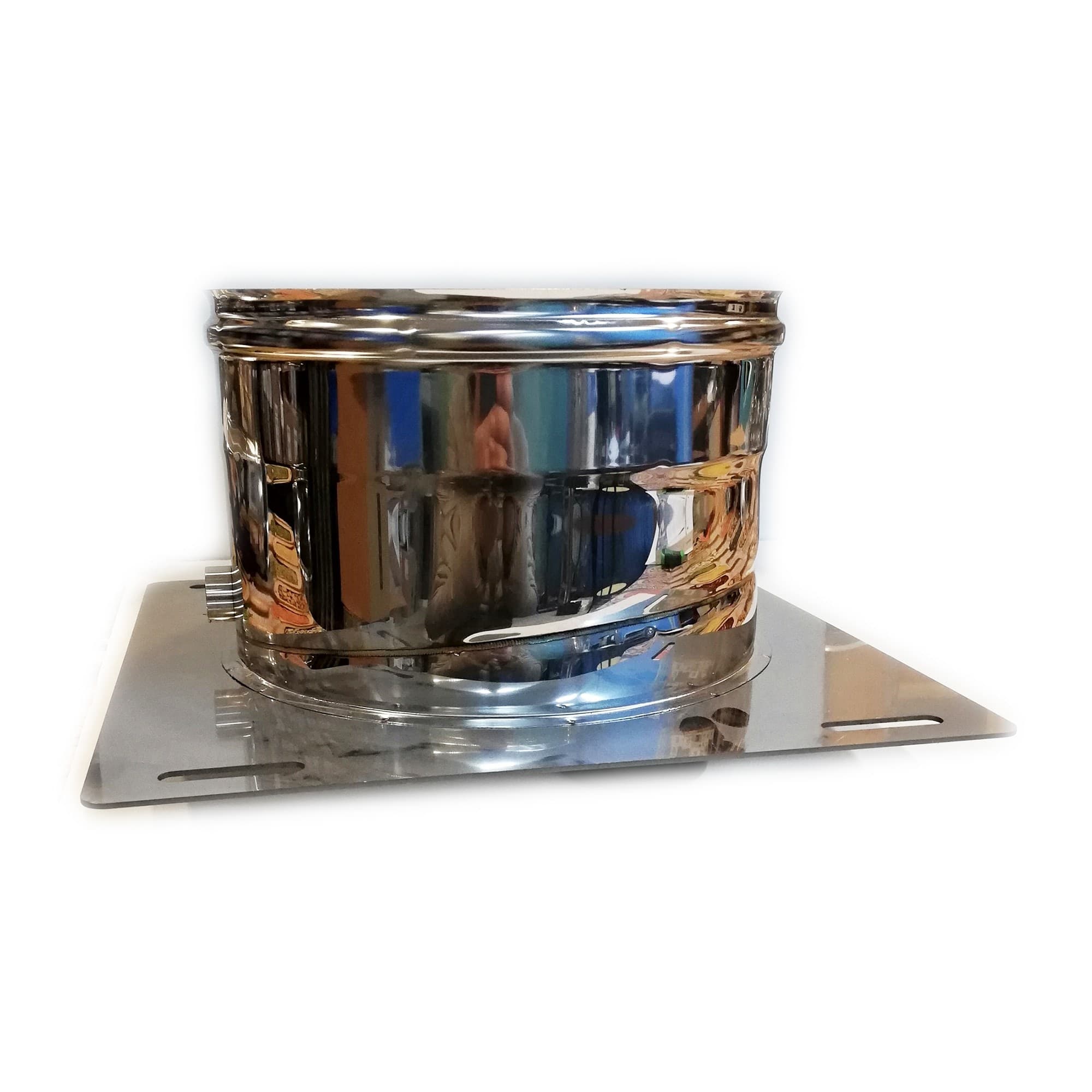

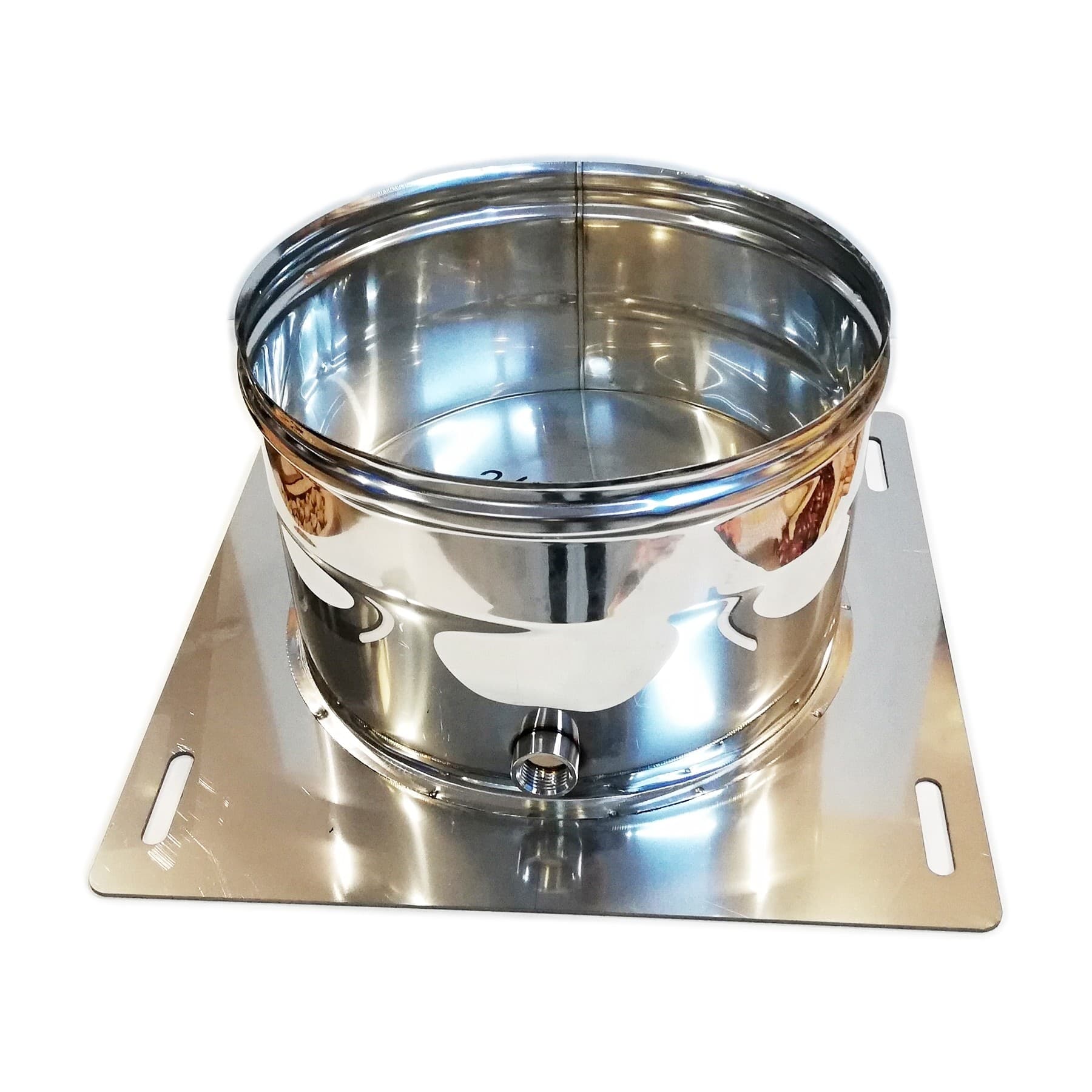

Piastra di base da 300mm in acciaio inox AISI 304 con spurgo

La Piastra di Base INOX, è l'elemento di supporto statico di un Sistema Camino, in conformità alla normativa UNI EN 1856-1.

Può avere partenza basale da quota zero o intermedia.

Nel secondo caso, deve sempre essere abbinata ad una coppia di angolari di supporto

Materiali Utilizzati: Acciaio INOX 304 BA (EN 1.4307 - L030)

Spessori: mm 2.0 per la piastra; mm 0.6 per il bicchiere.

Bicchieratura: è realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2.

L' utilizzo è previsto alla base di un Sistema Camino.

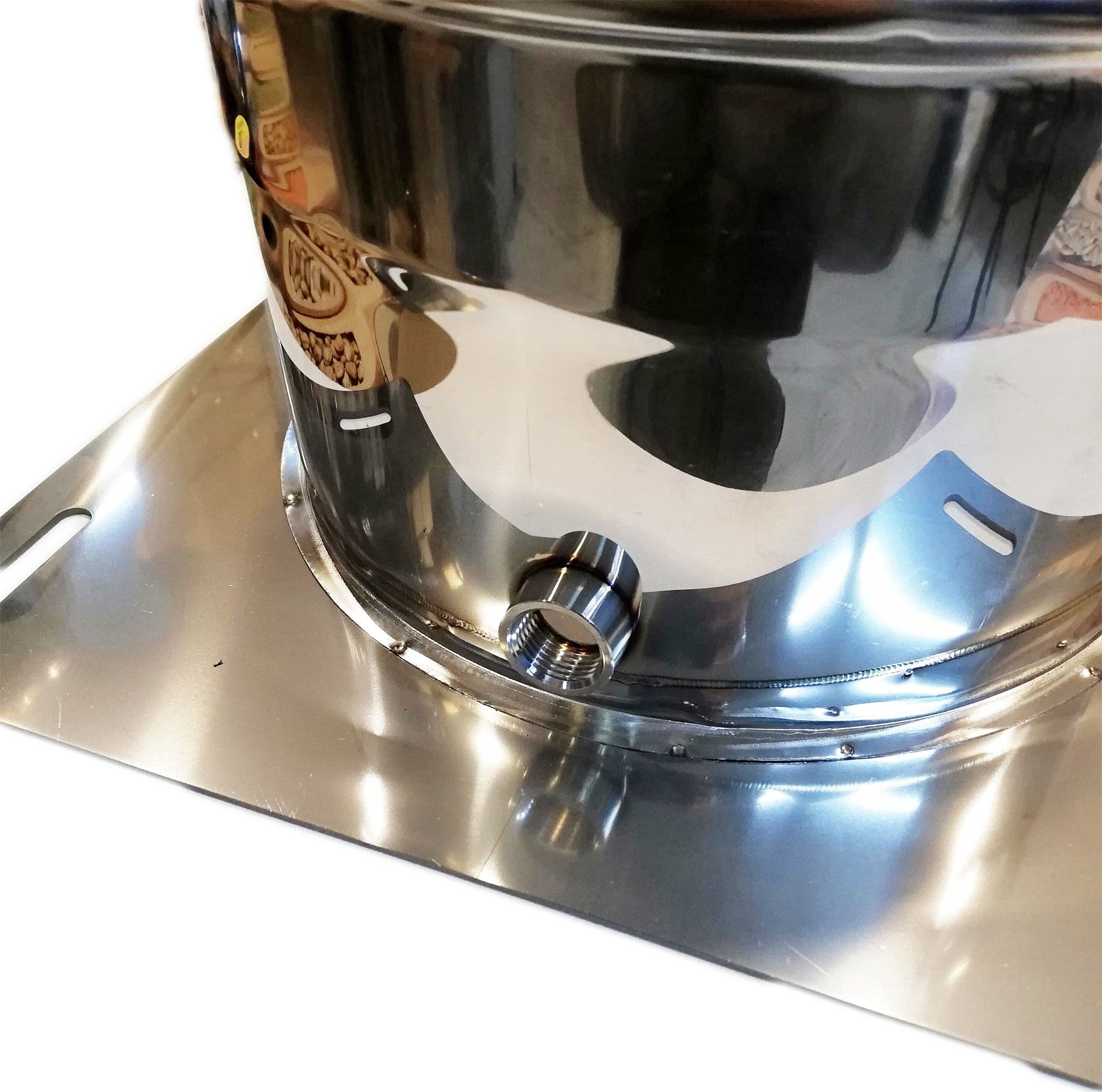

Di serie, è dotata di manicotto filettato 3/4 Gas per lo scarico delle condense.

Distanzia il sistema rispetto alla parete di un interasse variabile di mm 50/80 o di mm 50/100, in funzione del diametro scelto.

Saldatura: longitudinale a TIG per fusione di lembi contigui, per garantire la tenuta di ogni singolo elemento.

Tra i prodotti proposti, si realizzano anche canali in Acciaio Inox 304 BA spessore mm 0.8, non previsti per la

strutturazione di Sistemi Camino secondo la norma UNI EN 1856-1.

In tal caso, gli innesti vengono realizzati con bordatrici verticali.

Il bicchiere femmina è diametro nominale interno, il bicchiere maschio é rastremato.

Tali caratteristiche, non permettendo l'uso di guarnizioni e fascette, non garantiscono la tenuta del sistema.

Smaltimento dei prodotti derivanti da processi di combustione (Fumi) di gas metano, gasolio, legna e da ventilazione (Aria).

Funzionamento: a secco (D) o umido (W) Pressioni: Positive per P1 = 200 Pa; Negative per N1 = 40 Pa.

Temperatura di Esercizio: Max 200°C con guarnizione siliconica e P1 200 Pa; Max 600°C senza guarnizione

Accessori da acquistare a parte: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e

continuità del sistema.

Dadi e bulloni, per l'eventuale accoppiamento con gli angolari, non vengono forniti di serie.
