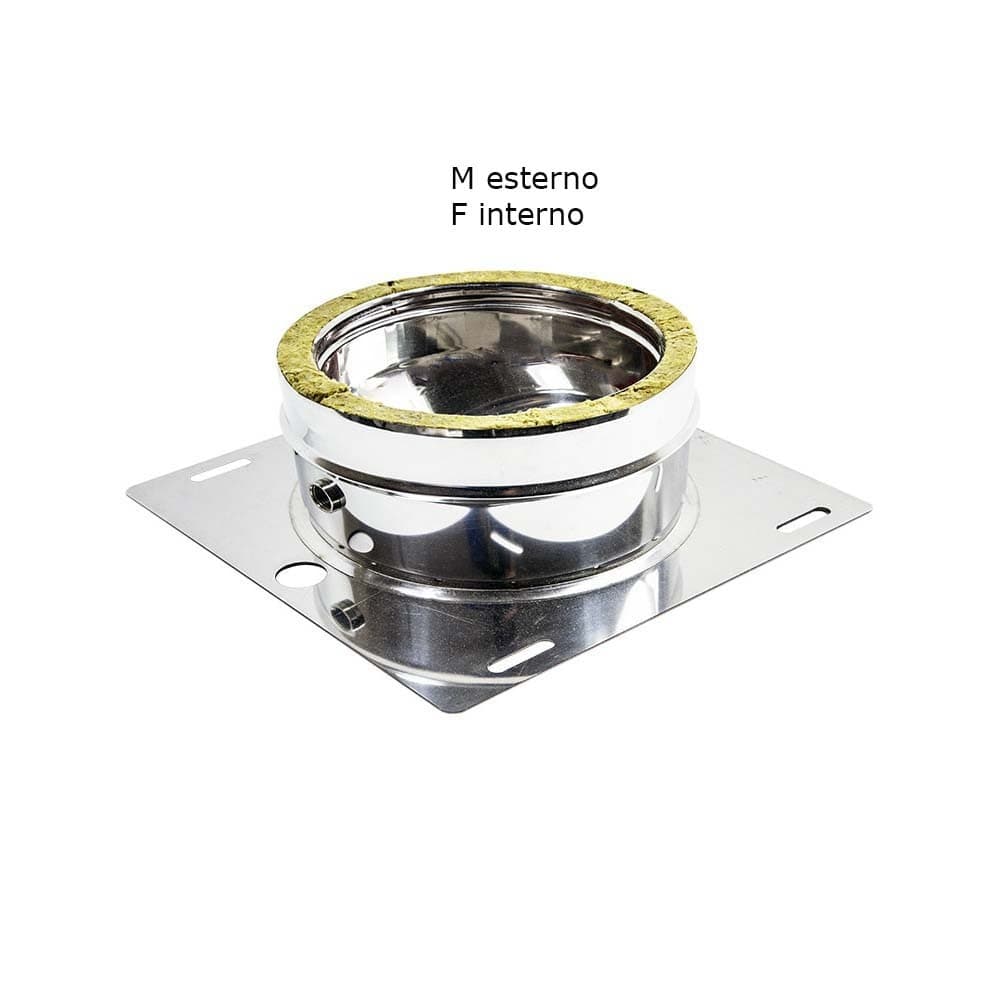

Piastra di base inox doppia parete con spurgo Di 180 - De 230 mm

La Piastra di Base a parete doppia, è l' elemento di supporto statico di un Sistema Camino, in conformità alla normativa UNI EN 1856-1 o di un Canale da Fumo

Può avere partenza basale da quota zero o intermedia. Nel secondo caso, deve sempre essere abbinata ad una coppia di angolari di supporto

Materiali Utilizzati: Acciaio INOX 304 BA (EN 1.4307 - L030)

Parete Interna: Acciaio INOX 316 BA (EN 1.4404 - L050) spessore mm 0.5

Parete Esterna: Acciaio INOX 304 BA (EN 1.4307 - L030) spessore mm 0.5

Coibentazione: Coppelle in lana di roccia, spessone mm 25 densità 90 kg/mc

Piastra: Acciaio INOX 304 BA (EN 1.4307 - L030) o Rame, spessore mm 2.0

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale

Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza  +/- mm 2

Accessori (non inclusi) : guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema

Dadi e bulloni, per l'eventuale accoppiamento con gli angolari, non vengono forniti di serie

Supporto statico di partenza, di Sistemi Camino o Canali da Fumo, destinati al convoglio e scarico in atmosfera libera dei prodotti derivanti da processi di

combustione (Fumi) di gas metano, gasolio, legna e policombustibile

Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso:

Funzionamento:

- a secco (D)

- a umido (W)

Pressioni:

- Positive (P1 = 200 Pa)

- Negative (N1 = 40 Pa)

Temperature di Esercizio:

- ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa

- ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa
