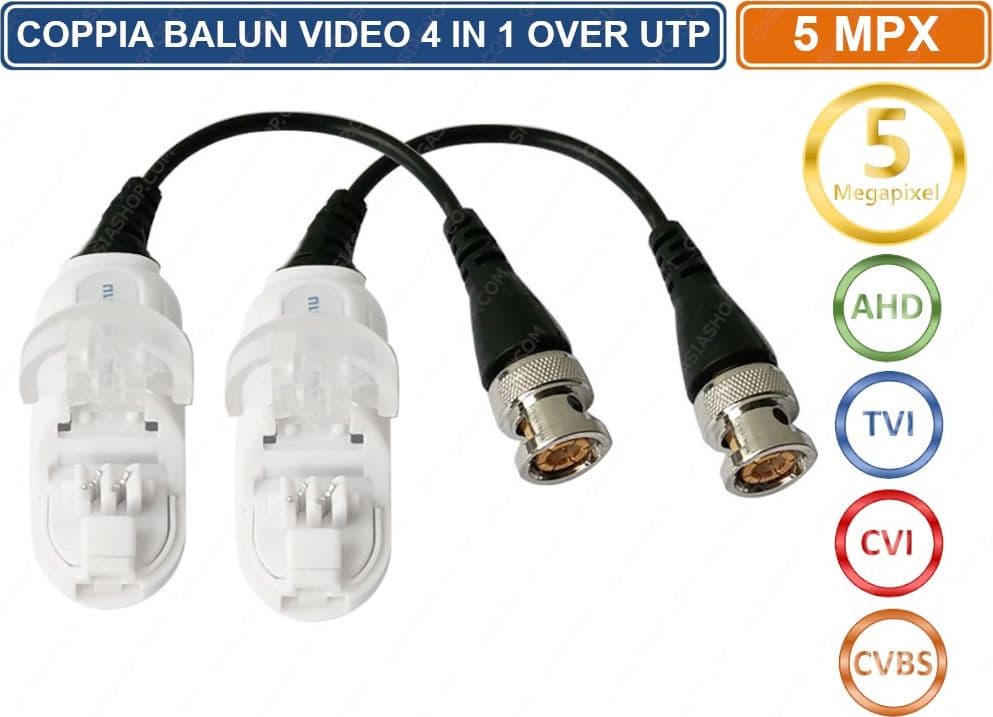

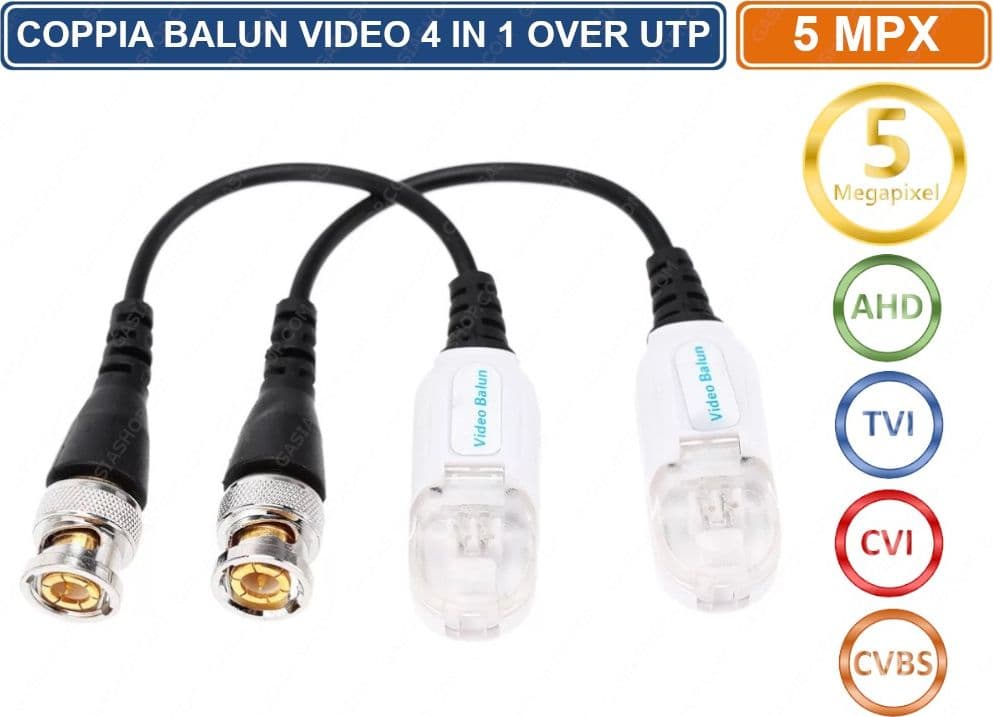

4 Coppie Trasmettitori BNC Video Balun 5 MP AHD TVI CVI Cvbs con Clips per Cctv

Il Video balun è un sistema composto da dispositivi, normalmente dotati di trasformatore di linea, che connettono una linea bilanciata (a due fili) ad una non bilanciata (coassiale), adattandone l’impedenza. Questo sistema consente di realizzare tratte più lunghe rispetto ad un cavo coassiale, soprattutto in condizioni di presenza di disturbi elettrici lungo il cavo: il motivo è dovuto al bilanciamento dei segnali sui 2 conduttori.
Il segnale video viaggia contemporaneamente su entrambe i cavi essendo il cavo finemente intrecciato è possibile ritenere che entrambi i conduttori saranno sottoposti, lungo il percorso, alla stessa quantità di interferenze esterne. Il sistema è perciò in grado di eliminare gran parte di queste interferenze bilanciando i segnali ricevuti all’estremità dei due cavi, cosa che non avviene su un cavo coassiale. Ne risulta che, in condizioni di una tratta lunga, mentre sul cavo
coassiale viene facilmente catturato del rumore che si somma al segnale video disturbandolo e rendendolo di bassa qualità, nel cavo UTP questo rumore viene fortemente attenuato.
Inoltre, sempre grazie alla linea bilanciata, il cavo UTP ha una maggiore resistenza alle scariche atmosferiche.

Dimensioni: 180x17x15mm

Note: utilizzare cavo UTP 100% rame, nel caso venga utilizzato un cavo UTP CCA non sono garantite le distanza sopra riportate.

Vantaggi:

• Isolamento galvanico tra la sorgente di segnale video (Telecamera) e l’utilizzatore (DVR o Monitor): evita tutti i problemi legati alle differenze di potenziale tra la fonte e l’utilizzatore.
• Maggiore immunità al rumore nella linea.
• Maggior immunità a scariche atmosferiche.
• Facilità d’installazione: il cavo UTP è spesso già presente nella rete strutturale dell’ edifi cio e comunque facilmente maneggiabile.
• Possibilità di accorpare più collegamenti: è possibile usare un solo cavo UTP per 4 telecamere.

Svantaggi:

• Perdita di definizione dell’immagine.

Schema di Collegamento:

Specifiche tecniche:

Disegno tecnico:
