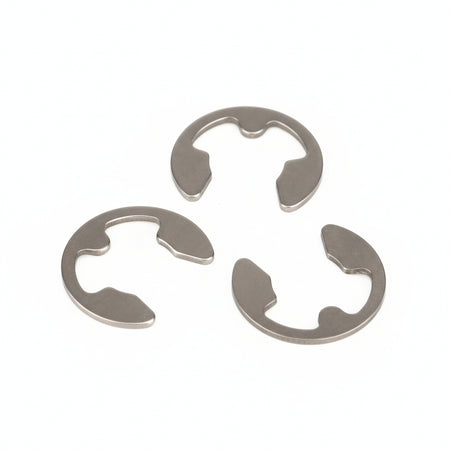

Anello radiale din6799-m6-aisi420 acciaio pz 20

ANELLO RADIALE DIN6799-M6-AISI420 ACCIAIO PZ 20

Anello Di Sicurezza FERMARE Acciaio Inox A4

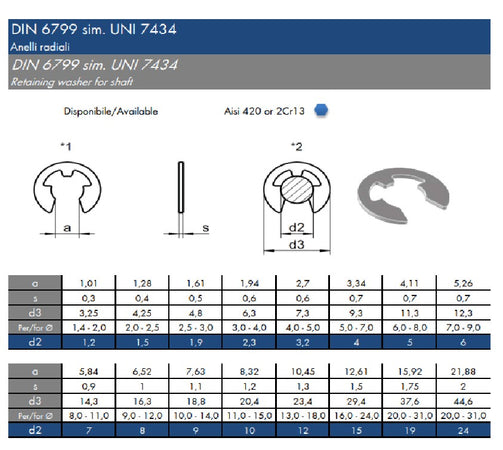

Anelli elastici per alberi
I DIN 6799 sono anelli per alberi a montaggio radiale di vasta applicazione.
Il loro montaggio avviene spingendo semplicemente l’anello nella cava sull’albero, utilizzando l’apposita Pinza di montaggio.

Gli anelli DIN 6799 possono essere forniti infilati su stecche d’acciaio, permettendo così l’utilizzo di Attrezzi e Pinze di montaggio per un più rapido e facile montaggio.

ISTRUZIONI PER L’USO DI ATTREZZO E PINZA DI MONTAGGIO
PER ANELLI DIN 6799
1. Togliere il tubetto di chiusura del caricatore.
2. Infilare l’estremità rastremata del caricatore nella fessura dell’attrezzo, assicurandosi che la parte
rastremata sia a contatto con il fondo. Bloccarla con la vite zigrinata. (Il lato aperto degli anelli deve
essere rivolto dalla parte opposta alla vite di bloccaggio).
3. Infilare la pinza (con il numero stampigliato rivolto verso l’alto) nella guida dell’attrezzo e spingere
fino all’arresto.
4. Estrarre la pinza. Un anello rimarrà inserito nell’apposito alloggiamento elastico e potrà essere
impiegato velocemente nella lavorazione.
