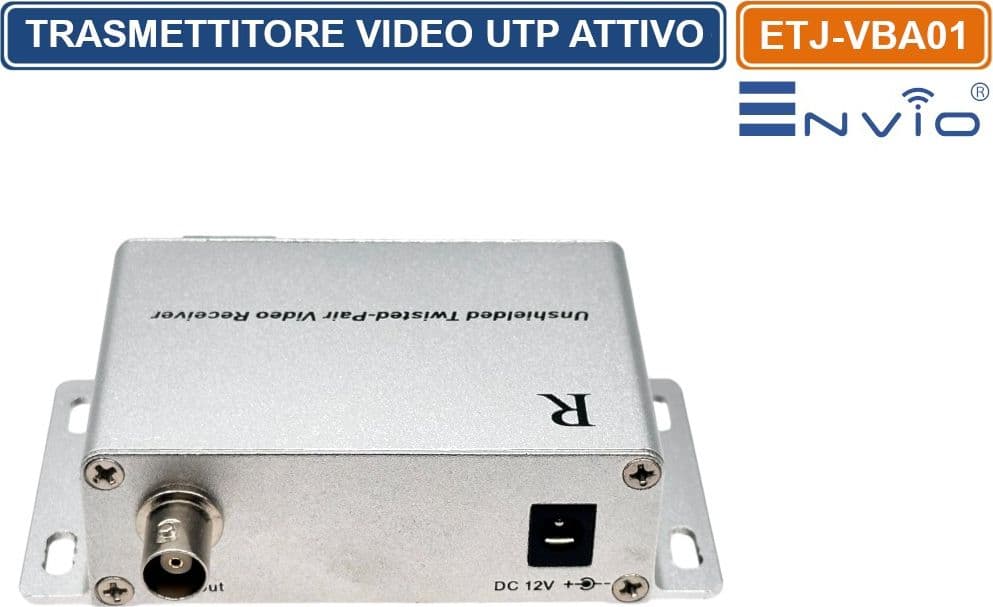

Coppia Trasmettitore + Ricevitore Power Video Balun Attivo Tvcc 12V 2.400 Metri

Il trasmettitore converte il segnale video nel segnale bilanciato per essere trasmesso su un comune cavo a doppino intrecciato non schermato Cat-5 o superiore.

Principali caratteristiche:

• Adotta la trasmissione del segnale differenziale con un'eccellente capacità anti-jamming
• Risparmia sulle spese di cablaggio del progetto, una coppia di cavi a doppino intrecciato trasmette un canale di segnale video e un comune Cat-5
• Il cavo a doppino intrecciato non schermato può trasmettere simultaneamente quattro canali di segnale video
• La distanza di trasmissione più lontana può raggiungere i 2400 m se utilizzato con un ricevitore attivo

Tipo di cavo richiesto:

• Cat-5 non schermato o cavo a doppino intrecciato (Si prega di utilizzare un filo intrecciato standard Cat-5 o superiore. La qualità del filo influirà direttamente sull'effetto dell'immagine trasmessa e sulla distanza di trasmissione.)
• Impedenza caratteristica: 1000+200
• Resistenza del circuito CC: 180/100 m
• Capacità differenziale: 62 pf/m (massimo)

Metodo di connessione:

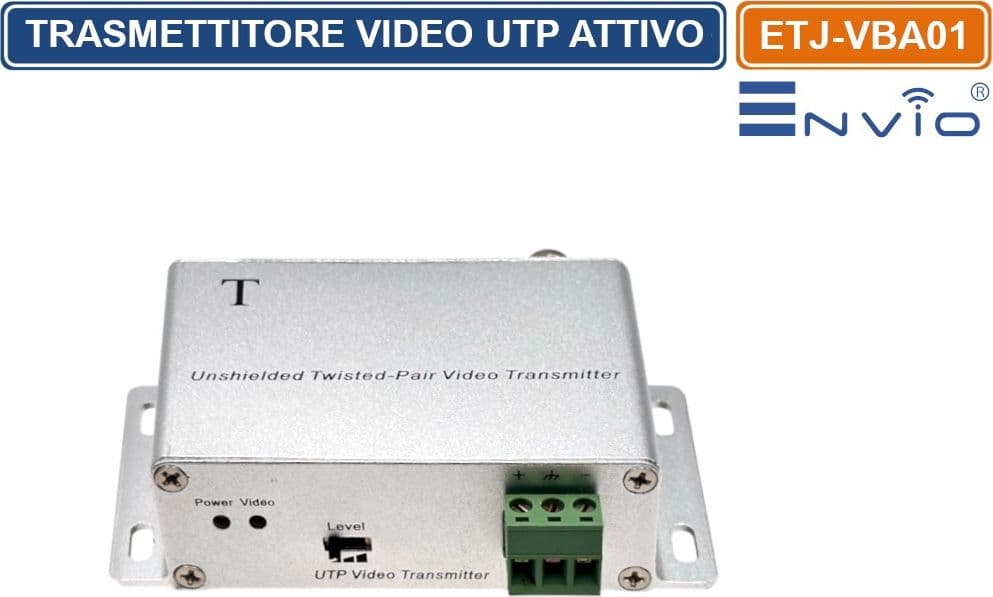

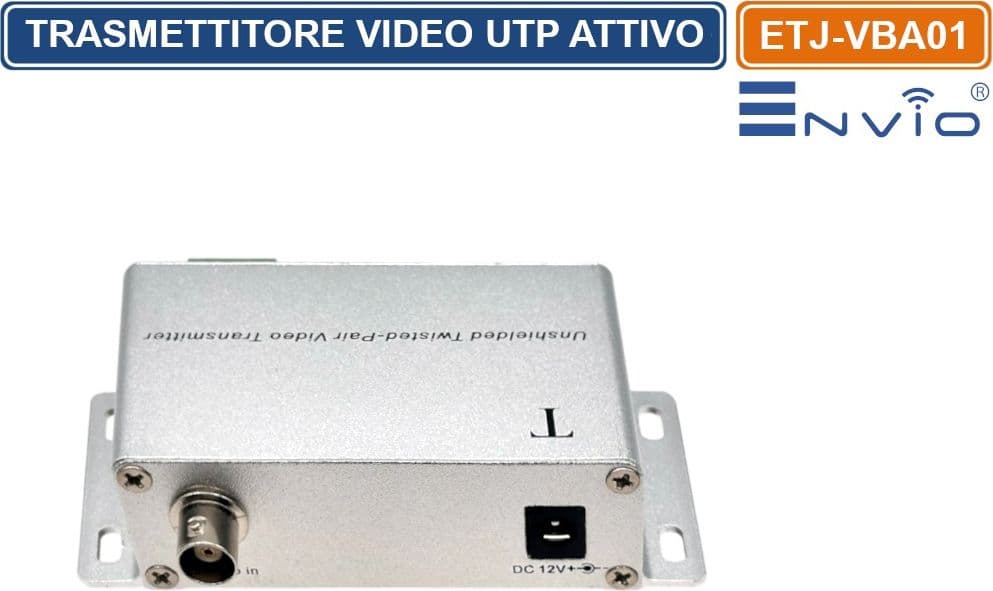

Collegare i fili bicolore di una coppia di fili intrecciati non schermati Cat-5 al terminale '+' della presa verde e collegare i fili monocolore al terminale '-' della presa verde. Collegare l'interfaccia BNC del trasmettitore all'interfaccia BNC della telecamera. Se nel circuito è presente una giunzione, adottare un metodo di saldatura o una scatola di giunzione speciale per garantire un contatto perfetto sulla giunzione. Assicurarsi di collegare l'interfaccia contrassegnata con il simbolo ' ' al filo di terra del sistema anti-fulmine con il conduttore in rame con area di sezione ≥1,5 mm²!

Metodo di regolazione:

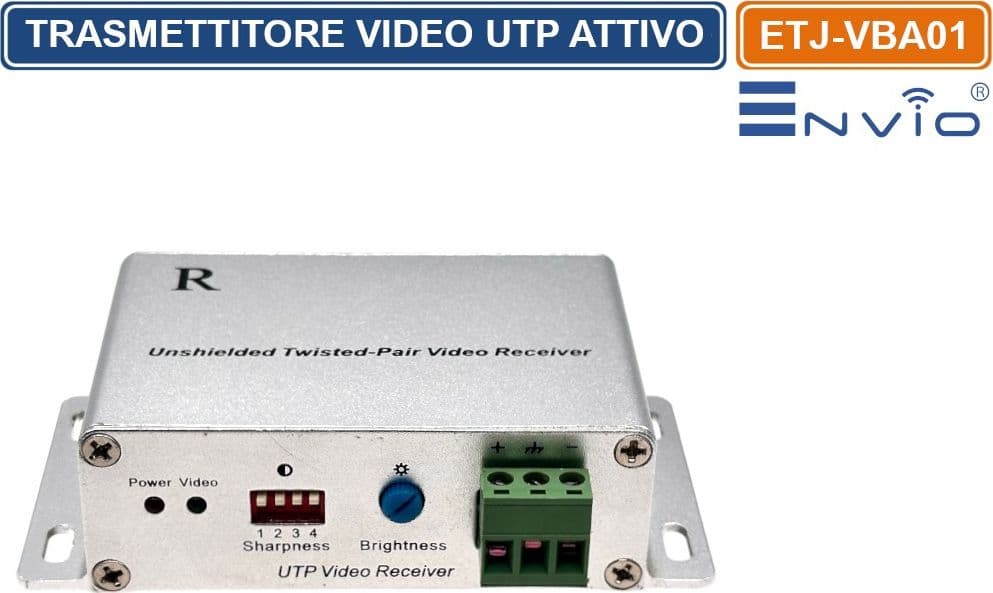

Regolare e far scorrere l'interruttore in base alla distanza. L'interruttore può essere fatto scorrere al livello più basso quando la distanza è compresa tra 1400 m e 1700 m, l'interruttore può essere fatto scorrere al livello intermedio quando la distanza è compresa tra 1700 m e 2000 m e l'interruttore può essere fatto scorrere al livello più alto quando la distanza è superiore a 2000 m (come mostrato nella figura seguente). Questi dati sono il risultato del test della nostra azienda con il cavo a doppino intrecciato Cat-5 standard non schermato e possono essere applicati in modo flessibile in base alla situazione effettiva del cavo nell'applicazione pratica.

Specifiche tecniche:

Disegno tecnico:
