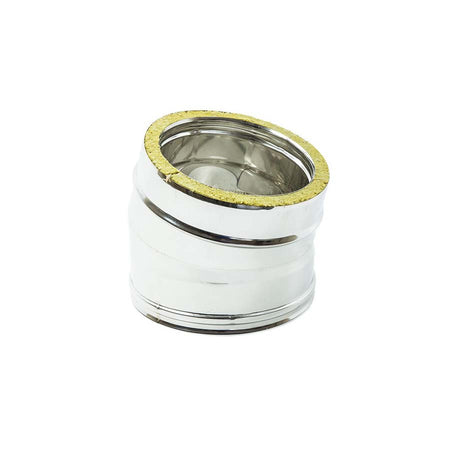

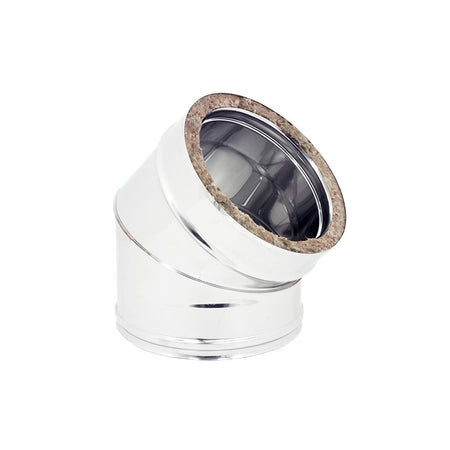

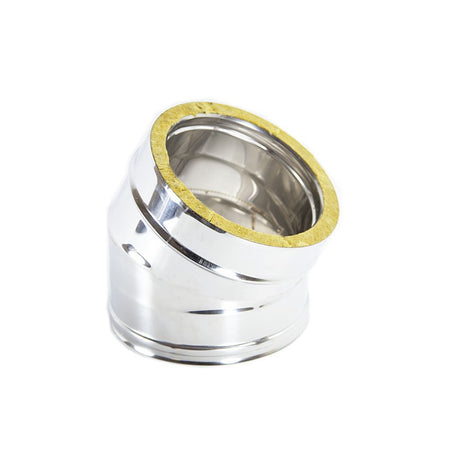

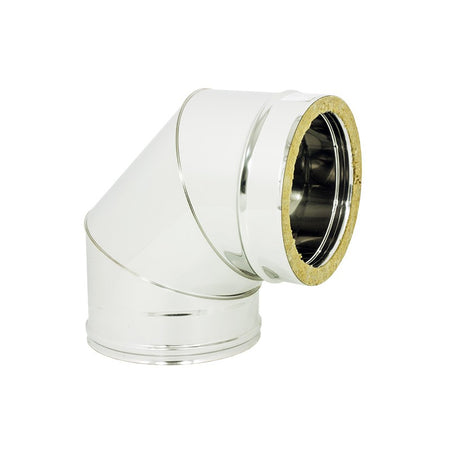

Gomito curva acciaio inox doppia parete Di 200 - De 250mm

La Curva a parete doppia, è il componente fondamentale per le deviazioni d'asse, dei tratti verticali o sub orizzontali, di Canali da Fumo o di Sistemi Camino

secondo la UNI EN 1856-1

Parete Interna: Acciaio INOX 316 BA (EN 1.4404 - L050) spessore mm 0.5

Parete Esterna: Acciaio INOX 304 BA (EN 1.4307 - L030) spessore mm 0.5

Coibentazione: Coppelle in lana di roccia, spessore mm 25 densità 90 kg/mc

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale

Assemblaggio:

- l'intera serie di Curve D.P. a 45° viene realizzata a 2 settori

- la Parete Interna ha sempre settori sovrapposti e saldati a RULLO

- la Parete Esterna:

- i settori sono due, saldati a TIG dal D. mm 80 al D. mm 300

 - i settori sono due, saldati a RULLO dal D. mm 350 al D. mm 450

Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e

contromatrice che garantiscono innesti calibrati a tolleranza  +/- mm 2

Accessori (non inclusi):

Guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema

Convoglio e smaltimento dei prodotti derivanti da processi combustivi di caldaie alimentate a gas metano, al servizio di Sistemi Camino conformità UNI EN 1856-1;

convoglio e smaltimento Fumi, generati da processi combustivi di apparati alimentati a gasolio, legna o policombustibile, al servizio di Canali da Fumo;

ventilazione in sistemi di ripresa e mandata Aria, al servizio di Condotte di Areazione

Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso:

Funzionamento:

- a secco (D)

- a umido (W)

Pressioni:

- Positive (P1 = 200 Pa)

- Negative (N1 = 40 Pa)

Temperature di Esercizio:

- ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa
