Guide DIN e staffe per supporto apparecchiature elettriche

Le guide DIN in acciaio zincato vengono utilizzate all’interno di quadri elettrici come supporto di montaggio per tutte le apparecchiature elettriche modulari e non, come interruttori, morsetti, porta fusibili e ripartitori con la medesima tipologia di attacco.

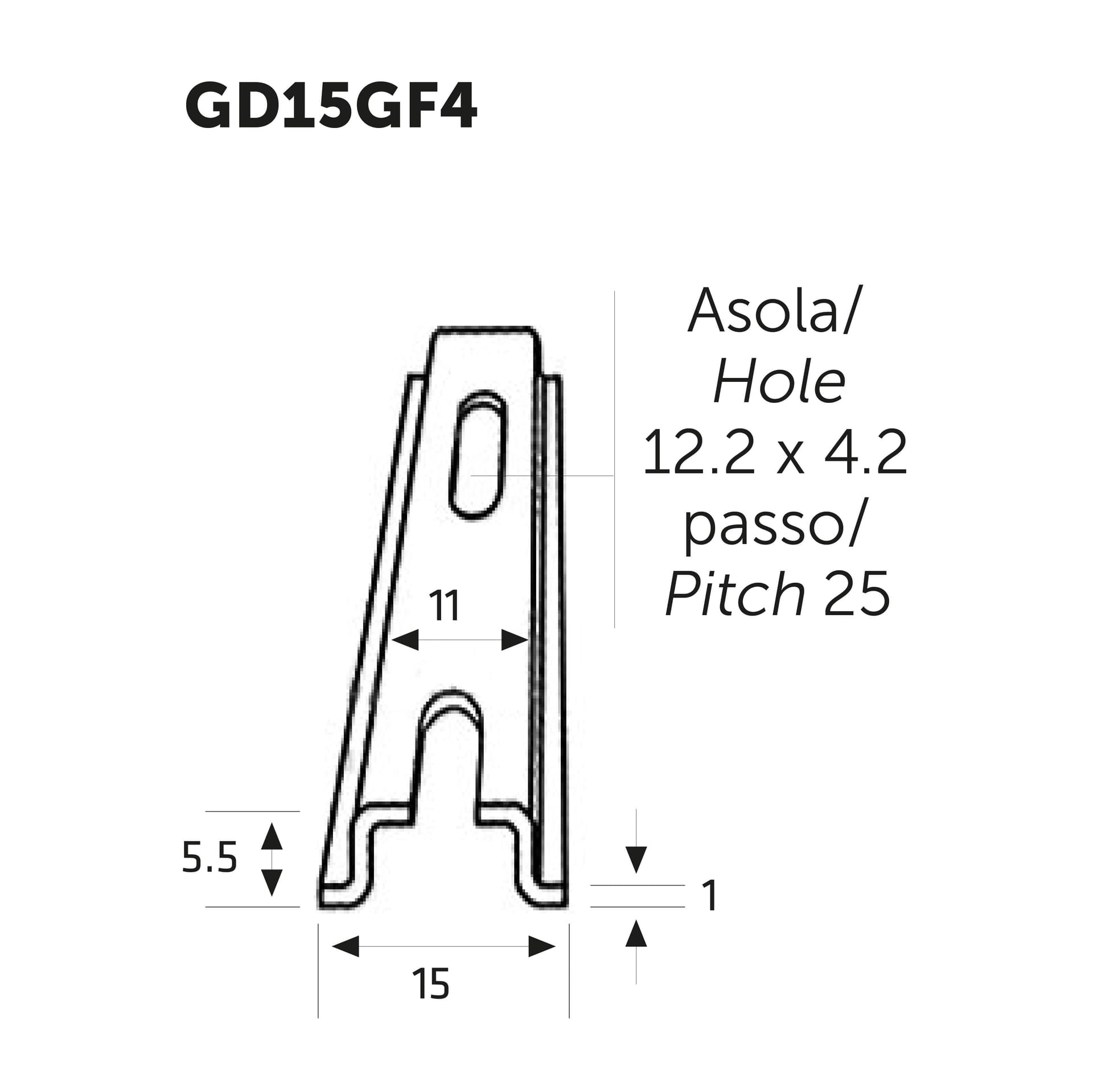

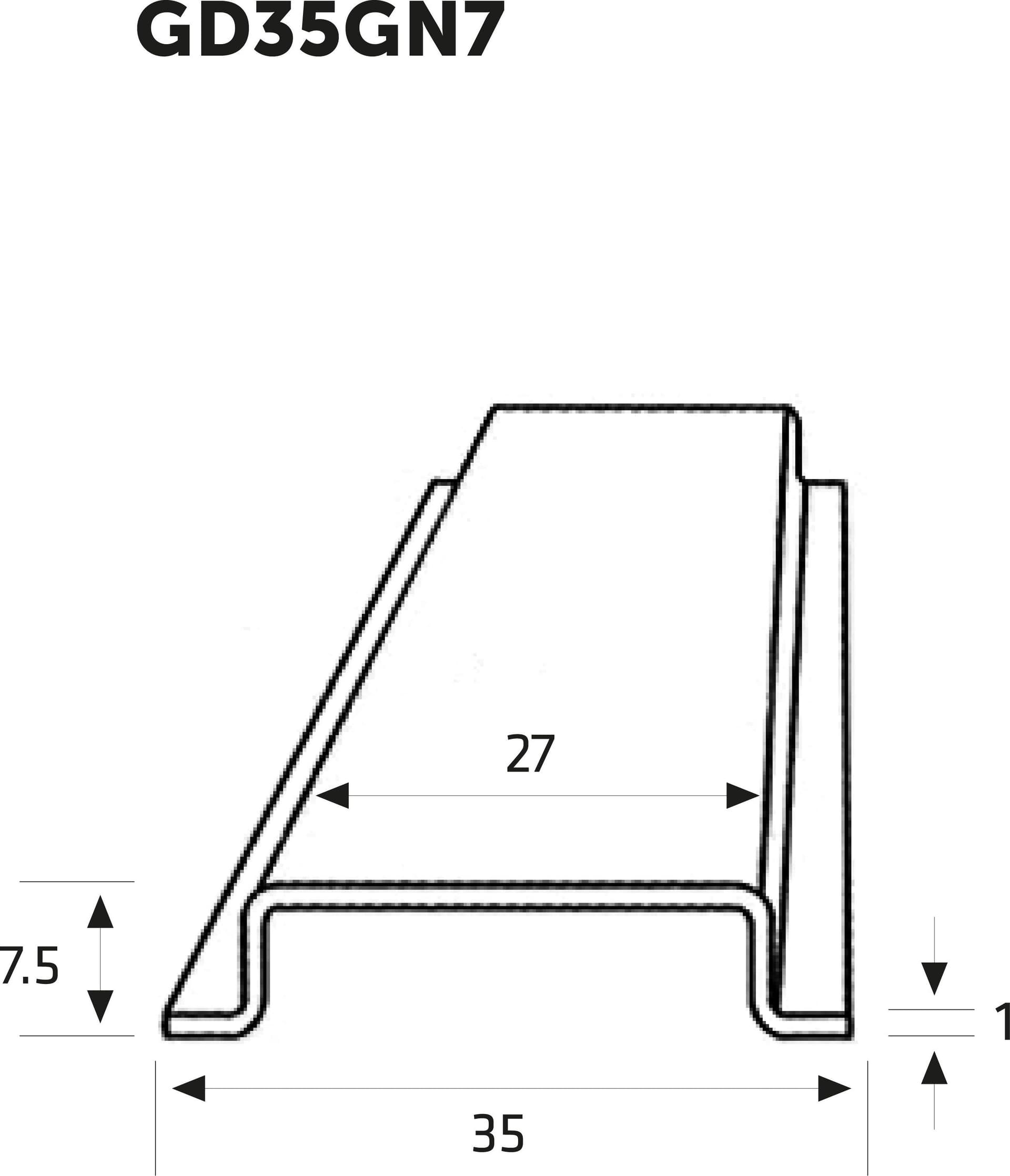

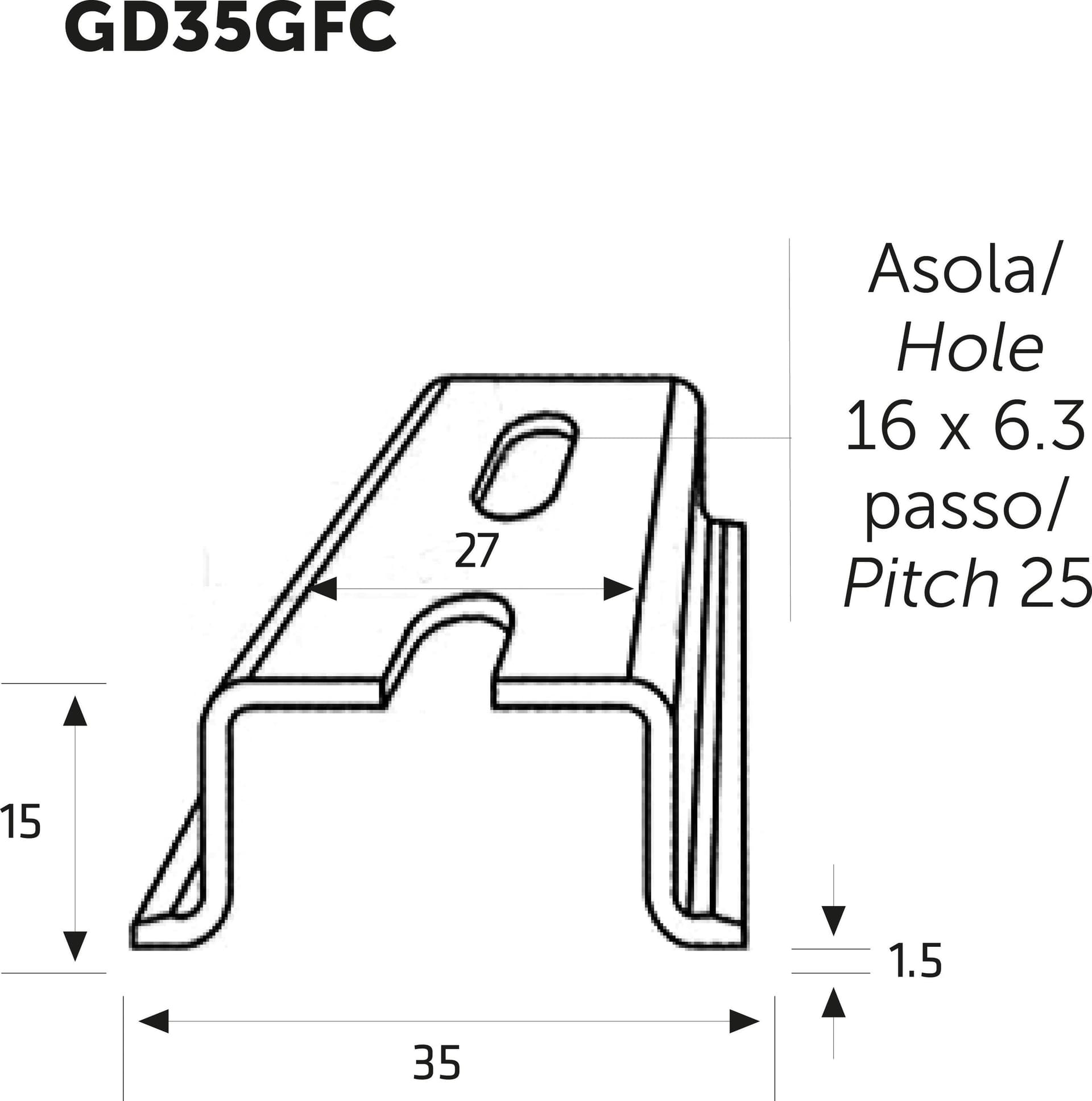

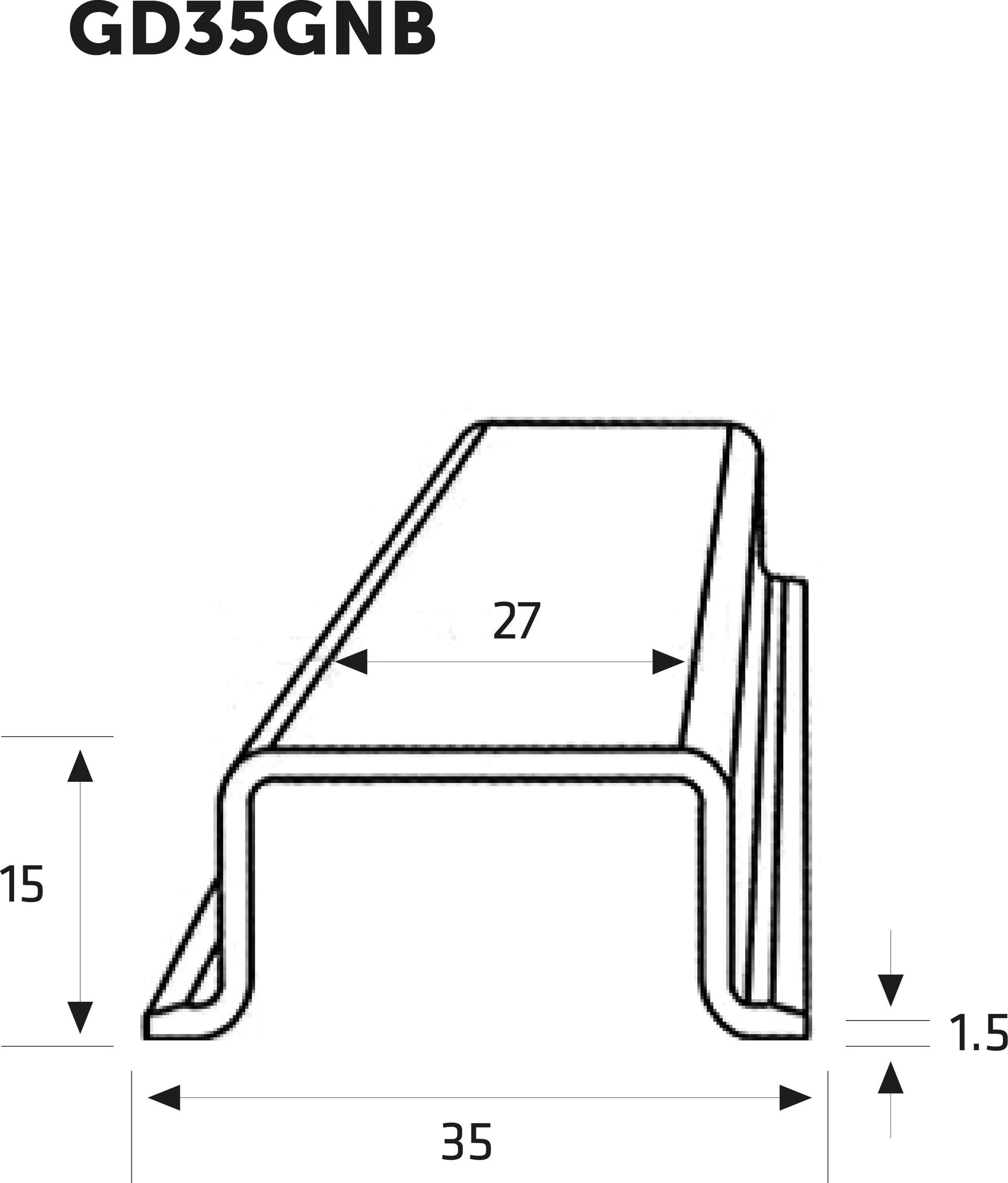

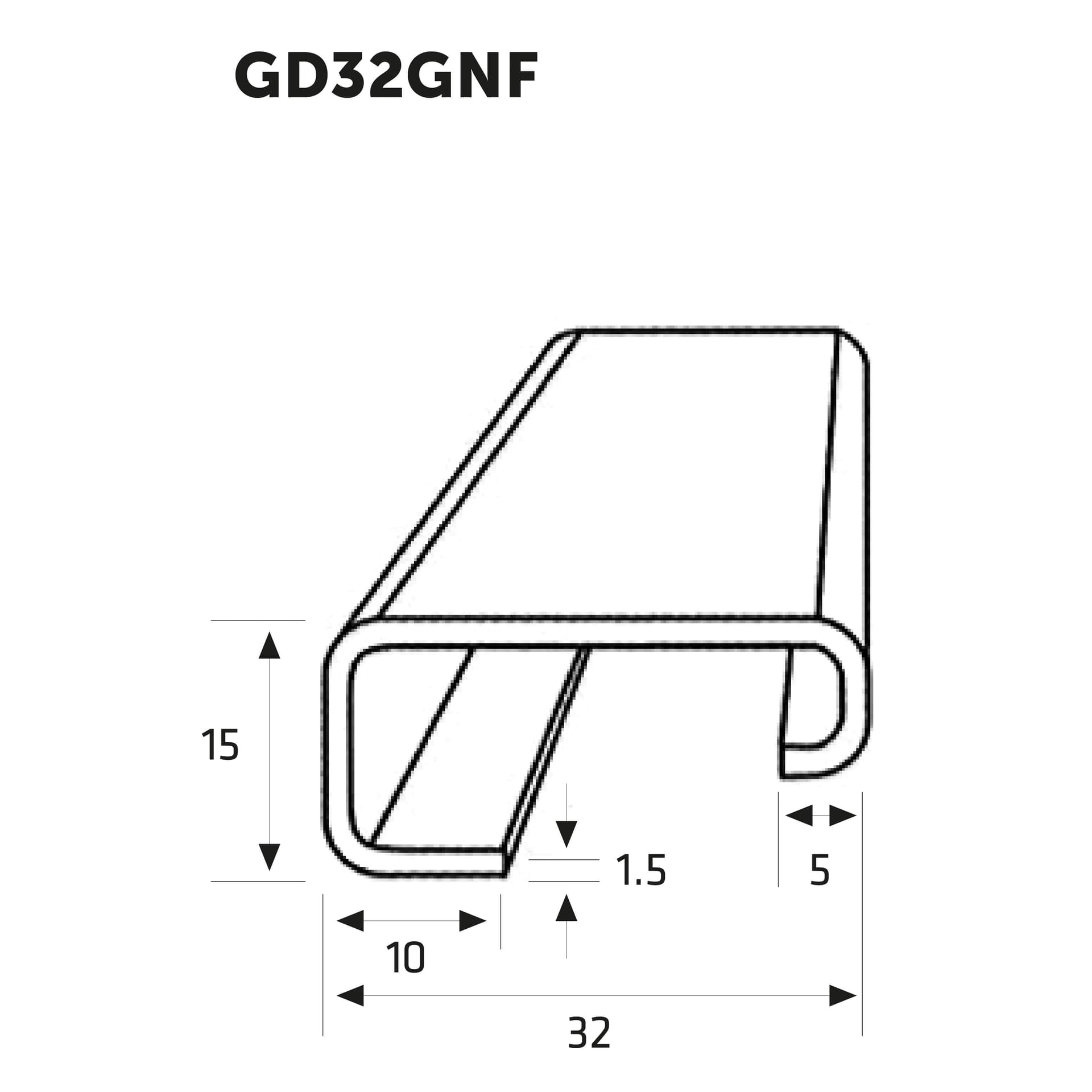

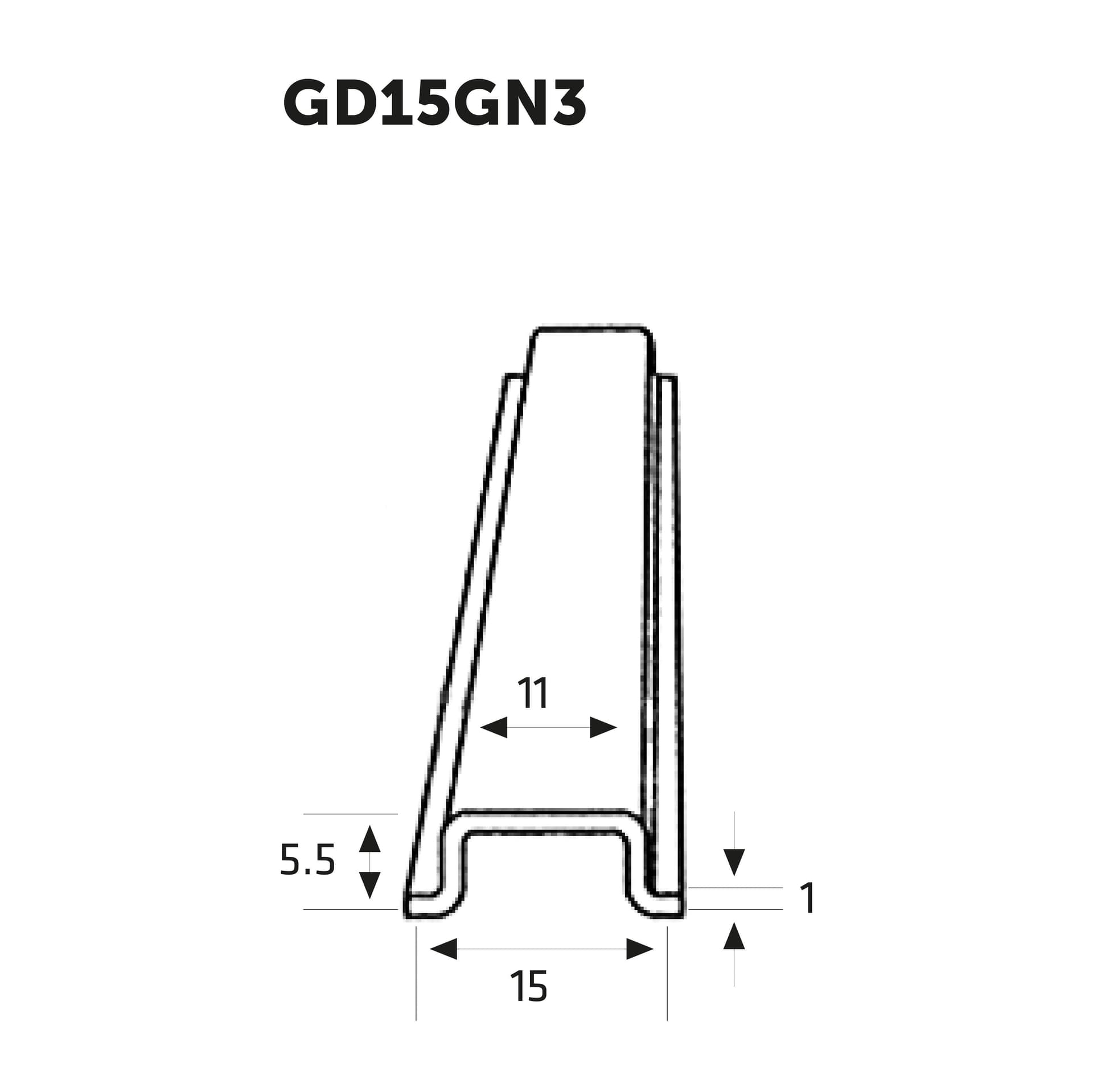

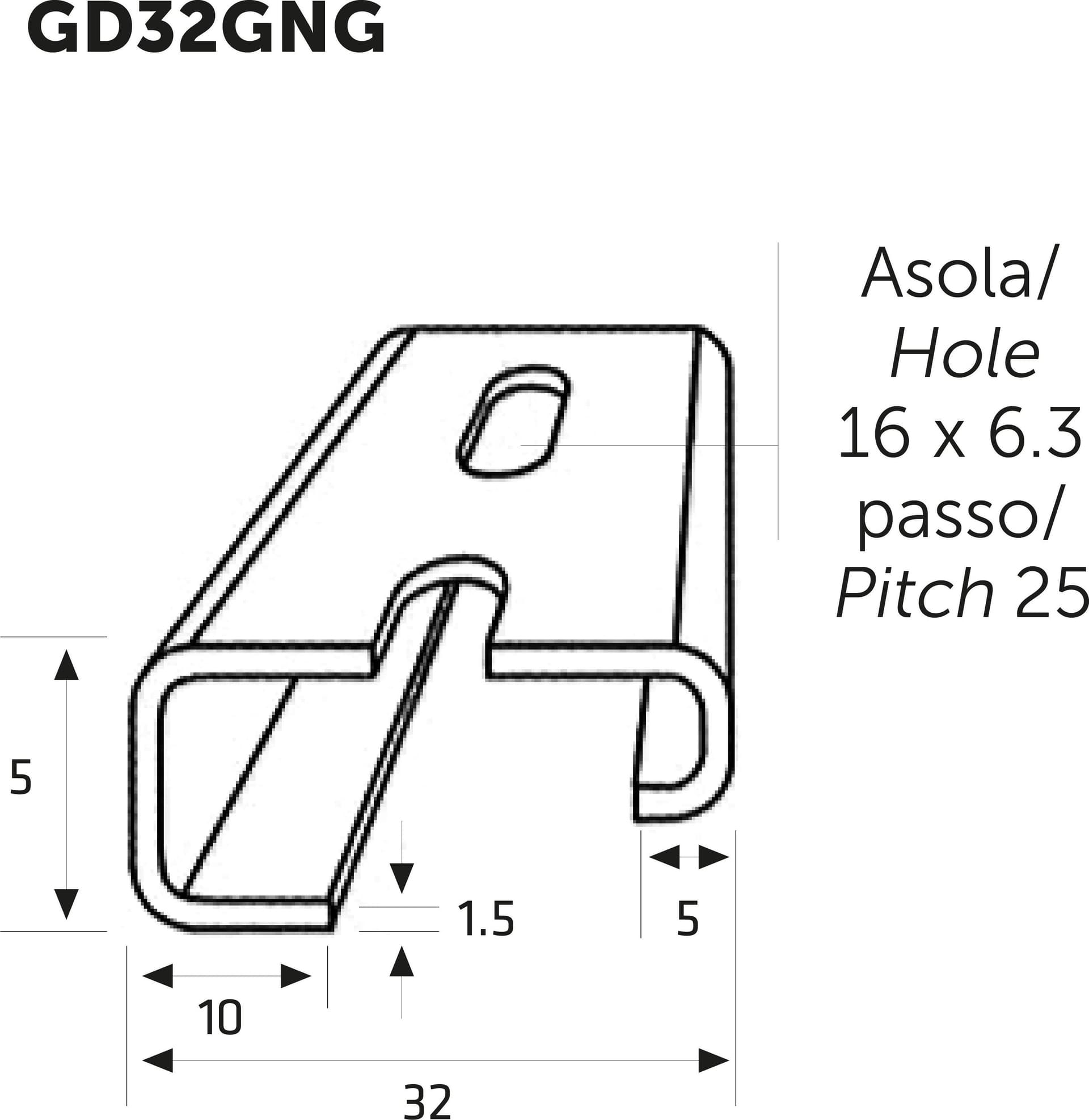

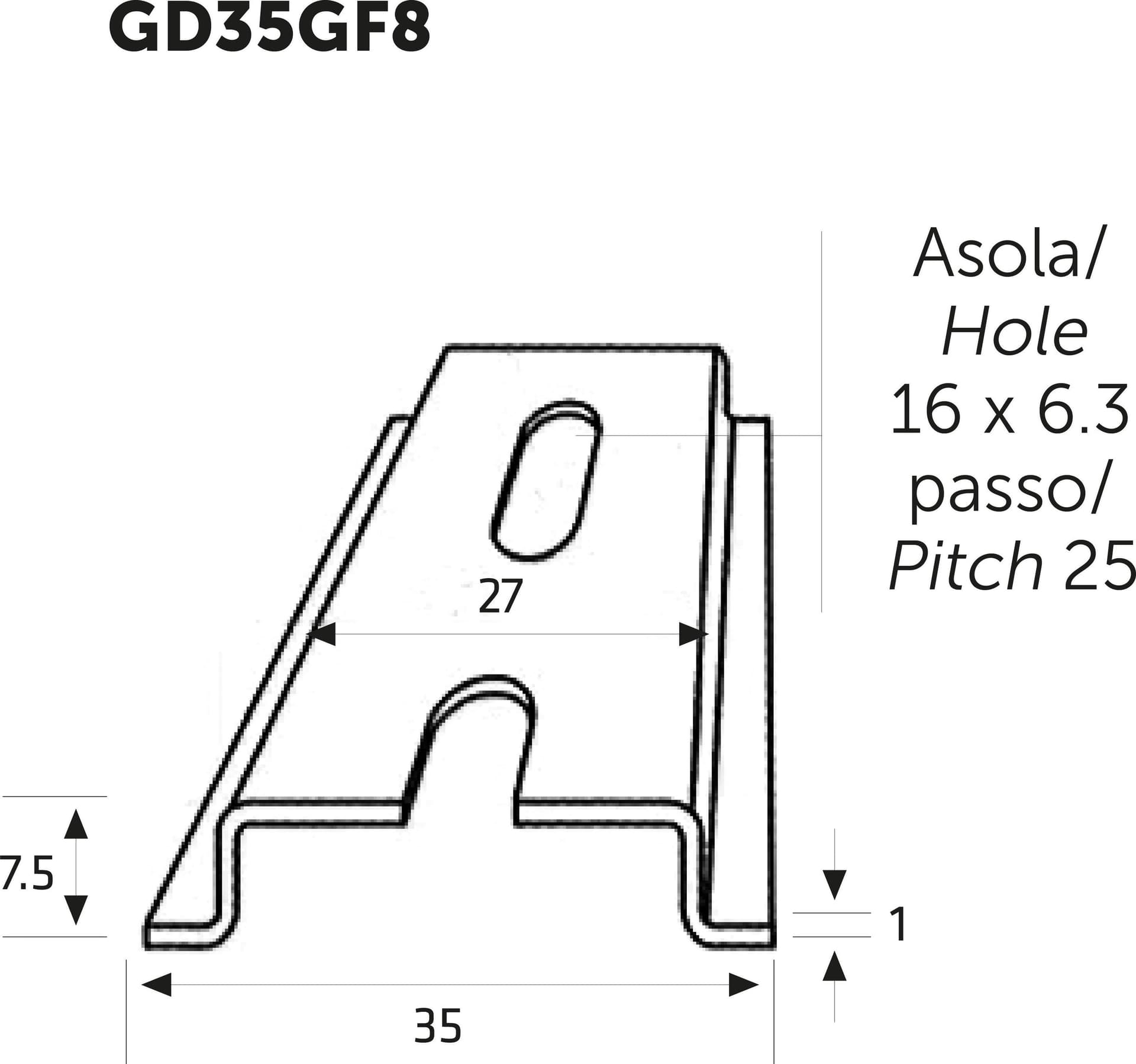

La gamma include otto modelli disponibili in barre da 2 metri: sei di tipo simmetrico, ad “Omega” (di cui tre asolati e tre non forati), due di tipo asimmettrico, a “G” (di cui uno non forato e uno asolato).

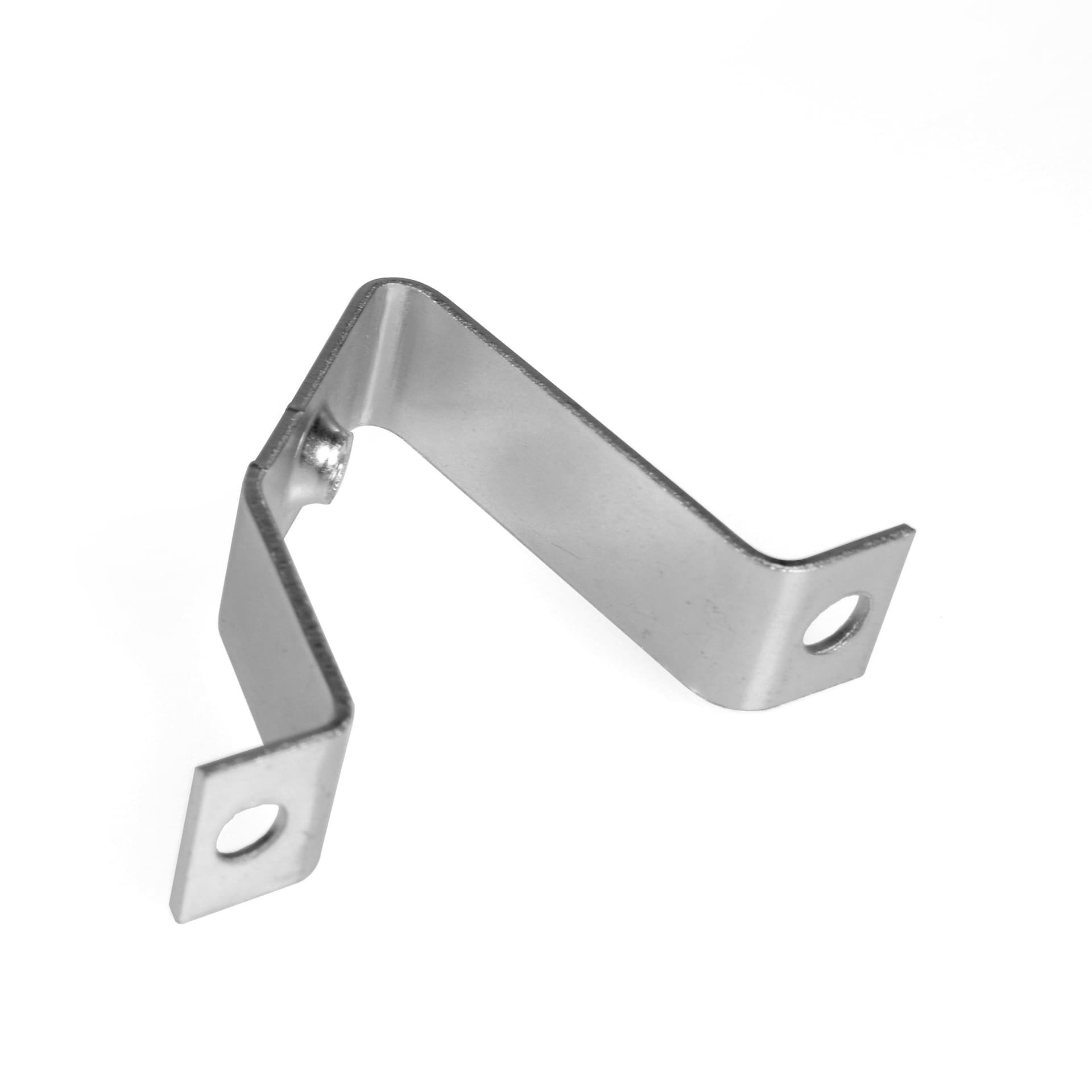

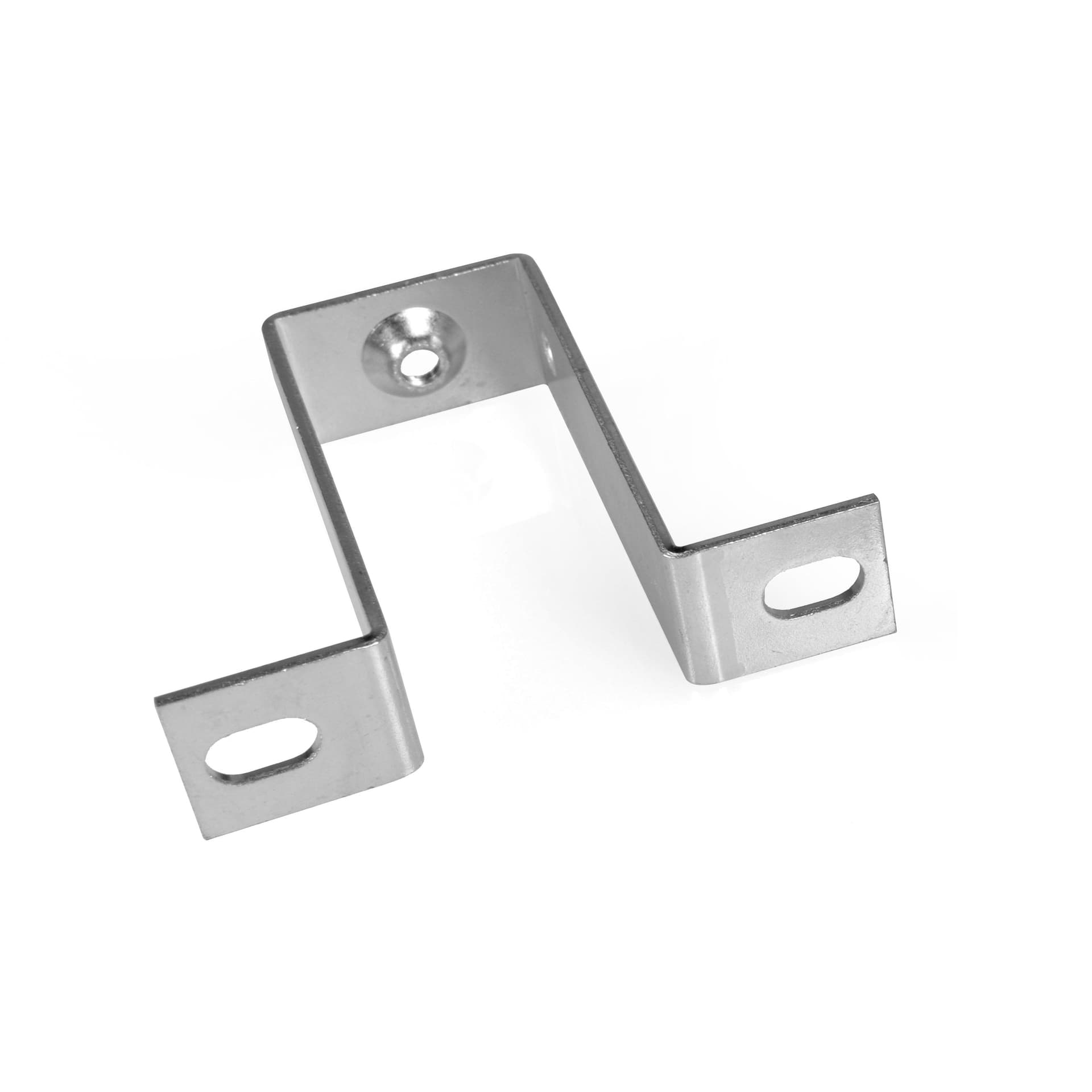

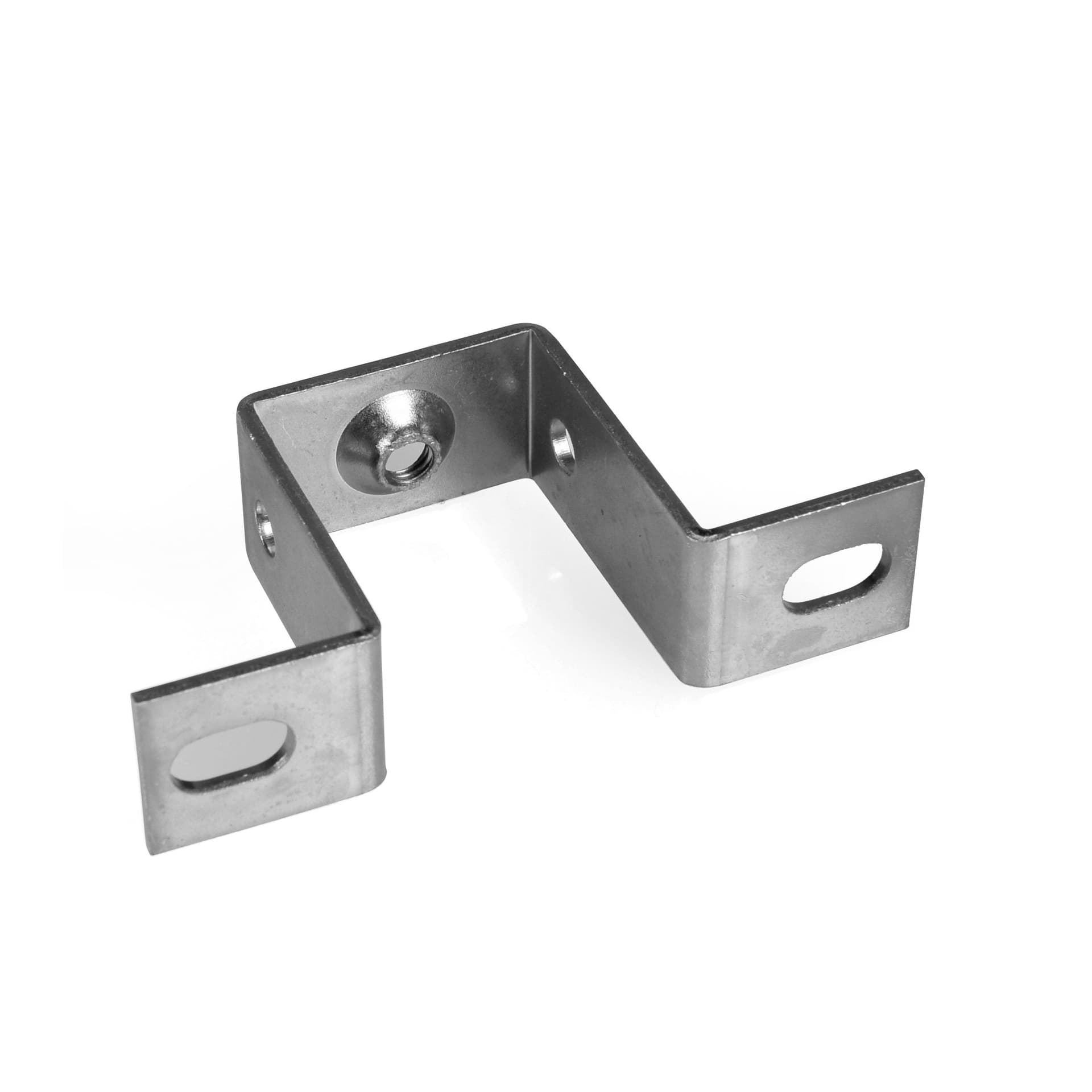

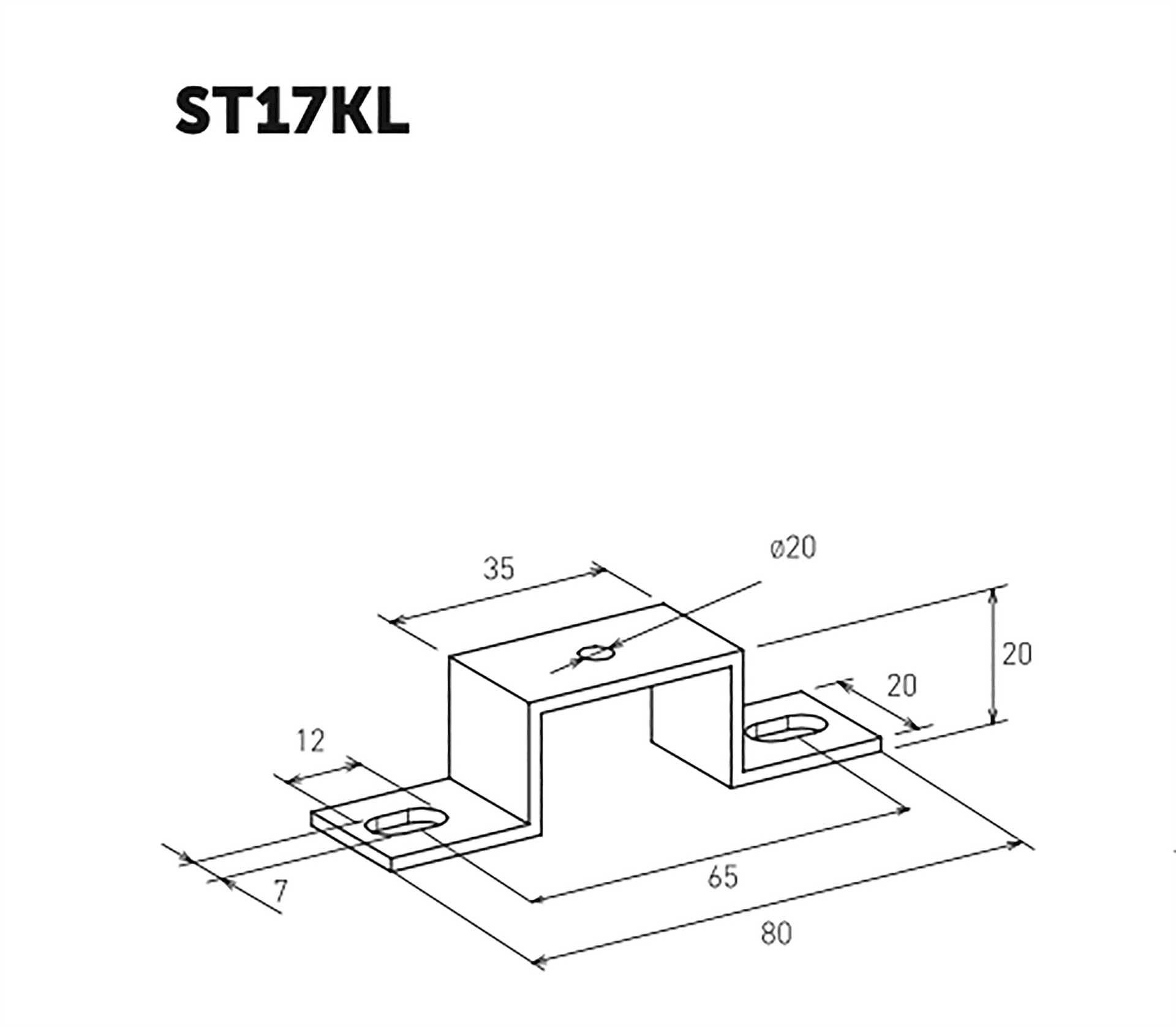

Le staffe in acciaio zincato sono utilizzate principalmente come supporto per barre e guide DIN ma anche per apparecchiature non predisposte per il montaggio diretto.

Sono disponibili tre modelli di tipo simmetrico e uno di tipo asimmetrico.

Per ognuno varia l’altezza ma rimane inalterato l’interasse delle asole presenti sulla parte bassa per il fissaggio. La parte alta invece presenta un foro per il montaggio delle guide DIN.

MATERIALI

• Acciaio zincato passivato - guide e staffe

VANTAGGI

• Versatilità di applicazione
• Installazione rapida con possibilità di regolazione
• Gamma disponibile elevata
• Resistenza meccanica elevata
• Resistenza alla corrosione elevata

Caratteristiche tecniche

• Guide DIN: interasse asole 25 mm
• Staffe: interasse di fissaggio 65 mm

CERTIFICAZIONI E NORME

• EN 60715, DIN 46277 per le guide DIN
• DIN1030, DIN 1035, DIN 1120, DIN 1125 per le staffe
• Direttiva RoHS2 2011/65/EU
