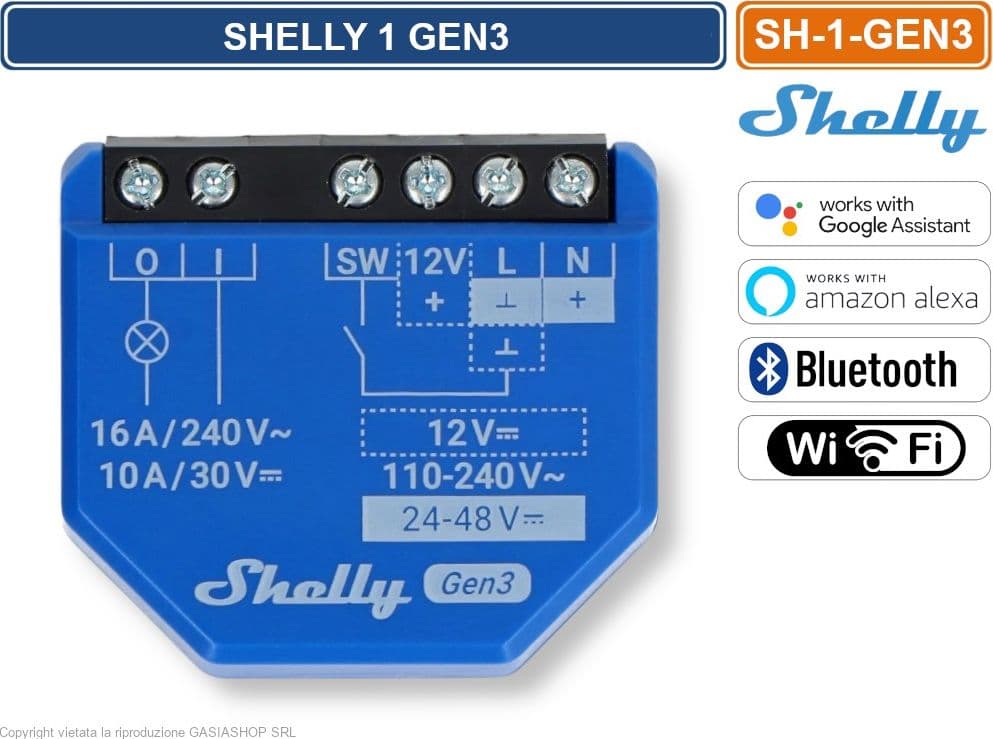

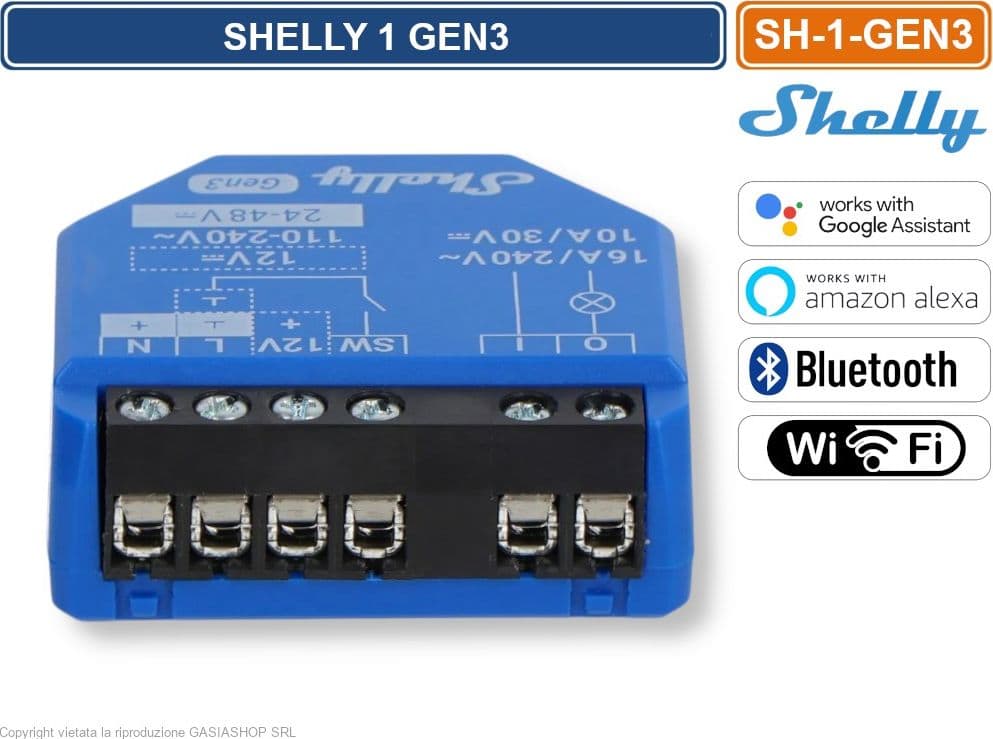

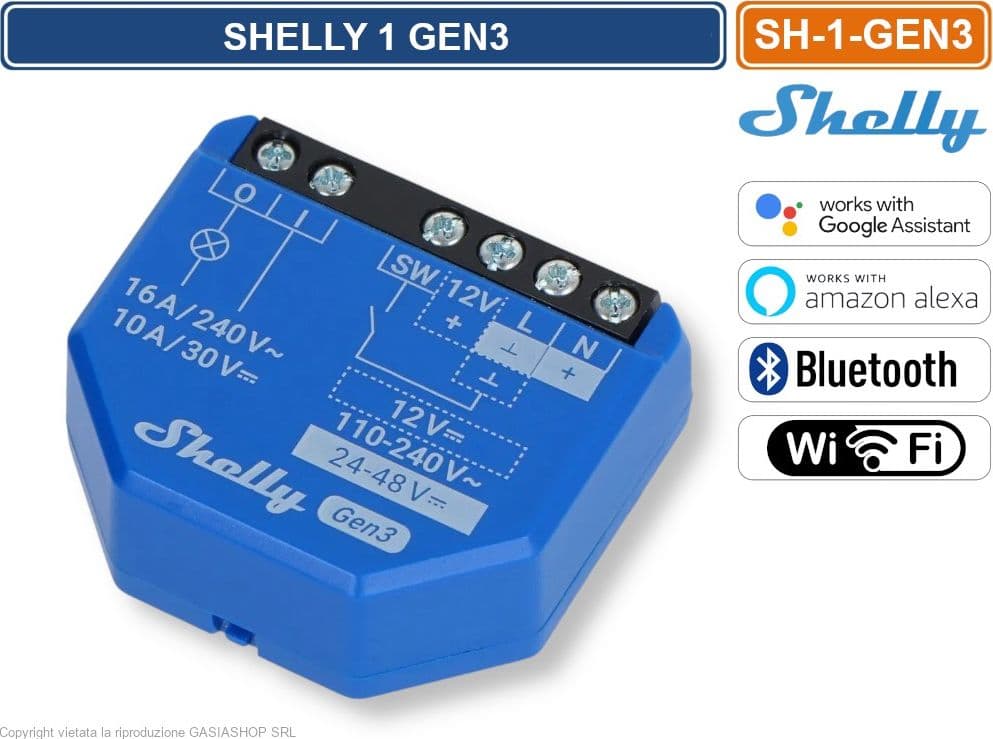

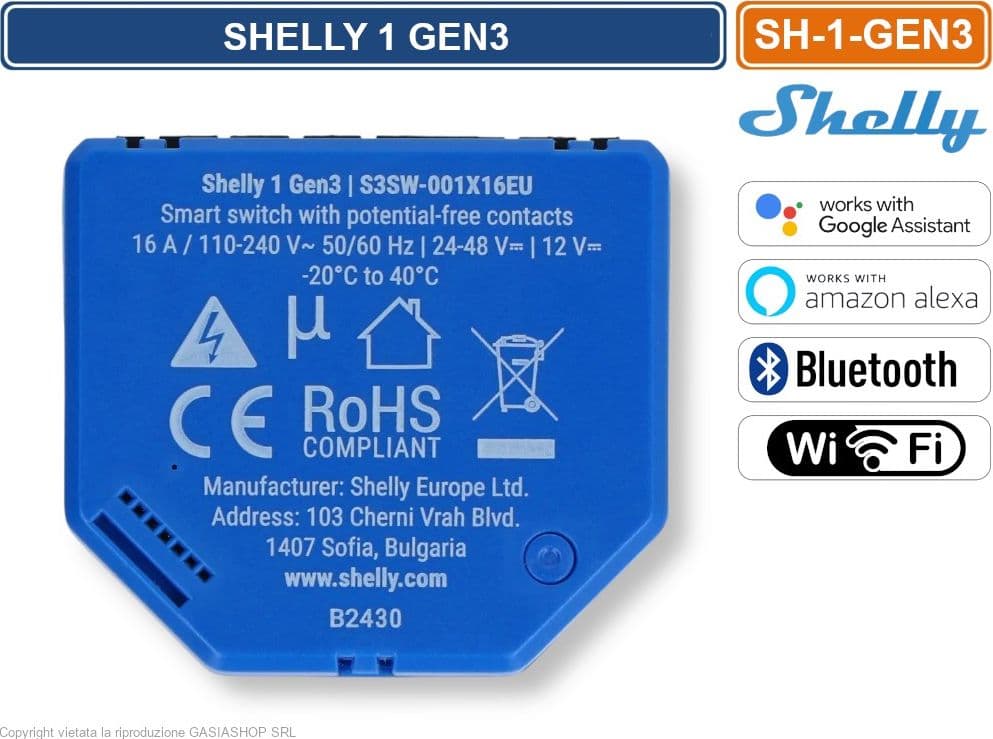

Interruttore smart wi-fi shelly plus 1 gen3 con contatti a potenziale libero – controllo remoto e automazione domestica

Shelly PLUS1 Gen3 è un piccolo interruttore smart con contatti a potenziale libero, che consente il controllo remoto di apparecchi elettrici tramite smartphone, tablet, PC o sistemi di automazione domestica.
Può funzionare autonomamente in una rete Wi-Fi locale oppure essere gestito tramite servizi cloud di automazione domestica. Il dispositivo è dotato di un processore migliorato e di una memoria aumentata rispetto al suo predecessore. Shelly PLUS1 Gen3 può essere accesso, controllato e monitorato da remoto ovunque l’utente disponga di una connessione Internet, purché il dispositivo sia collegato a un router Wi-Fi connesso a Internet. Può essere installato all’interno di comuni scatole da incasso, dietro prese elettriche, interruttori della luce o in altri spazi con spazio limitato. Shelly PLUS1 Gen3 dispone di un’interfaccia web integrata che consente di monitorare e controllare il dispositivo, oltre a regolarne le impostazioni.

Caratteristiche principali

• Connettività Wi-Fi: Il dispositivo può collegarsi alla rete Wi-Fi domestica, consentendo il monitoraggio e il controllo remoto tramite app per smartphone o dispositivi compatibili.
• Integrazione con piattaforme smart home: Compatibile con Google Home, Amazon Alexa e Samsung SmartThings, permettendo il controllo vocale e l’automazione tramite queste piattaforme.
• Controllo locale e cloud: Può funzionare in modo indipendente su rete Wi-Fi locale o tramite servizi cloud di automazione.
• Connettività Bluetooth: Include Bluetooth e gateway BLE, utili durante la configurazione o per integrare dispositivi Shelly BLU.
• Interfaccia intuitiva: Interfaccia semplice con pulsante di reset per interazioni manuali.
• Processore e memoria migliorati: Prestazioni potenziate grazie a hardware aggiornato.
• Interfaccia web integrata: Permette monitoraggio, controllo e regolazione delle impostazioni.
• Connettività wireless: Supporta Wi-Fi (802.11 b/g/n) e Bluetooth 4.2 con range specificati per uso interno ed esterno.
• Contatto pulito (dry contact): Permette di accendere o spegnere dispositivi a bassa tensione.
• Gateway BLE: Funziona da ponte tra i dispositivi Shelly BLU e l’ecosistema Shelly, inviando i segnali Bluetooth al cloud o localmente ad altri dispositivi non Bluetooth.
• Ripetitore Wi-Fi per dispositivi IoT: Estende la copertura della rete Wi-Fi ricevendo il segnale esistente, amplificandolo e trasmettendolo su un’area più ampia.
• Scripting: Supporta linguaggio Shelly Script per personalizzazioni avanzate.
  Ampia gamma di integrazioni: Compatibile con sistemi di terze parti tramite HTTP API, MQTT(s), WebHooks su HTTP/HTTPS e UDP.
• Programmazioni: Permette di pianificare operazioni complesse in orari o giorni specifici, con precisione fino ai secondi.
• Componenti virtuali: Supporta componenti virtuali dinamici.


Casi d’uso

• Controllo remoto degli elettrodomestici: Accendi o spegni dispositivi elettrici tramite smartphone, tablet, PC o sistemi domotici.
• Comodità connessa a Internet: Gestisci e controlla i dispositivi da qualsiasi luogo con connessione Internet.
• Automazione domestica: Automatizza l’accensione e lo spegnimento di apparecchi elettrici per maggiore comfort ed efficienza.

Applicazioni principali

• Ambienti residenziali
• Edifici multifamiliari (appartamenti, condomini, hotel, ecc.)
• Piccole attività commerciali (uffici, negozi, ristoranti, stazioni di servizio, ecc.)
• Edifici governativi o municipali
• Università e college

Integrazioni

• Amazon Alexa: Supportato
• Google Smart Home: Supportato
• Samsung SmartThings: Supportato

Schemi elettrici di base

Interfacce elettriche del dispositivo

Ingressi:

• 1 ingresso per interruttore/pulsante su morsettiera
• 1 ingresso relè a contatti a potenziale libero su morsettiera
• 2 ingressi di alimentazione su morsettiera: N e L

Uscite:

1 uscita relè a contatti a potenziale libero su morsettiera

Connettività:

• Wi-Fi
• Bluetooth

Funzioni di sicurezza:

Protezione da surriscaldamento

Tipi di carico supportati:

• Resistivo: lampadine a incandescenza, dispositivi di riscaldamento
• Capacitivo: banchi di condensatori, apparecchi elettronici
• Induttivo (con snubber RC): driver LED, trasformatori, ventilatori, frigoriferi, condizionatori, lavatrici, asciugatrici

Interfaccia utente

Ingressi:

• 1 pulsante di controllo
• Tenere premuto 5 secondi → abilita modalità Access Point e connessione Bluetooth
• Tenere premuto 10 secondi → reset di fabbrica

Uscite:

LED monocromatico di stato

Indicazioni LED:

• AP abilitato e Wi-Fi disattivato → 1s acceso / 1s spento
• Wi-Fi abilitato ma non connesso → 1s acceso / 3s spento
• Connesso al Wi-Fi → acceso fisso
• Cloud abilitato ma non connesso → 1s acceso / 5s spento
• Connesso al cloud Shelly → acceso fisso
• Aggiornamento OTA → 0,5s acceso / 0,5s spento
• Pulsante premuto 5s → 0,5s acceso / 0,5s spento
• Pulsante premuto 10s → 0,25s acceso / 0,25s spento

(La lista inizia dallo stato iniziale del dispositivo, con priorità crescente; ogni stato successivo annulla il precedente.)

Specifiche tecniche:

Disegno tecnico:
