Manicotto MF inox AISI 304 da 160mm con valvola manuale

Il Manicotto con Valvola INOX, è un accessorio che serve per la regolazione manuale del tiraggio di un canale da fumo, al servizio di

generatori alimentati a legna o policombustibile.

Materiali Utilizzati: Acciaio INOX 304 BA (EN 1.4307 - L030),

Spessori: mm 0.5.

Bicchieratura: realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza  +/- mm 2.

Saldatura: longitudinale a TIG per fusione di lembi contigui, per garantire la tenuta di ogni singolo elemento.

Accessori da acquistare a parte: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e

continuità del sistema.

Gli innesti vengono realizzati con bordatrici verticali.

Il bicchiere femmina è diametro nominale interno, il bicchiere maschio é rastremato.

Tali caratteristiche, non permettendo l'uso di guarnizioni e fascette, non garantiscono la tenuta del sistema.

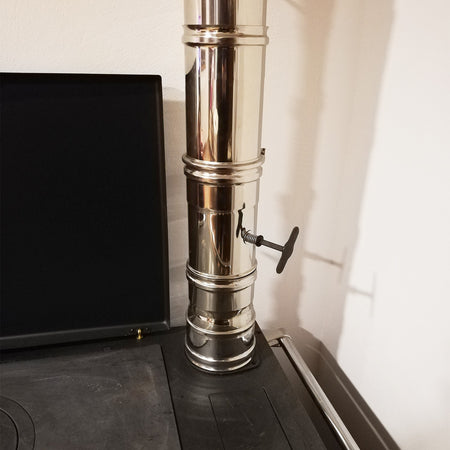

Il suo utilizzo è previsto per regolare, manualmente, il tiraggio di un canale da fumo.

Può anche essere utilizzato per bilanciare i flussi all'interno di un canale ramificato.

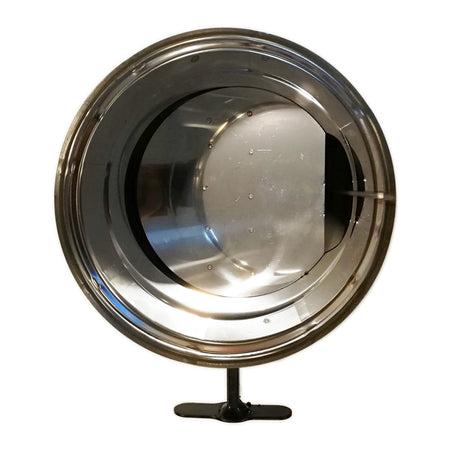

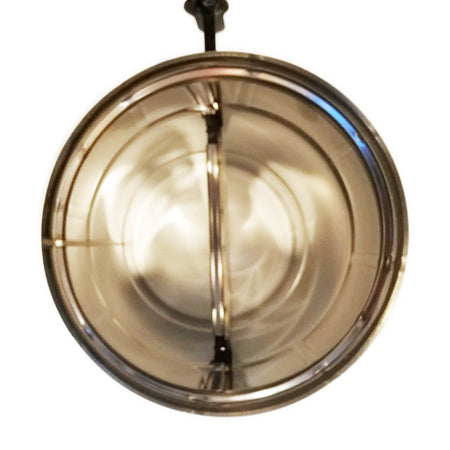

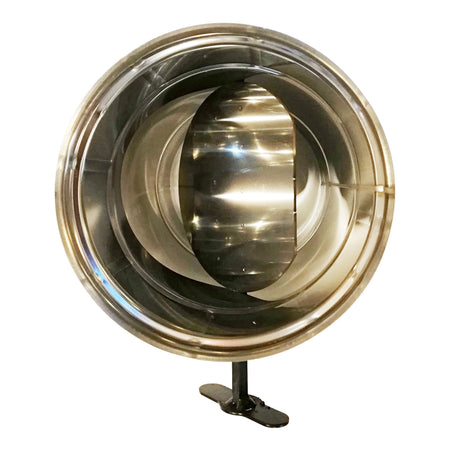

Questa funzione è assolta da una valvola ellittica, posta internamente al canale e regolabile manualmente dall'esterno, attraverso un meccanismo a "farfalla".

Se anche chiusa completamente non occlude il sistema, garantendo ai fini della sicurezza, una superficie minima di apertura pari al 3% ella sezione di passaggio,

ed in ogni caso non inferiore a 20 cmq, per come sancito dalla UNI 10683:2012.
