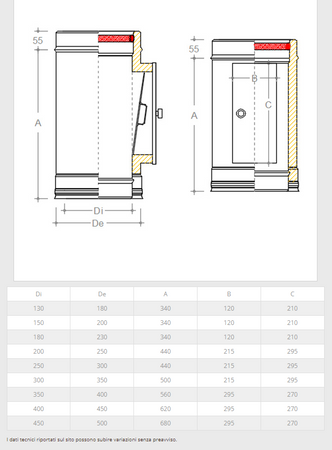

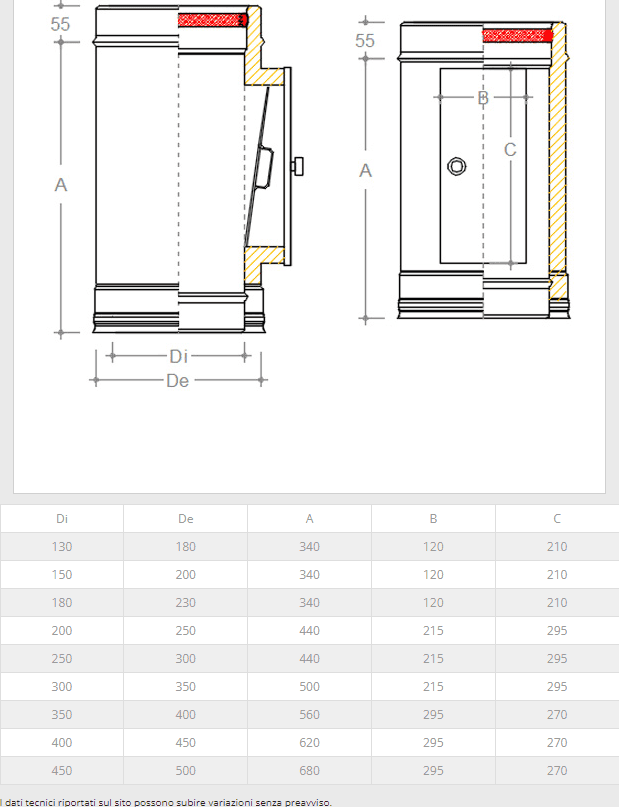

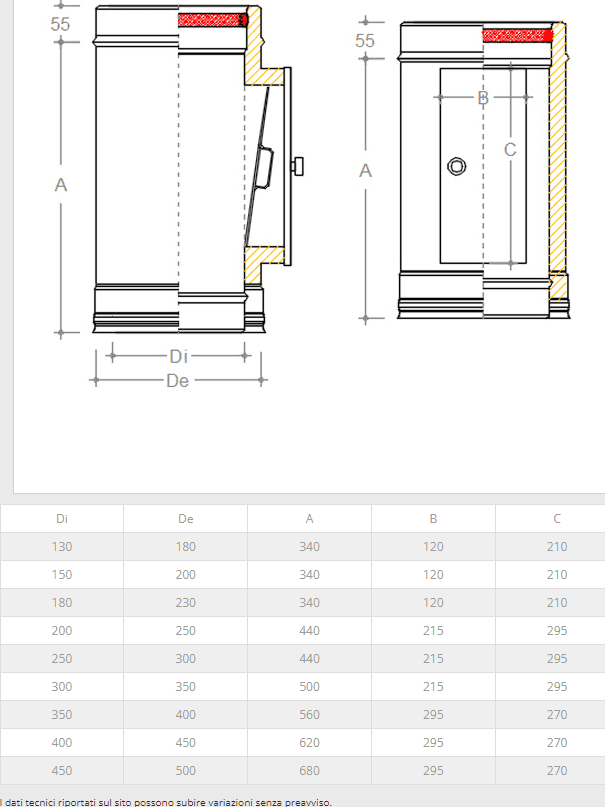

Modulo con raccolta incombusti e antiscoppio Di 200 - De 250 mm

Il Modulo con Raccolta Incombusti con sportello Antiscoppio a parete doppia, è un componente necessario per la pulizia di un

Sistema Camino secondo la UNI EN 1856-1. Viene posizionato alla base del sistema o in posizione intermedia, ad intervalli non

superiori ai 10 mt, secondo quanto prescritto dall'art. 7.7 del DPR 1391

All'interno della camera d'ispezione, questo modulo è dotato di uno sportello supplementare antiscoppio, con un sistema di chiusura

apertura a molla, che evita lo scoppio all'interno del sistema quando ad esempio si verifica un incendio da fuliggine

Parete Interna: Acciaio INOX 316 BA (EN 1.4404 - L50) spessore mm 0.5

Parete Esterna: Acciaio INOX 304 BA (EN 1.4301 - L20) spessore mm 0.5

Coibentazione: Coppelle in lana di roccia, spessore mm 25 densità 90 kg/mc

Camera d'ispezione coibentata e sportello con guarnizione interna in fibroceramica, resistente alle alte temperature

Sportello supplementare antiscoppio all'interno della camera d'ispezione

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale

Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che

garantiscono innesti calibrati a tolleranza  +/- mm 2

Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio

e continuità del sistema

Ispezione e pulizia dei prodotti di scarto, derivanti dalla combustione di generatori a gas, legna o policombustibile

Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso:

Funzionamento:

- a secco (D)

- a umido (W)

Pressioni:

- Positive (P1 = 200 Pa)

- Negative (N1 = 40 Pa)

Temperature di Esercizio:

- ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa

- ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa

Il suo utilizzo non è previsto per sistemi a pressioni elevate o generatori a condensazione
