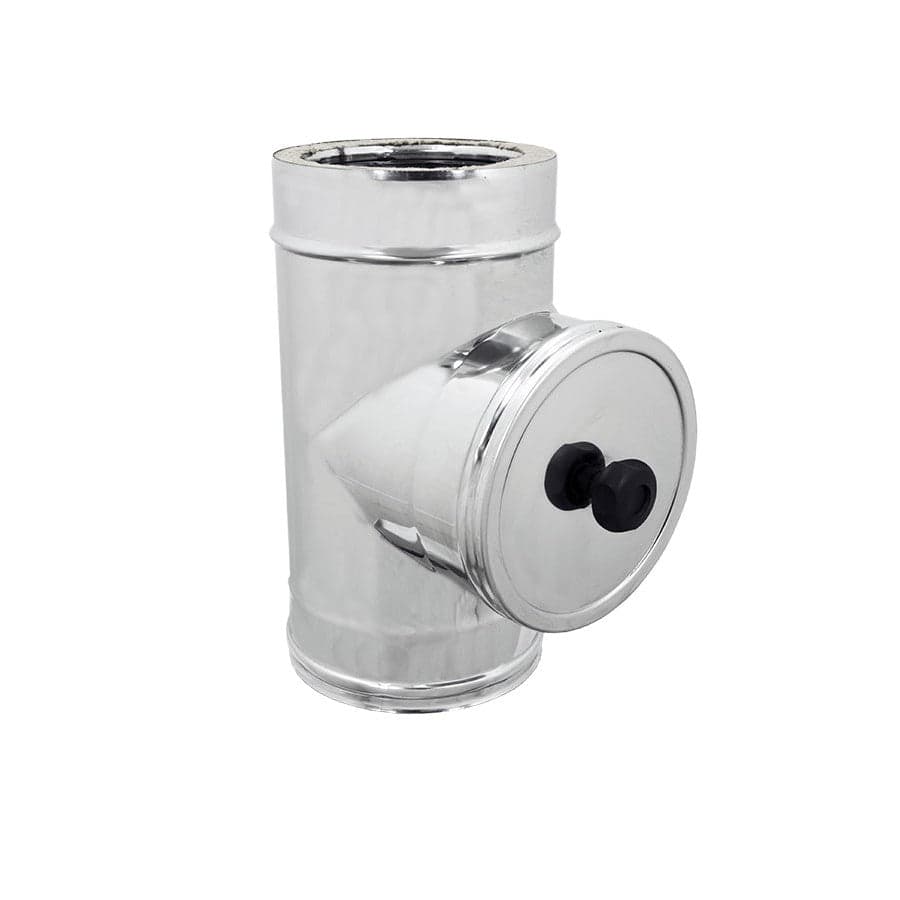

Modulo di ispezione inox T 90° doppia parete Di 130 - De 180 mm

Parete interna AISI 316 - parete esterna AISI 304

Il Modulo d'Ispezione a parete doppia, rappresenta il componente fondamentale per l'ispezione di un Sistema Camino secondo la UNI EN 1856-1

Viene posizionato alla base del sistema o in posizione intermedia, ad intervalli non superiori ai 10 mt, secondo quanto prescritto dall'art. 7.7 del DPR 1391

Parete Interna: Acciaio INOX 316 BA (EN 1.4404 - L050) spessore mm 0.5

Parete Esterna: Acciaio INOX 304 BA (EN 1.4307 - L030) spessore mm 0.5

Coibentazione: Coppelle in lana di roccia, spessore mm 25 densità 90 kg/mc

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale

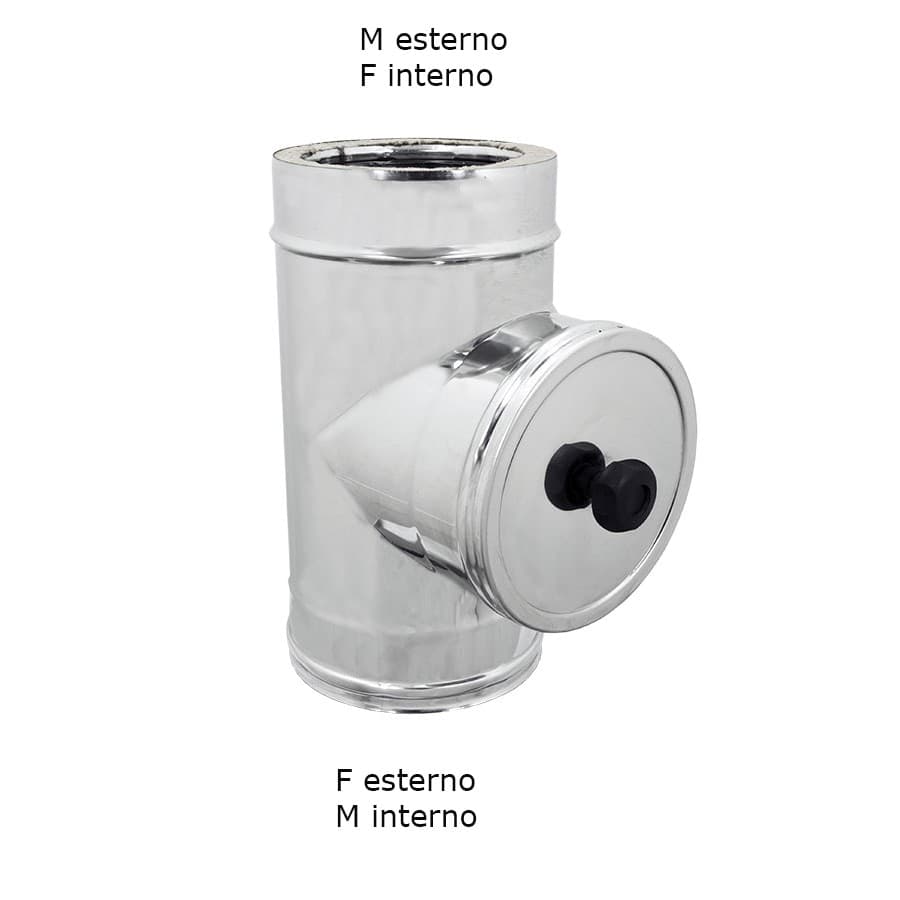

Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza  +/- mm 2

Accessori (non inclusi):

Guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema

Ispezione di Sistemi Camino conformità UNI EN 1856-1; o Canali da Fumo, al servizio di apparecchi alimentati a gasolio, legna o policombustibile

Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso:

Funzionamento:

- a secco (D)

- a umido (W)

Pressioni:

- Positive (P1 = 200 Pa)

- Negative (N1 = 40 Pa)

Temperature di Esercizio:

- ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa

- ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa

In tali casi si consiglia di sostituire il tappo di serie con l'analogo a tenuta munito di molla metallica
