Opticum RI-2/1f-SAT-Opti Ripartitore Splitter Segnale TV SAT 2 VIE 1 Ingresso 2 Uscite 5-2450MHz Attenuazione 7,5db con Power Pass

OPTICUM RI-2/1F-SAT-OPTI – RIPARTITORE SPLITTER SEGNALE TV SAT 2 VIE, 1 INGRESSO E 2 USCITE, 5–2400 MHz

Il ripartitore di segnale OPTICUM RI-2/1F-SAT-OPTI è una soluzione pratica, compatta e affidabile per la distribuzione del segnale televisivo terrestre e satellitare su due linee distinte, utilizzando un unico cavo coassiale in ingresso. Progettato per applicazioni in impianti TV e SAT, permette di suddividere il segnale proveniente da un'antenna terrestre o da un impianto satellitare, facilitando il collegamento di due dispositivi di ricezione compatibili senza dover realizzare linee di alimentazione del segnale completamente separate.

Grazie all'ampio intervallo di frequenze da 5 a 2400 MHz, il dispositivo è adatto alla distribuzione dei segnali televisivi digitali terrestri DVB-T/DVB-T2 e satellitari DVB-S/DVB-S2, offrendo versatilità d'impiego in ambito domestico e in piccoli impianti di distribuzione centralizzata.

Distribuzione del segnale su 2 uscite

Lo splitter è dotato di 1 ingresso e 2 uscite con connettori coassiali di tipo F, che consentono di ripartire il segnale ricevuto verso due linee di distribuzione. Questa configurazione risulta particolarmente utile quando è necessario collegare più punti TV a una singola sorgente, ottimizzando il cablaggio e semplificando l'organizzazione dell'impianto.

Il ripartitore presenta un'attenuazione del segnale indicata di 7,5 dB, caratteristica da considerare nel dimensionamento dell'impianto per garantire un livello di segnale adeguato ai dispositivi collegati.

Passaggio di corrente DC per alimentazione antenna e dispositivi SAT

Una delle caratteristiche principali dell'OPTICUM RI-2/1F-SAT-OPTI è la funzione Power Pass, che consente il passaggio della tensione di alimentazione attraverso il ripartitore, con valori supportati fino a 24 V DC e 0,8 A.

Questa funzionalità permette di trasferire l'alimentazione verso componenti compatibili dell'impianto, come amplificatori d'antenna o convertitori satellitari LNB, evitando, nelle configurazioni idonee, la necessità di linee di alimentazione aggiuntive.

Il dispositivo è quindi indicato per applicazioni in cui, oltre alla distribuzione del segnale RF, è necessario mantenere la continuità dell'alimentazione elettrica lungo il collegamento coassiale.

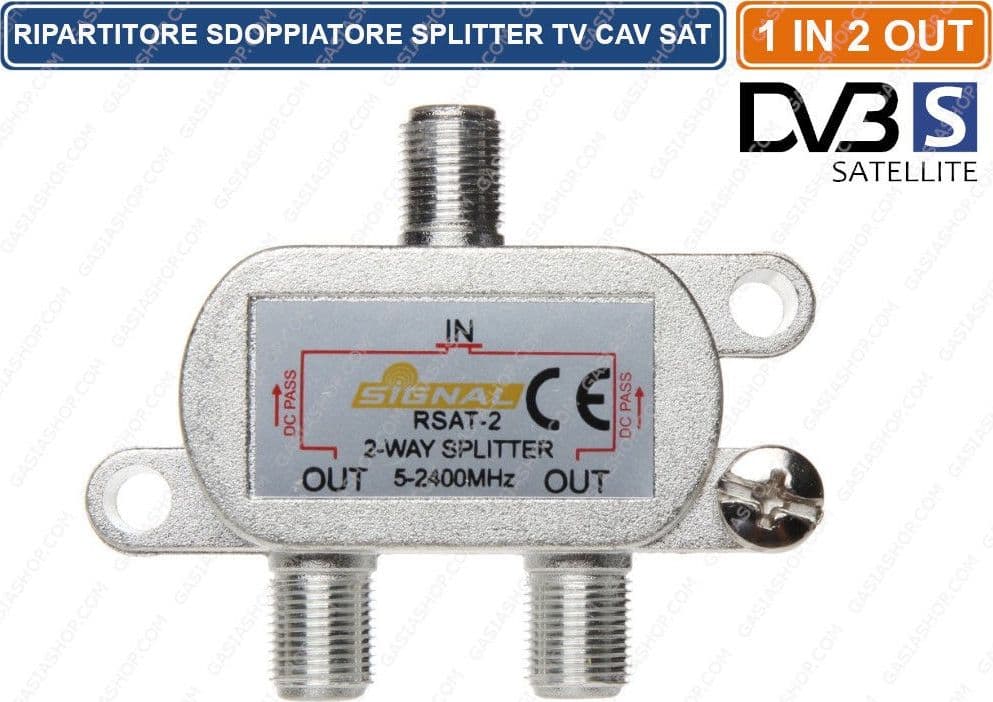

Struttura metallica robusta e schermata

Il ripartitore è realizzato con un involucro in alluminio, progettato per offrire robustezza meccanica, resistenza all'utilizzo quotidiano e un'adeguata schermatura contro le interferenze elettromagnetiche esterne.

La struttura compatta ne facilita l'installazione anche in spazi ridotti, come cassette di derivazione, vani tecnici e punti di distribuzione dei cavi coassiali. Le pratiche alette laterali con fori di fissaggio consentono un montaggio stabile su superfici idonee.

I tre connettori F filettati assicurano un collegamento meccanico stabile con i cavi coassiali dotati dei corrispondenti connettori.

Il prodotto è destinato esclusivamente all'utilizzo in ambienti interni, protetti dall'umidità e dall'esposizione diretta agli agenti atmosferici.

Compatibilità e applicazioni

L'OPTICUM RI-2/1F-SAT-OPTI può essere utilizzato in diverse configurazioni di distribuzione del segnale televisivo, tra cui:

• Impianti TV terrestri DVB-T/DVB-T2: ripartizione del segnale dell'antenna verso due punti TV o ricevitori digitali.
• Impianti satellitari DVB-S/DVB-S2: distribuzione del segnale verso due linee compatibili con la configurazione satellitare esistente.
• Impianti domestici: collegamento di due utenze TV a partire da un unico cavo coassiale.
• Sistemi con amplificatore d'antenna: possibilità di mantenere il passaggio della tensione di alimentazione attraverso il dispositivo.
• Piccoli impianti di distribuzione TV/SAT: gestione ordinata del cablaggio e suddivisione del segnale RF in due diramazioni.

Caratteristiche principali

• Marca: OPTICUM RED.
• Modello: RI-2/1F-SAT-OPTI.
• Tipologia: ripartitore passivo di segnale TV/SAT a 2 vie.
• Configurazione: 1 ingresso e 2 uscite.
• Frequenza operativa: 5–2400 MHz.
• Attenuazione indicata: 7,5 dB.
• Compatibilità: segnali TV terrestri DVB-T/DVB-T2 e satellitari DVB-S/DVB-S2.
• Funzione Power Pass: passaggio della tensione di alimentazione.
• Tensione e corrente supportate: fino a 24 V DC / 0,8 A.
• Connessioni: 3 connettori coassiali filettati di tipo F.
• Materiale del corpo: alluminio.
• Installazione: fissaggio mediante alette laterali predisposte.
• Ambiente di utilizzo: interno.

Avvertenze per l'utilizzo negli impianti satellitari

Negli impianti satellitari tradizionali con LNB universale, l'impiego di uno splitter passivo non garantisce la completa indipendenza dei ricevitori collegati. La selezione della banda di frequenza e della polarizzazione può dipendere dai comandi e dalle tensioni inviati dai decoder attraverso il cavo coassiale.

Di conseguenza, utilizzando due ricevitori contemporaneamente, potrebbero verificarsi limitazioni nella visione di canali appartenenti a bande o polarizzazioni differenti. Per ottenere una gestione realmente indipendente dei ricevitori satellitari è necessario prevedere una configurazione adeguata, ad esempio con LNB Twin, multiswitch o tecnologie SCR/dCSS compatibili.

Specifiche tecniche:

Disegno tecnico:
