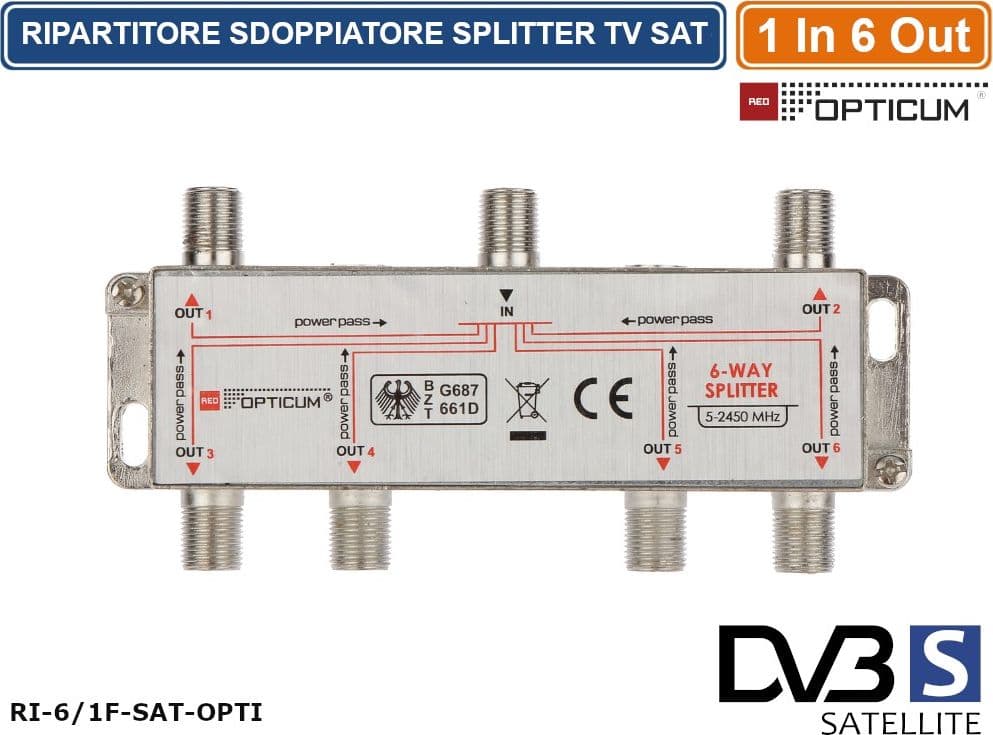

Opticum RI-6/1f-SAT-Opti Ripartitore Splitter Segnale TV SAT 6 VIE 1 Ingresso 6 Uscite 5-2450MHz Attenuazione 15.9db con Power Pass

OPTICUM RI-6/1F-SAT-OPTI – RIPARTITORE SPLITTER SEGNALE TV SAT A 6 VIE 5–2450 MHz CON POWER PASS

Il ripartitore di segnale TV SAT OPTICUM RI-6/1F-SAT-OPTI è una soluzione pratica, robusta e affidabile per la distribuzione del segnale televisivo terrestre e satellitare verso sei differenti punti di ricezione. Progettato per impianti TV e SAT domestici, condominiali e piccoli sistemi di distribuzione centralizzata, consente di suddividere il segnale proveniente da un'unica antenna in 6 uscite, semplificando il cablaggio e ottimizzando la gestione dei collegamenti coassiali.

Grazie all'ampia gamma di frequenze da 5 a 2450 MHz, il dispositivo è adatto alla distribuzione dei segnali televisivi digitali terrestri DVB-T/DVB-T2 e satellitari DVB-S/DVB-S2, offrendo un'elevata versatilità di utilizzo nelle diverse configurazioni impiantistiche compatibili.

La combinazione tra funzione Power Pass, impedenza di 75 Ω, struttura schermata in alluminio e connettori F filettati rende questo splitter un componente ideale per l'ampliamento, l'organizzazione e la manutenzione degli impianti di ricezione televisiva.

Distribuzione del segnale su 6 uscite

Lo splitter OPTICUM RI-6/1F-SAT-OPTI dispone di 1 ingresso e 6 uscite coassiali di tipo F, permettendo di ripartire il segnale proveniente da una singola linea d'antenna verso sei differenti punti di distribuzione.

Questa configurazione risulta particolarmente utile negli impianti che richiedono il collegamento di più televisori, decoder o ricevitori TV, consentendo una distribuzione ordinata del segnale senza dover predisporre linee separate direttamente dalla sorgente.

Il dispositivo presenta un'attenuazione del segnale inferiore a 15,9 dB, valore da considerare durante la progettazione dell'impianto per garantire un livello di segnale adeguato ai ricevitori collegati.

L'impedenza caratteristica di 75 Ω assicura la compatibilità con i comuni sistemi di distribuzione televisiva realizzati mediante cavi coassiali e connettori F.

Essendo un ripartitore passivo, il dispositivo non necessita di alimentazione elettrica dedicata per la suddivisione del segnale.

Funzione Power Pass per il passaggio dell'alimentazione

Una delle caratteristiche principali del ripartitore OPTICUM RI-6/1F-SAT-OPTI è la funzione Power Pass, che consente il passaggio della tensione di alimentazione attraverso il dispositivo, mantenendo la continuità elettrica necessaria al funzionamento di determinati componenti attivi dell'impianto.

Questa funzionalità permette di trasferire l'alimentazione lungo il cavo coassiale verso dispositivi compatibili, come amplificatori d'antenna, preamplificatori TV e convertitori satellitari LNB.

Il sistema consente quindi di gestire contemporaneamente la distribuzione del segnale RF e il passaggio dell'alimentazione, senza dover necessariamente predisporre collegamenti elettrici aggiuntivi nelle configurazioni idonee.

La funzione Power Pass risulta particolarmente utile negli impianti in cui l'alimentazione dei componenti attivi avviene direttamente attraverso il cavo d'antenna.

È importante verificare la compatibilità dei dispositivi collegati, soprattutto in presenza di più ricevitori satellitari che potrebbero inviare tensioni o segnali di comando differenti.

Ampia compatibilità con impianti TV terrestri e satellitari

Grazie all'intervallo operativo compreso tra 5 e 2450 MHz, il ripartitore offre un'ampia flessibilità di impiego in differenti tipologie di installazione.

Può essere utilizzato per:

• Impianti TV digitale terrestre DVB-T/DVB-T2: distribuzione del segnale d'antenna verso sei televisori o decoder.
• Impianti TV satellitari DVB-S/DVB-S2: ripartizione del segnale satellitare verso più ricevitori, nel rispetto delle limitazioni della configurazione utilizzata.
• Abitazioni con più punti TV: distribuzione del segnale verso soggiorni, camere da letto, cucine e altri ambienti.
• Piccoli impianti condominiali: realizzazione di diramazioni coassiali per la distribuzione del segnale televisivo.
• Uffici e strutture ricettive: collegamento di più punti di ricezione a una singola linea d'antenna.
• Impianti con amplificatori d'antenna: possibilità di mantenere il passaggio della tensione di alimentazione verso i dispositivi compatibili.

La disponibilità di sei uscite permette di centralizzare la ripartizione del segnale in un unico punto, semplificando la disposizione dei cavi e agevolando eventuali interventi di manutenzione o ampliamento dell'impianto.

Struttura in alluminio robusta e schermata

Il ripartitore è realizzato con un corpo metallico in alluminio, progettato per garantire robustezza meccanica, solidità costruttiva e un'adeguata schermatura contro le interferenze elettromagnetiche esterne.

La schermatura metallica contribuisce a limitare l'ingresso di disturbi elettromagnetici, favorendo la protezione del segnale RF durante la distribuzione.

La struttura compatta e resistente rende il dispositivo adatto a installazioni fisse all'interno di impianti televisivi residenziali e professionali.

I 7 connettori coassiali F filettati, costituiti da un ingresso e sei uscite, consentono collegamenti meccanicamente stabili con i cavi coassiali dotati dei corrispondenti connettori.

Il corpo metallico presenta inoltre alette laterali con fori predisposti per il fissaggio, che permettono di installare il ripartitore in modo stabile su superfici idonee.

Design compatto e installazione semplice

Nonostante la presenza di sei uscite, il ripartitore OPTICUM mantiene dimensioni contenute, pari a 120 × 57 × 23 mm, con un peso di circa 100 grammi.

Queste caratteristiche ne facilitano l'inserimento all'interno di cassette di derivazione adeguate, vani tecnici, quadri di distribuzione TV e altri spazi predisposti per la gestione dei cavi coassiali.

La disposizione dei connettori e la presenza delle indicazioni direttamente sul corpo del dispositivo facilitano l'identificazione delle connessioni di ingresso e uscita, rendendo più semplici le operazioni di installazione e manutenzione.

Il prodotto è destinato esclusivamente all'utilizzo in ambienti interni, protetti dall'umidità, dalla pioggia e dall'esposizione diretta agli agenti atmosferici.

Caratteristiche principali

• Marca: OPTICUM RED.
• Modello: RI-6/1F-SAT-OPTI.
• Tipologia: ripartitore passivo di segnale TV/SAT a 6 vie.
• Configurazione: 1 ingresso e 6 uscite.
• Gamma di frequenza: 5–2450 MHz.
• Attenuazione del segnale: inferiore a 15,9 dB.
• Impedenza caratteristica: 75 Ω.
• Compatibilità: segnali televisivi terrestri DVB-T/DVB-T2 e satellitari DVB-S/DVB-S2.
• Funzione Power Pass: passaggio dell'alimentazione attraverso il cavo coassiale.
• Alimentazione preamplificatore: supportata.
• Connessioni: 7 connettori coassiali filettati di tipo F.
• Schermatura: struttura metallica schermata.
• Materiale del corpo: alluminio.
• Installazione: fissaggio mediante alette laterali predisposte.
• Dimensioni: 120 × 57 × 23 mm.
• Peso: 100 g.
• Ambiente di utilizzo: interno

Avvertenze per l'utilizzo negli impianti satellitari

Importante: negli impianti satellitari tradizionali dotati di LNB universale con singola uscita, l'utilizzo di uno splitter passivo non consente necessariamente di utilizzare sei decoder in modo completamente indipendente.

La selezione dei canali satellitari dipende infatti dalla banda di frequenza e dalla polarizzazione richieste dai ricevitori, normalmente gestite mediante tensioni e segnali di comando inviati al convertitore LNB.

Di conseguenza, utilizzando contemporaneamente più decoder, la ricezione può essere limitata ai transponder appartenenti alla stessa combinazione di banda e polarizzazione. La presenza di sei uscite non garantisce quindi la possibilità di visualizzare liberamente sei canali satellitari differenti.

Per ottenere una ricezione satellitare realmente indipendente su sei utenze è necessario prevedere una configurazione impiantistica adeguata, ad esempio mediante sistemi multiswitch, LNB con uscite dedicate oppure tecnologie SCR/dCSS compatibili.

È inoltre consigliabile verificare il livello del segnale disponibile prima dell'installazione, considerando l'attenuazione introdotta dal ripartitore e le eventuali perdite dovute alla lunghezza dei cavi coassiali.

Specifiche tecniche:

Disegno tecnico:
