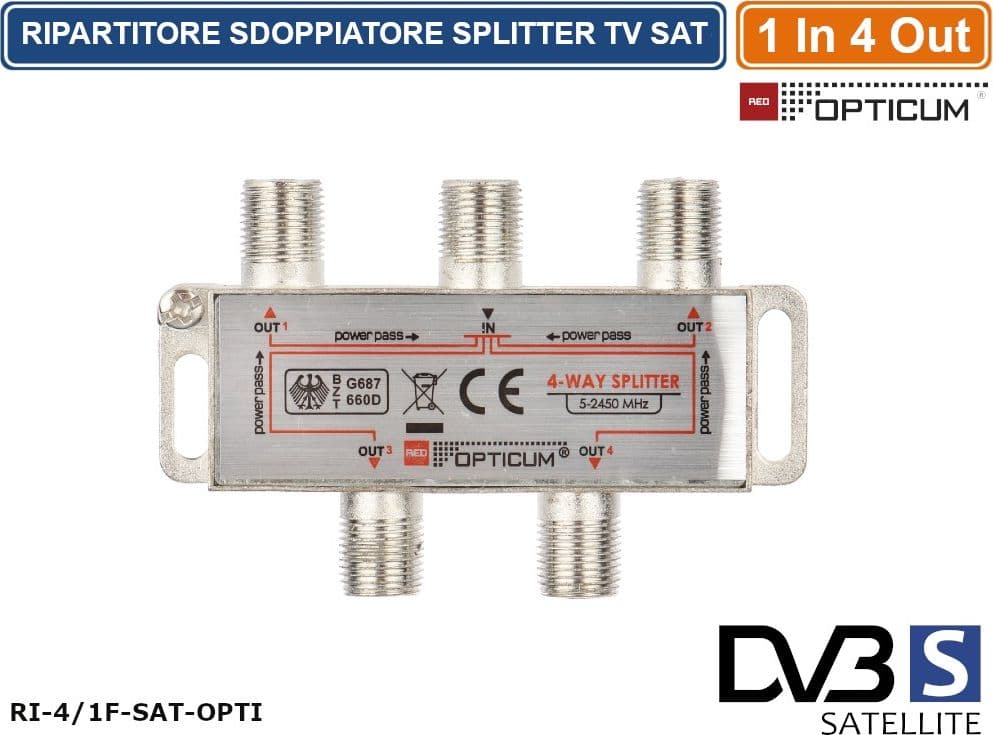

Opticum RI-4/1f-SAT-Opti Ripartitore Splitter Segnale TV SAT 4 VIE 1 Ingresso 4 Uscite 5-2450MHz Attenuazione 11.9db con Power Pass

OPTICUM RI-4/1F-SAT-OPTI – RIPARTITORE SPLITTER SEGNALE TV SAT A 4 VIE 5–2450 MHz CON POWER PASS

Il ripartitore di segnale TV SAT OPTICUM RI-4/1F-SAT-OPTI è una soluzione pratica, robusta e affidabile per la distribuzione del segnale televisivo terrestre e satellitare verso quattro differenti punti di ricezione. Progettato per impianti TV e SAT domestici e piccoli sistemi di distribuzione centralizzata, permette di suddividere il segnale proveniente da un'unica antenna in 4 uscite, semplificando il cablaggio e ottimizzando la gestione dei collegamenti coassiali.

Grazie all'ampia gamma di frequenze da 5 a 2450 MHz, il dispositivo è adatto alla distribuzione di segnali televisivi digitali terrestri DVB-T/DVB-T2 e satellitari DVB-S/DVB-S2, offrendo versatilità di utilizzo nelle diverse configurazioni impiantistiche compatibili.

La struttura in alluminio schermato, la funzione Power Pass e i connettori coassiali di tipo F rendono questo splitter una soluzione funzionale per ampliare o riorganizzare un impianto di ricezione televisiva.

Distribuzione del segnale su 4 uscite

Lo splitter OPTICUM dispone di 1 ingresso e 4 uscite con connettori coassiali filettati di tipo F, consentendo di ripartire il segnale ricevuto su quattro linee distinte.

Questa configurazione permette di collegare più punti TV a una singola linea proveniente dall'antenna, risultando particolarmente utile in abitazioni, uffici, strutture ricettive e piccoli impianti televisivi con diversi punti di ricezione.

Il dispositivo presenta un'attenuazione del segnale inferiore a 11,9 dB, valore da considerare nel dimensionamento dell'impianto per assicurare un livello di segnale adeguato ai ricevitori collegati.

L'impedenza caratteristica di 75 Ω garantisce la compatibilità con i comuni sistemi di distribuzione televisiva realizzati mediante cavi coassiali e connettori F.

Funzione Power Pass per il passaggio dell'alimentazione

Una delle caratteristiche principali del ripartitore OPTICUM RI-4/1F-SAT-OPTI è la funzione Power Pass, che consente il passaggio della tensione di alimentazione attraverso il dispositivo.

Questa funzionalità permette di trasferire l'alimentazione lungo il cavo coassiale verso componenti compatibili dell'impianto, come amplificatori d'antenna, preamplificatori e convertitori satellitari LNB.

Il sistema consente quindi di gestire la distribuzione del segnale RF mantenendo il passaggio dell'alimentazione, senza dover necessariamente predisporre collegamenti elettrici separati nelle configurazioni idonee.

La funzione Power Pass è particolarmente utile negli impianti in cui l'alimentazione dei componenti attivi avviene direttamente attraverso il cavo coassiale.

Ampia compatibilità con impianti TV terrestri e satellitari

Grazie alla banda operativa compresa tra 5 e 2450 MHz, il ripartitore può essere impiegato in differenti tipologie di installazione:

• Televisione digitale terrestre DVB-T/DVB-T2: distribuzione del segnale d'antenna verso quattro televisori o decoder.
• Televisione satellitare DVB-S/DVB-S2: ripartizione del segnale satellitare verso ricevitori compatibili con la configurazione dell'impianto.
• Impianti domestici multipunto: realizzazione di quattro diramazioni a partire da una singola linea coassiale.
• Impianti con amplificatori d'antenna: possibilità di mantenere il passaggio dell'alimentazione attraverso il ripartitore.
• Piccoli sistemi di distribuzione TV/SAT: gestione ordinata dei collegamenti coassiali in installazioni residenziali e commerciali.

Struttura in alluminio robusta e schermata

Il ripartitore è dotato di un corpo metallico in alluminio, progettato per offrire robustezza meccanica e un'adeguata schermatura contro le interferenze elettromagnetiche esterne.

La struttura schermata contribuisce a proteggere il segnale dalle interferenze ambientali, favorendo l'affidabilità dei collegamenti all'interno dell'impianto televisivo.

I 5 connettori F filettati assicurano collegamenti meccanicamente stabili con i cavi coassiali, mentre le pratiche alette laterali predisposte per il fissaggio facilitano il montaggio su superfici idonee.

La configurazione compatta permette inoltre di mantenere il cablaggio ordinato, riducendo l'ingombro nei punti di distribuzione del segnale.

Design compatto e installazione semplice

Con dimensioni di soli 73 × 46 × 17 mm e un peso di circa 40 grammi, il ripartitore OPTICUM si distingue per la struttura compatta e leggera, ideale per installazioni in spazi limitati.

Può essere collocato in cassette di derivazione adeguate, vani tecnici, quadri di distribuzione TV o altri punti protetti dell'impianto.

L'identificazione delle connessioni di ingresso e uscita riportata direttamente sul corpo del dispositivo facilita il corretto collegamento dei cavi coassiali.

Il prodotto è destinato esclusivamente all'utilizzo in ambienti interni, al riparo da umidità, pioggia ed esposizione diretta agli agenti atmosferici.

Caratteristiche principali

• Marca: OPTICUM RED.
• Modello: RI-4/1F-SAT-OPTI.
• Tipologia: ripartitore passivo di segnale TV/SAT a 4 vie.
• Configurazione: 1 ingresso e 4 uscite.
• Gamma di frequenza: 5–2450 MHz.
• Attenuazione del segnale: inferiore a 11,9 dB.
• Impedenza caratteristica: 75 Ω.
• Compatibilità: segnali terrestri DVB-T/DVB-T2 e satellitari DVB-S/DVB-S2.
• Funzione Power Pass: passaggio della tensione di alimentazione verso dispositivi compatibili.
• Connessioni: 5 connettori coassiali filettati di tipo F.
• Schermatura: struttura metallica schermata.
• Materiale del corpo: alluminio.
• Installazione: fissaggio mediante alette laterali predisposte.
• Dimensioni: 73 × 46 × 17 mm.
• Peso: 40 g.
• Ambiente di utilizzo: interno.

Avvertenze per l'utilizzo negli impianti satellitari

Importante: negli impianti satellitari tradizionali dotati di LNB universale con singola uscita, l'utilizzo di uno splitter passivo non consente necessariamente di utilizzare quattro decoder in modo completamente indipendente.

La selezione dei canali satellitari dipende dalla banda di frequenza e dalla polarizzazione richieste dai ricevitori, normalmente gestite mediante tensioni e segnali di comando inviati all'LNB.

Di conseguenza, utilizzando contemporaneamente più decoder, la ricezione può essere limitata ai transponder appartenenti alla stessa combinazione di banda e polarizzazione.

Per ottenere una ricezione satellitare realmente indipendente su quattro utenze è necessario utilizzare una configurazione impiantistica adeguata, ad esempio mediante LNB Quad, sistemi multiswitch oppure tecnologie SCR/dCSS compatibili.

È inoltre importante verificare la compatibilità dei dispositivi collegati con il passaggio dell'alimentazione e dei segnali di comando.

Specifiche tecniche:

Disegno tecnico:
