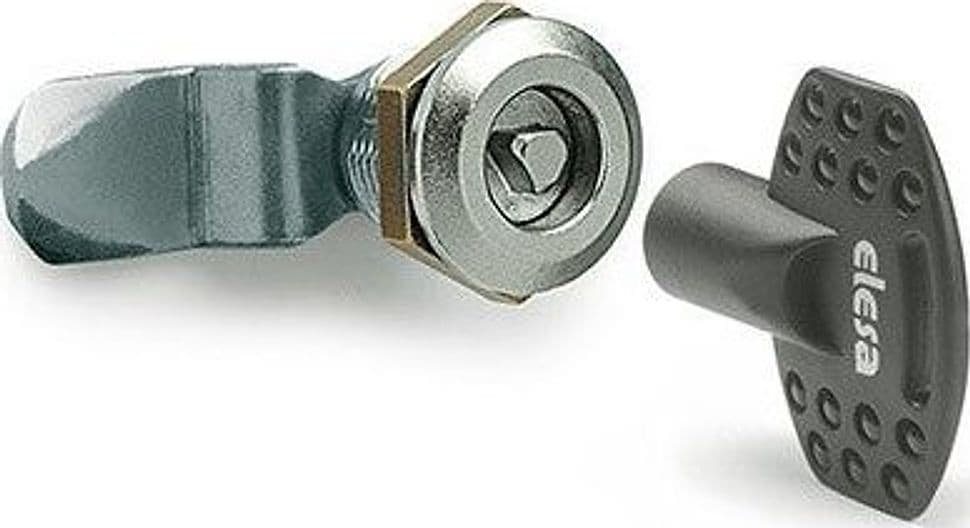

SERRATURA A LEVETTA C/CHIAVE AD INCASSO M22 45-28 CQ/A-M22x1,5-45-28

SERRATURA A LEVETTA C/CHIAVE AD INCASSO M22 45-28

Chiusure a levetta
con chiave ad incasso, lega di zinco

STATORE E ROTORE
Lega di zinco nichelata.
GHIERA
Per statore filettato M19x1 = ottone.
Per statore filettato M22x1.5 = lega di zinco zincata.
LEVETTA DI CHIUSURA SAGOMATA
Acciaio zincato.
Per statore filettato M19x1, spessore = 2.5 mm.
Per statore filettato M22x1.5, spessore = 3 mm.
ROSETTA ELASTICA
Acciaio zincato.
GUARNIZIONE DI TENUTA
Per statore filettato M19x1 = PVC.
Per statore filettato M22x1.5 = gomma SBR.
VITE
M5x8 in acciaio zincato.
CHIAVE
Tecnopolimero a base poliammidica (PA).
ROTAZIONE
90°.
PROTEZIONE IP
Grado di protezione IP 65 come da tabella EN 60529 (vedi pag. A-18).
ESECUZIONI STANDARD
- CQ/A: innesto a due alette per chiave.
- CQ/T: innesto triangolare per chiave.
ESECUZIONI SPECIALI E ACCESSORI
- Levette di chiusura di dimensioni diverse.
- Chiusure e chiavi fornibili separatamente.
- Prolunga filettata in ottone per il posizionamento avanzato della levetta
(codice 421137 C.PQ M5/58).
CQ/A-M22x1.5-45-28
