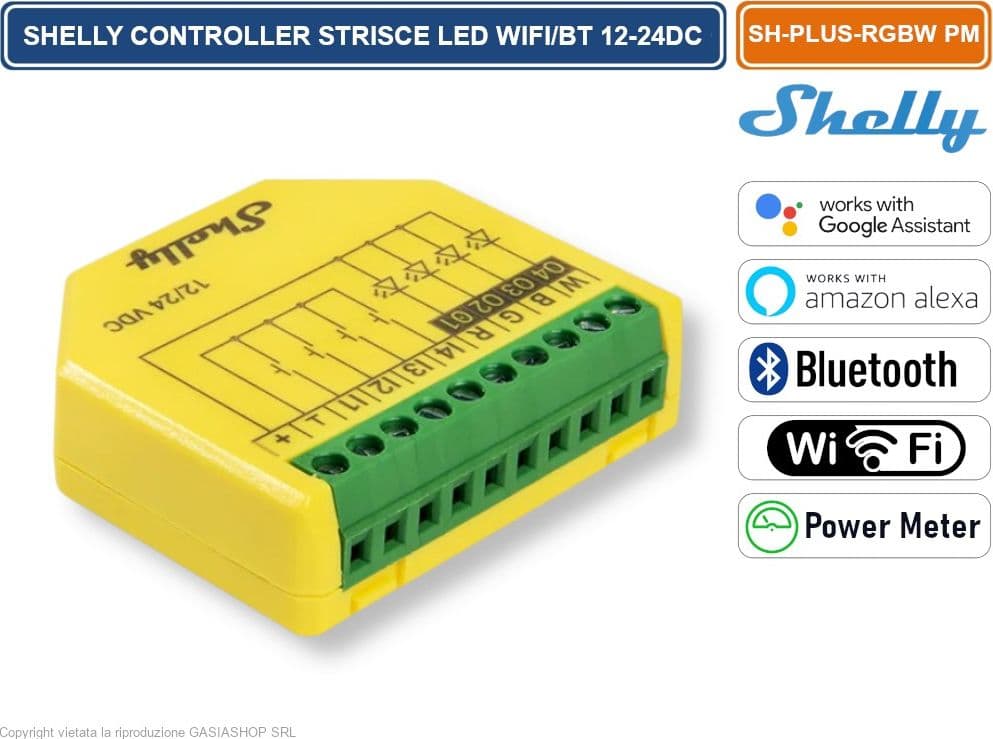

Shelly plus rgbw pm - controller wi-fi/bluetooth per strisce led rgbw con misurazione potenza 12-24v dc

Shelly Plus RGBW PM è un controller RGBW Wi-Fi/Bluetooth per strisce LED, che può essere collegato come un qualsiasi controller LED e consente di gestire l’illuminazione direttamente da smartphone o tablet.
Supporta 3 profili di funzionamento: RGBW, RGB e Lights x4. Nella modalità Lights x4, è possibile controllare in modo indipendente diversi gruppi di luci o strisce LED.
La funzione di misurazione della potenza consente di monitorare in tempo reale tensione, corrente e consumo energetico.

Caratteristiche principali

• Gateway BLE: facilita la comunicazione tra dispositivi Bluetooth e Wi-Fi.
• Ripetitore Wi-Fi: estende la portata del segnale wireless.
• Scripting: permette di creare scenari di automazione personalizzati.
• Programmazioni base: supporta orari e routine settimanali, regolazione luminosità e durata delle transizioni.
• Programmazioni avanzate: gestione dettagliata degli orari durante tutto l’anno, con regolazioni da pochi secondi a mesi.
• Compatibilità Shelly Plus Add-On: consente il collegamento con interfacce sensori dedicate.
• Timer automatici on/off: per accensione e spegnimento programmati.
• Azioni locali: consente automazioni all’interno della rete Wi-Fi locale.
• Webhooks: supporta automazioni basate su eventi con altri dispositivi.
• Controllo indipendente dei canali: in modalità Lights x4 ogni uscita è gestibile separatamente.
• Misurazione della potenza: monitoraggio preciso dei consumi energetici.
• Controllo separato di colore e bianco: regolazione indipendente di luminosità e tonalità.
• Modalità Notturna: imposta una luminosità specifica durante le ore notturne.
• Ingressi multipli: compatibile con interruttori, pulsanti o potenziometri (ingresso analogico consigliato da 10kΩ).
• Luminosità minima/massima: per un controllo preciso dell’intensità luminosa.
• Velocità di dissolvenza del pulsante: regola la rapidità di variazione della luminosità durante la pressione.

Applicazioni

• Monitoraggio dei consumi: controllo in tempo reale del consumo di tutte le luci collegate, favorendo l’efficienza energetica.
• Installazione compatta: uno dei dispositivi più piccoli sul mercato, installabile in scatole da incasso o dietro interruttori.
• Routine di risveglio e sonno: simula alba e tramonto con variazioni graduali di colore e luminosità.
• Luci notturne per bambini: crea un’atmosfera rilassante e confortevole.
• Decorazioni stagionali o eventi: regola colori e intensità per feste o allestimenti tematici.
• Simulazione di presenza: accende e spegne le luci in modo realistico per aumentare la sicurezza.
• Vetrine e spazi commerciali: illumina prodotti o aree con effetti dinamici per catturare l’attenzione.
• Installazioni artistiche: aggiunge effetti luminosi interattivi e scenografici.
• Integrazione con sistemi smart home: compatibile con Home Assistant, Google Home, Alexa e SmartThings.

Compatibilità

• Amazon Alexa: controllo della luminosità.
• Google Home: regolazione della luminosità.
• Samsung SmartThings: controllo colore.

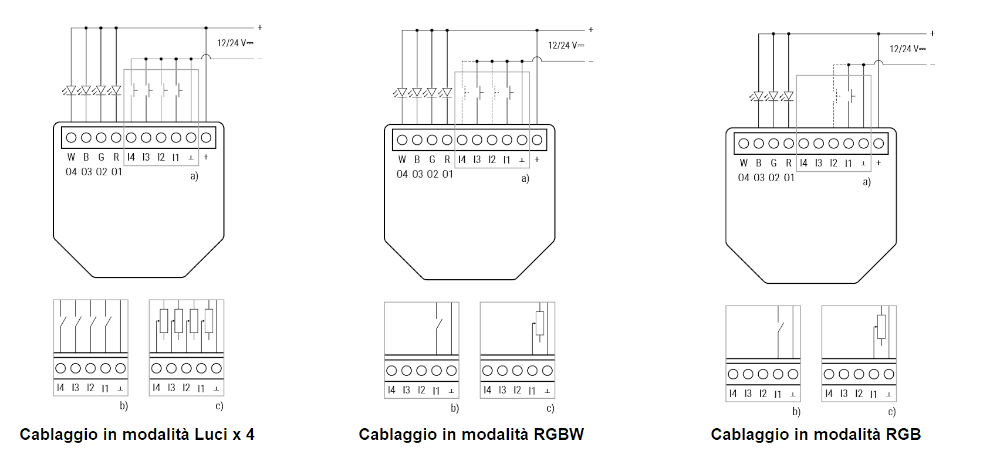

Schema elettrico di base

Specifiche tecniche

• Alimentazione: 12–24 V DC
• Ingressi: 4 ingressi per interruttori/pulsanti (I1–I4)
• Uscite: 4 canali (R, G, B, W)
• Connettività: Wi-Fi e Bluetooth
• Sicurezza: protezione da surriscaldamento e sovracorrente

Carichi supportati:

• Strisce LED monocromatiche 12/24 V
• Strisce LED RGB 12/24 V
• Strisce LED RGBW 12/24 V

Interfaccia utente

Pulsante di controllo:

• Tenere premuto 5 secondi → attiva Access Point e connessione Bluetooth.
• Tenere premuto 10 secondi → ripristino impostazioni di fabbrica.

Indicatore LED:

• AP attivo / Wi-Fi disattivato: lampeggio 1s ON / 1s OFF
• Wi-Fi attivo ma non connesso: 1s ON / 3s OFF
• Wi-Fi connesso: luce fissa
• Cloud non connesso: 1s ON / 5s OFF
• Cloud connesso: luce fissa
• Aggiornamento OTA: 0,5s ON / 0,5s OFF
• Pulsante premuto per 5 secondi: ½ secondo ON / ½ secondo OFF
• Pulsante premuto per 10 secondi: ¼ di secondo ON / ¼ di secondo OFF

L'elenco sopra inizia con lo stato iniziale del dispositivo e la priorità più bassa. Ogni stato successivo annulla quello precedente.

Specifiche tecniche:

Disegno tecnico:
