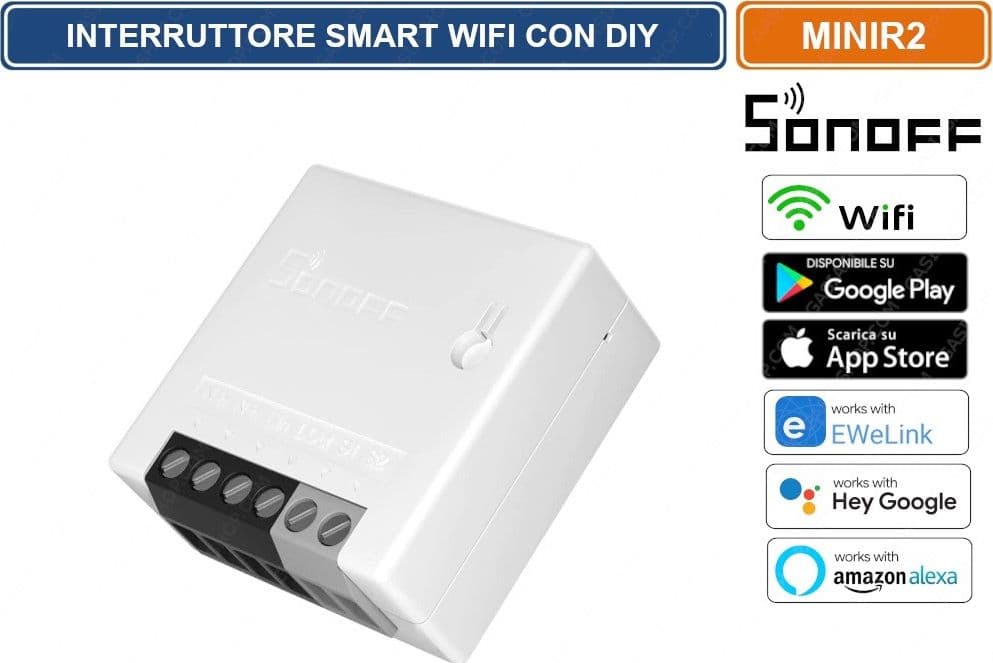

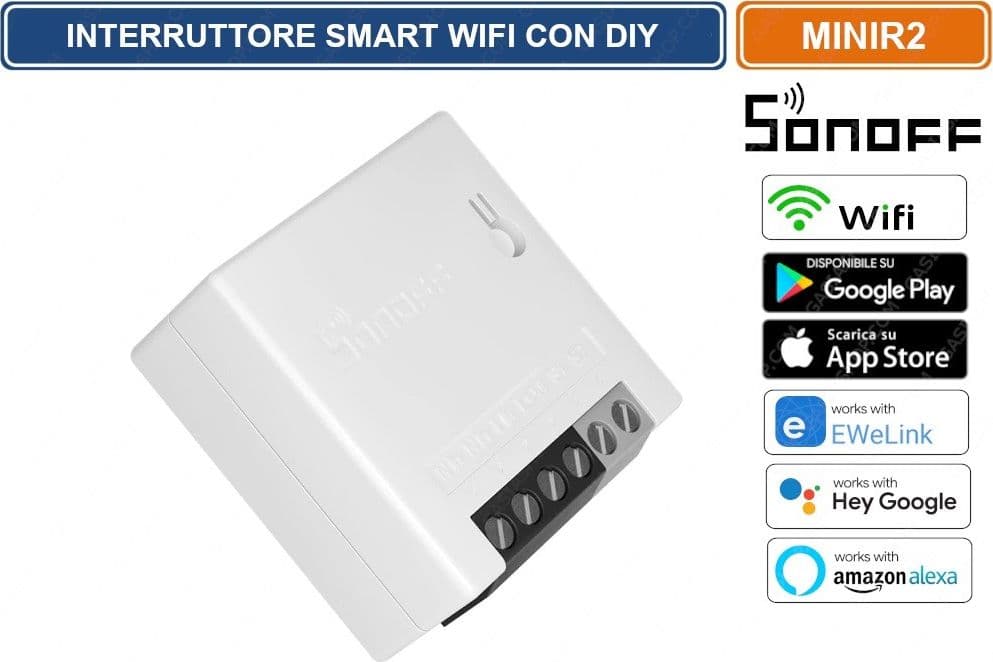

SONOFF MINIR2 INTERRUTTORE SMART WIFI IEEE 802.11 b/g/n 2.4GHz CON DIY GESTIBILE DA SMARTPHONE

Il Sonoff MINIR2 è un interruttore WiFi che consente di controllare da remoto mediante l’app eWeLink un qualsiasi carico elettrico potendosi integrare anche con un interruttore, pulsante, deviatore o relè esistente.

Accendi/spegni la luce da qualsiasi luogo, programma l'accensione/spegnimento e condividi l'APP con la tua famiglia per controllarla.

• Controllo remoto: da qualsiasi luogo mediante smartphone di qualsiasi carico elettrico
• Controllo vocale: mediante Alexa e Google Home
• Programmazione orari: di accensione e spegnimento
• Condivisone: controllo e stato con altre persone
• Sincronizzazione: in tempo reale su smartphone stato carico
• Scene: automatiche su dispositivi in base ad eventi
• Stato accensione: configurabile tra acceso, spento, stato precedente

Il carico elettrico massimo gestibile dal Sonoff Mini DIY e’ di 10 A / 2,2 kW.

Potete anche sfruttare la nuova modalità DIY che consente l’accesso diretto al Sonoff Mini senza transitare dal cloud eWeLink ma direttamente tramite l’invocazione di API locali.
Grazie alla modalità DIY l’aggiornamento a Tasmota puo’ essere effettuato totalmente via software.

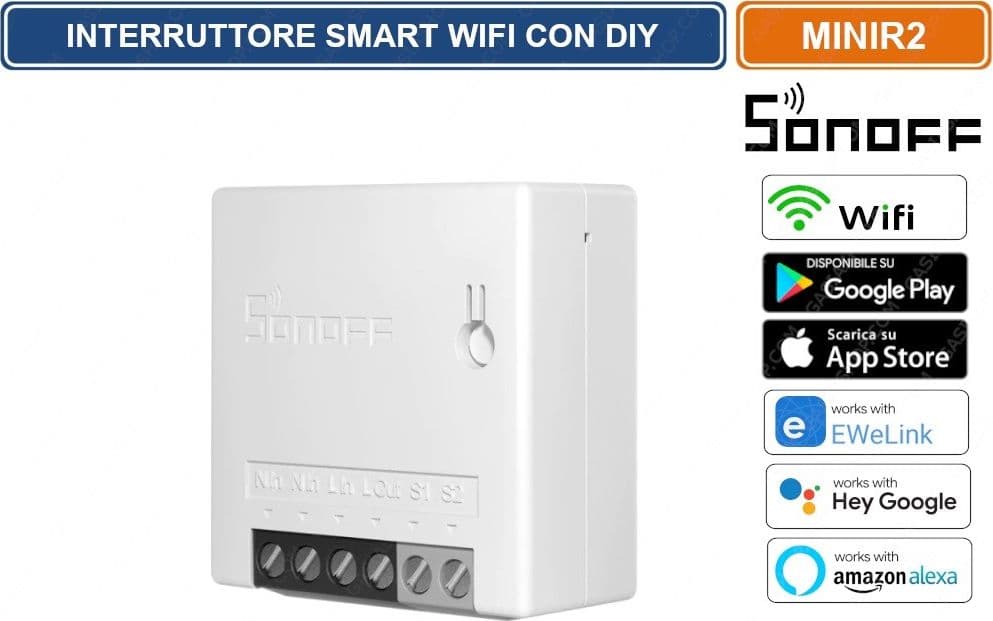

• due conduttori di ingresso (Input) per l’alimentazione del neutro (N In)
• un conduttore di ingresso (Input) per l’alimentazione della fase (L In)
• un conduttore di uscita (Output) per la fase (L In)
• due conduttori di ingresso (Input) per il comando del dispositivo Sonoff da un interruttore o deviatore esterno (S1 ed S2)

ATTENZIONE:

• i cavi di neutro sono comuni tra ingresso ed uscita, questo vuol dire che il contatto di uscita non fa altro che interrompere la fase dell’ingresso come in un interruttore unipolare: non e’ un contatto pulito ma un interruttore WiFi comandato mediante l’app eWeLink oppure tramite gli ingressi S1 ed S2.
• il comando mediante gli ingressi S1 ed S2 deve essere totalmente privo di tensione.

NOTE:

la lunghezza dei cavi di collegamento ad un comando di un impianto elettrico esistente può diventare particolarmente rilevante determinato il fenomeno di “Sonoff MINIR2 che si accende da solo“:

• correnti parassite, diafonia ed interferenza possono introdurre disturbi elettrici agli ingressi S1 ed S2
• il riconoscimento del comando esterno, a causa dei disturbi elettrici, può essere di conseguenza compromesso
• i disturbi elettrici possono essere filtrati collegando un ulteriore condensatore in parallelo agli ingressi S1 ed S2 (analogamente a quello interno, C23 nello schema precedente)
• la capacità del condensatore di filtro può essere indicativamente tra 1 uF e 22 uF
• se utilizzate un condensatore elettrolitico, poiché c’è polarità, il positivo va collegato all’ingresso S2 mentre quello negativo ad S1

Grazie alla disponibilità degli ingressi di comando S1 ed S2, Sonoff Mini supporta ora tre diverse modalità di attivazione esterna:

• Edge Mode: è adatto per interruttori e deviatori, che mantengono lo stato anche dopo la loro pressione come quello del carico comandato.
• Pulse Mode: è adatto per pulsanti, normalmente aperti (NA) e normalmente chiusi (NC), mediante il cui impulso viene cambiato lo stato del carico collegato.
• Following Mode: è adatto per sensori con contatto pulito, il carico comandato segue le variazioni di stato dell’ingresso (Un esempio applicativo del Following Mode è quello di un sensore di movimento ad infrarossi).

Inching (Spegnimento Automatico)

Grazie ad eWeLink e’ anche possibile utilizzare il dispositivo, oltreché come interruttore WiFi, anche come pulsante WiFi temporizzato grazie all’opzione inching in cui il ritardo tra il comando di accensione e lo spegnimento automatico è configurabile tra 0,5 e 3.600 secondi (1 ora)

Schema di Collegamento Stand-Alone

Utilizzando l’inching potete ottenere lo spegnimento temporizzato del carico collegato.

Schema di Collegamento con Interruttore/Pulsante

Nel caso di interruttore dovrete utilizzare l’Edge Mode, col pulsante il Pulse Mode.

Schema di Collegamento con Deviatore

Nel caso di deviatore utilizzate l’Edge Mode.

Schema di Collegamento con Relè

Nel caso di relè utilizzate l’Edge Mode

Grazie alla disponibilità del Pulse Mode, possiamo sostituire il relè esistente col Sonoff MINIR2 adottando quest’altro schema di collegamento:

Specifiche tecniche:

Disegno tecnico:
