Supporti per barre in rame autoestinguente IP00 resistenza al calore 130° C

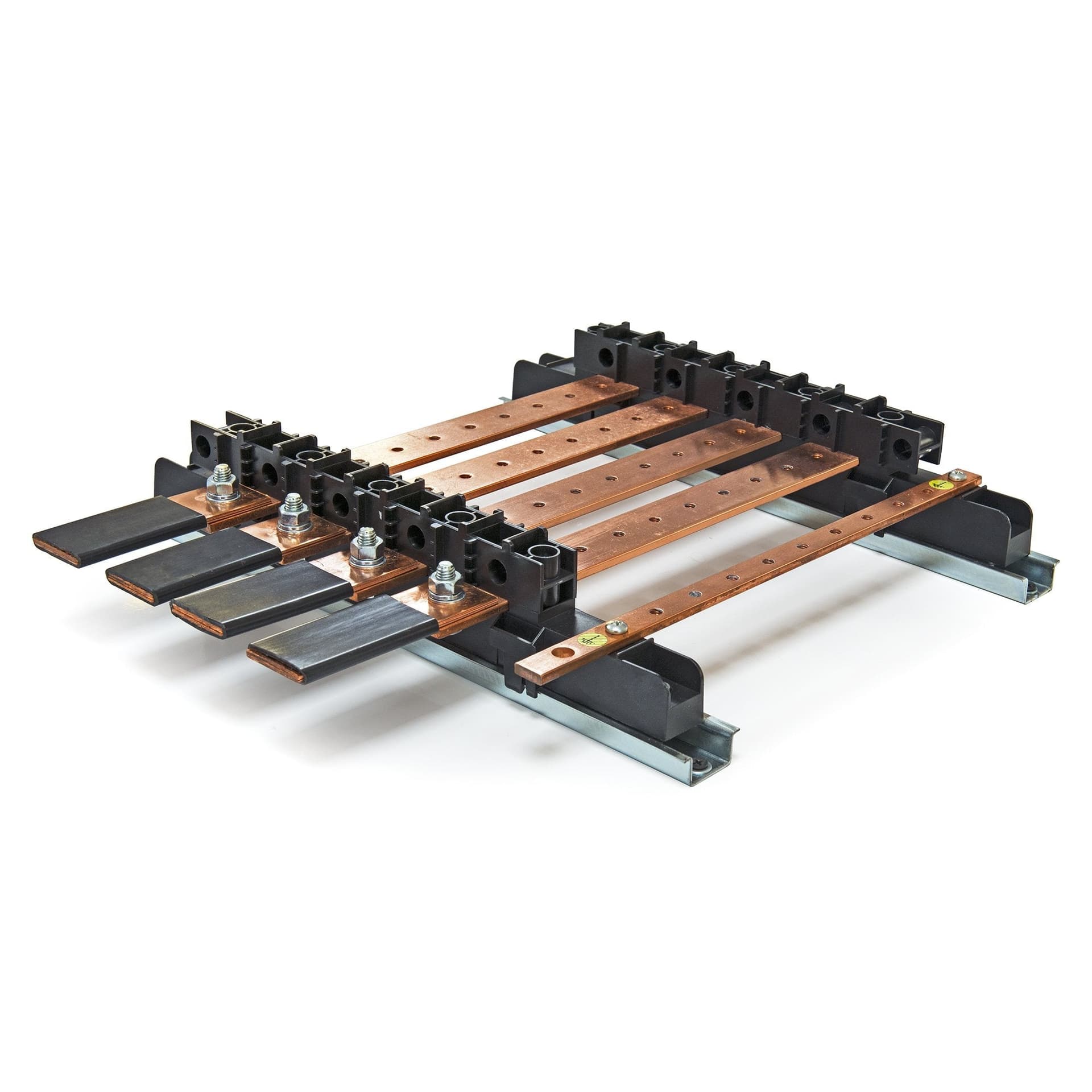

I supporti per barre in rame filettate si utilizzano per la distribuzione di potenza e operazioni di cablaggio all’interno di quadri elettrici e altri dispositivi con fissaggio diretto sulla carpenteria o su guide DIN, sia in senso orizzontale che verticale.

La gamma è composta da due tipologie: una lineare o di fondo, e l’altra a gradini o inclinata.

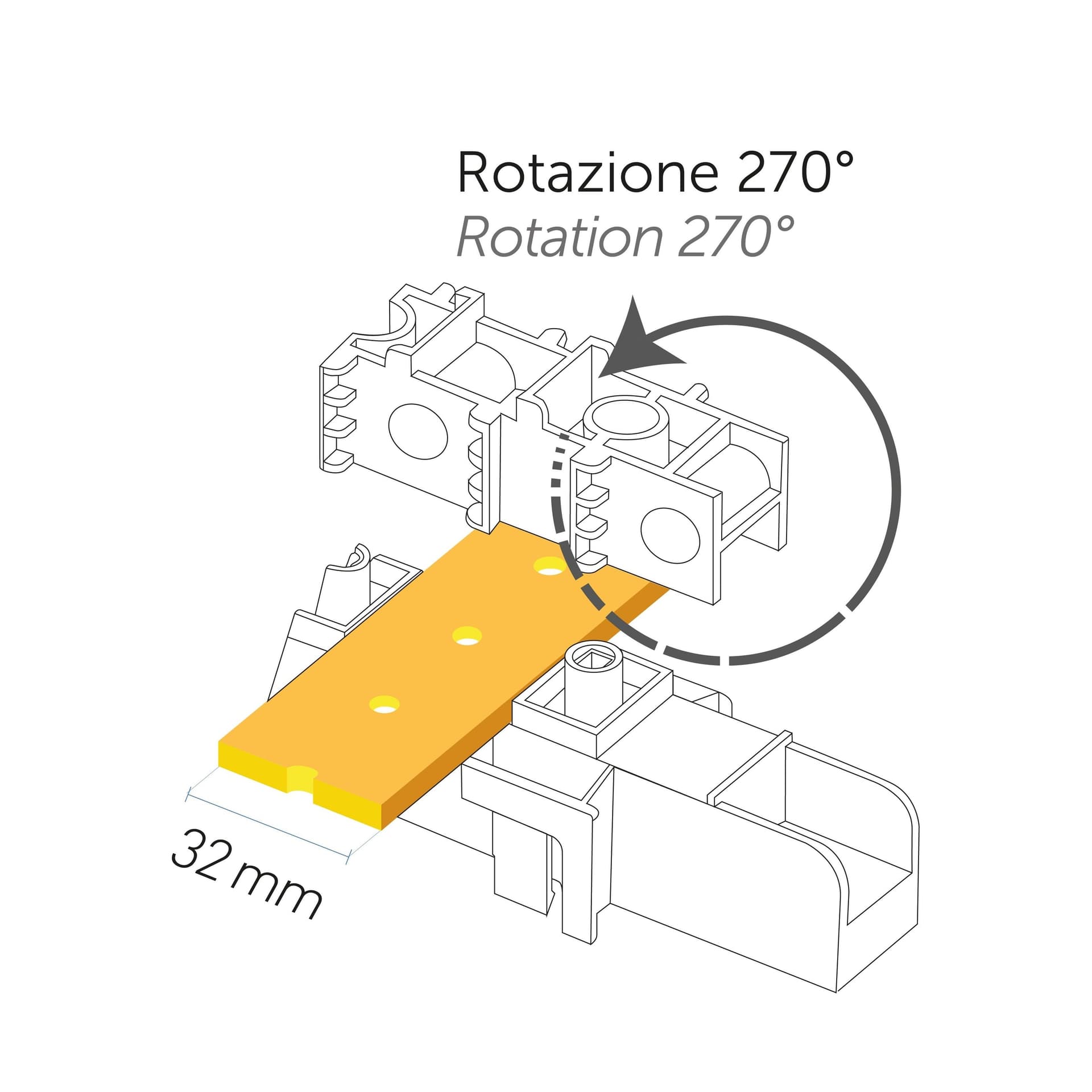

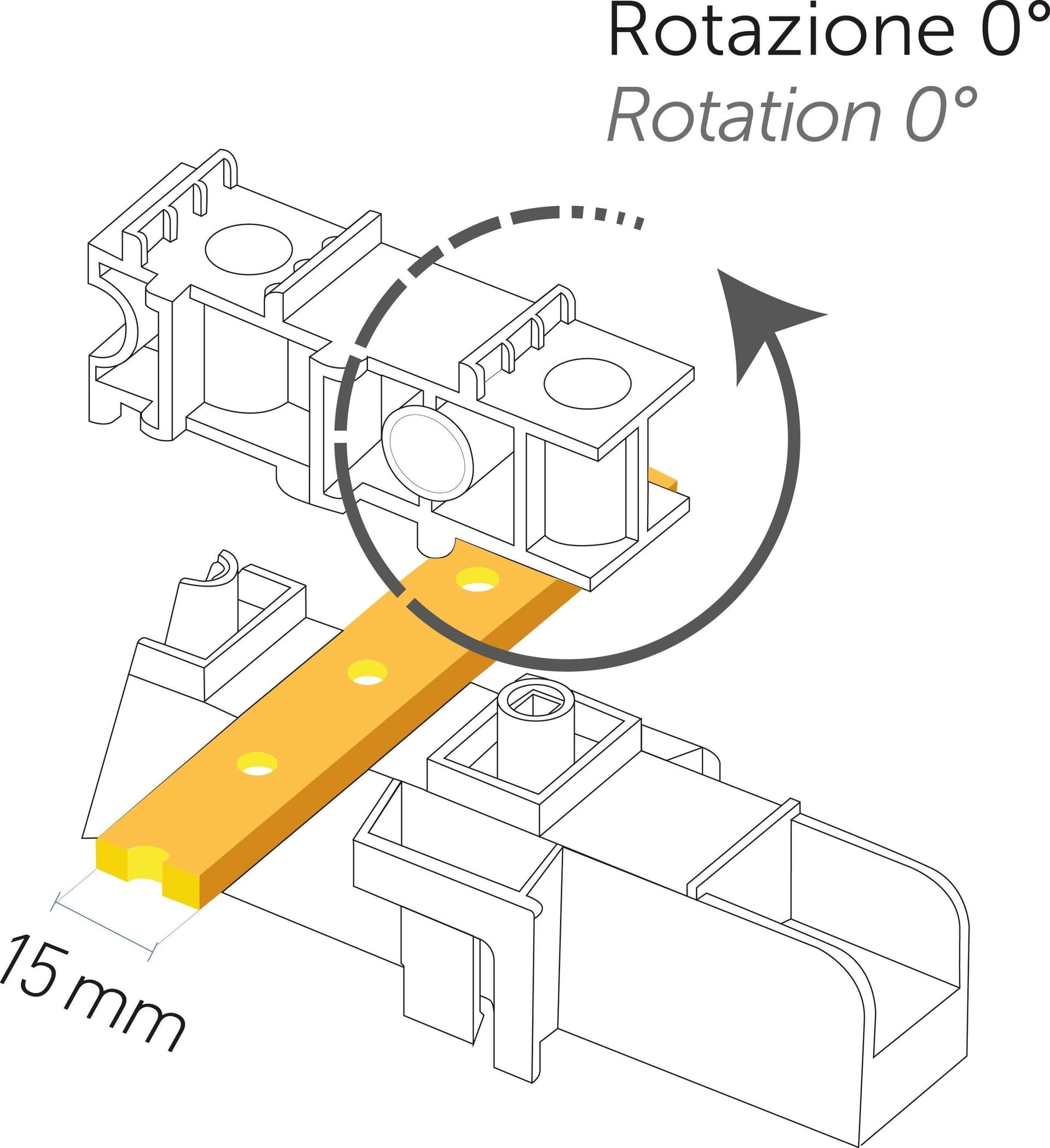

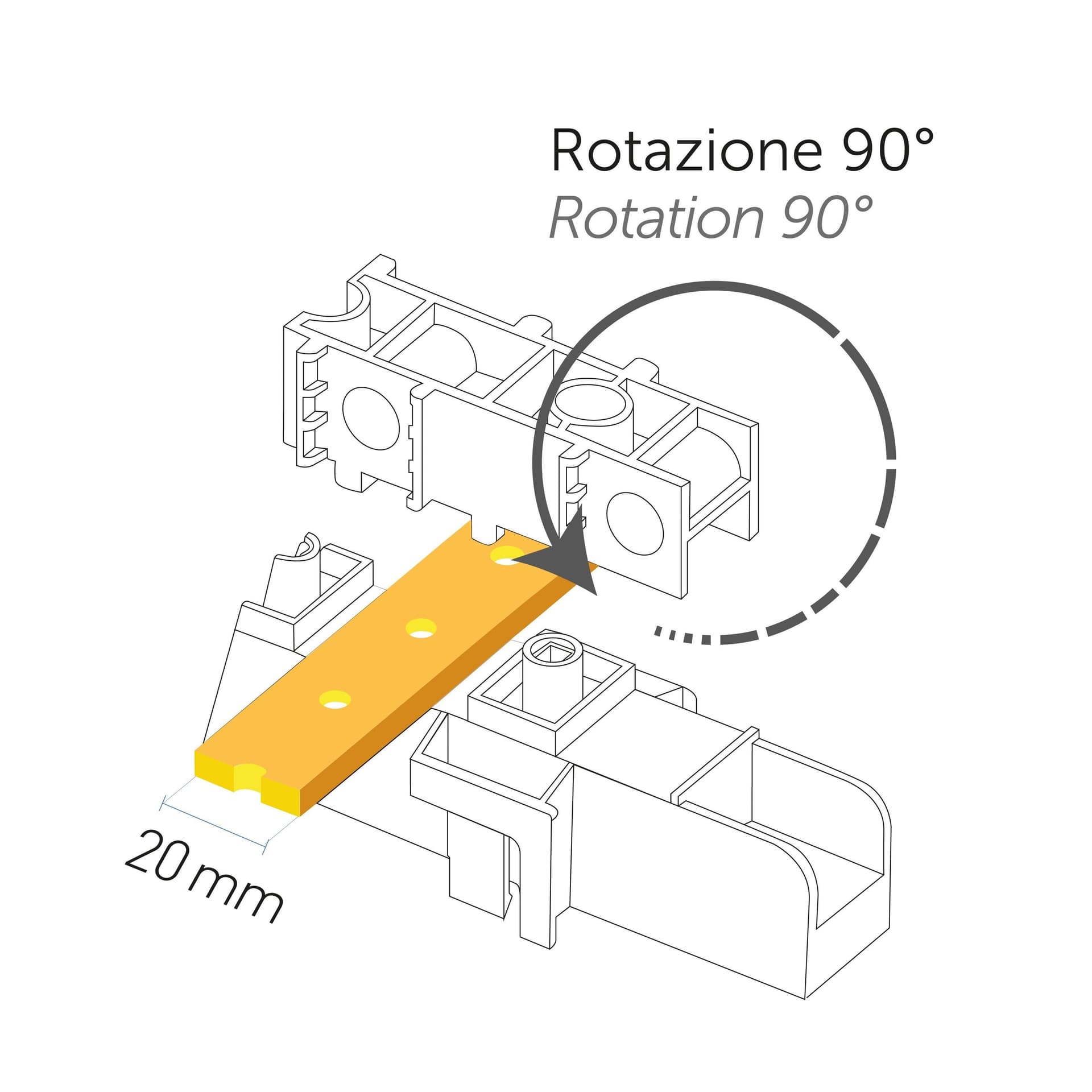

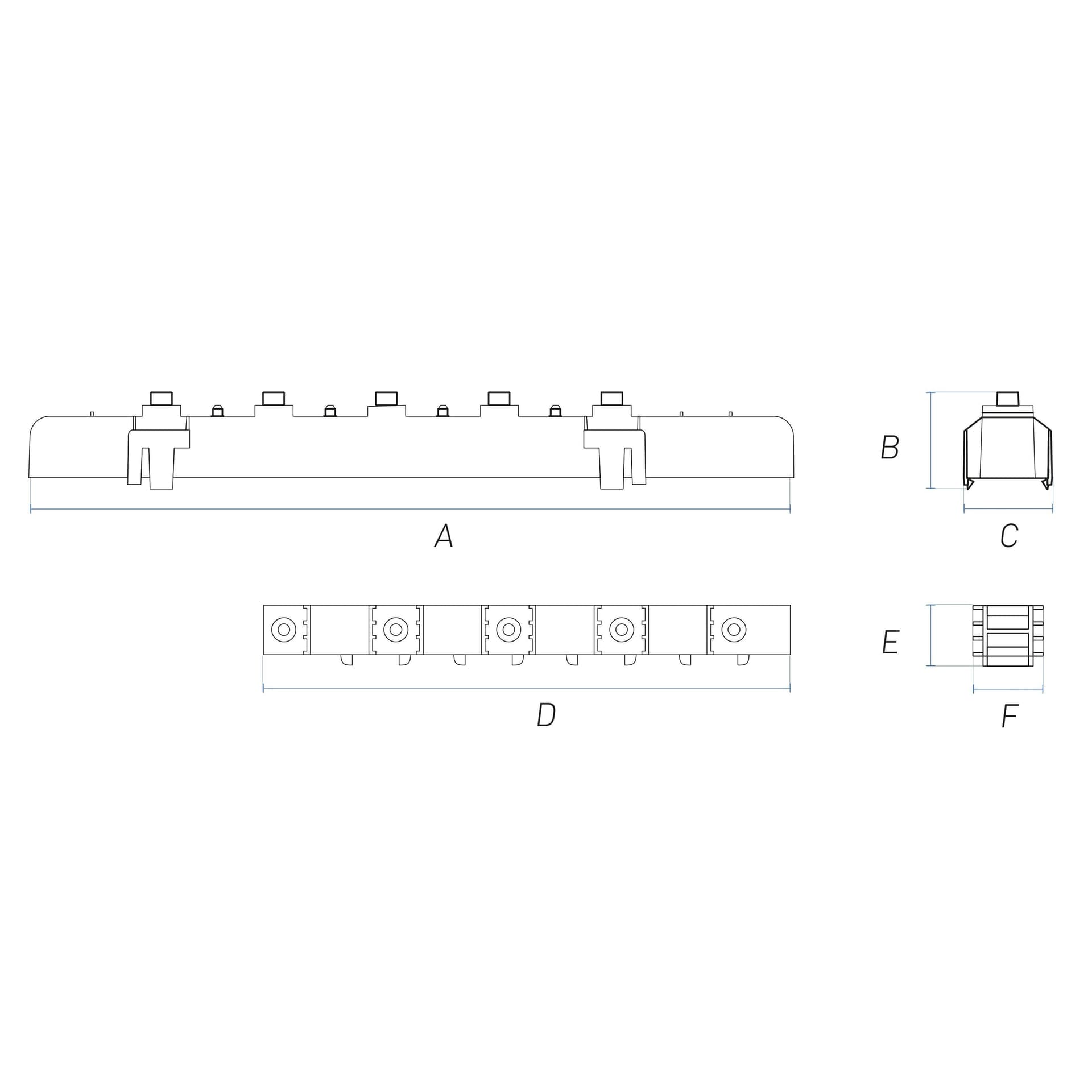

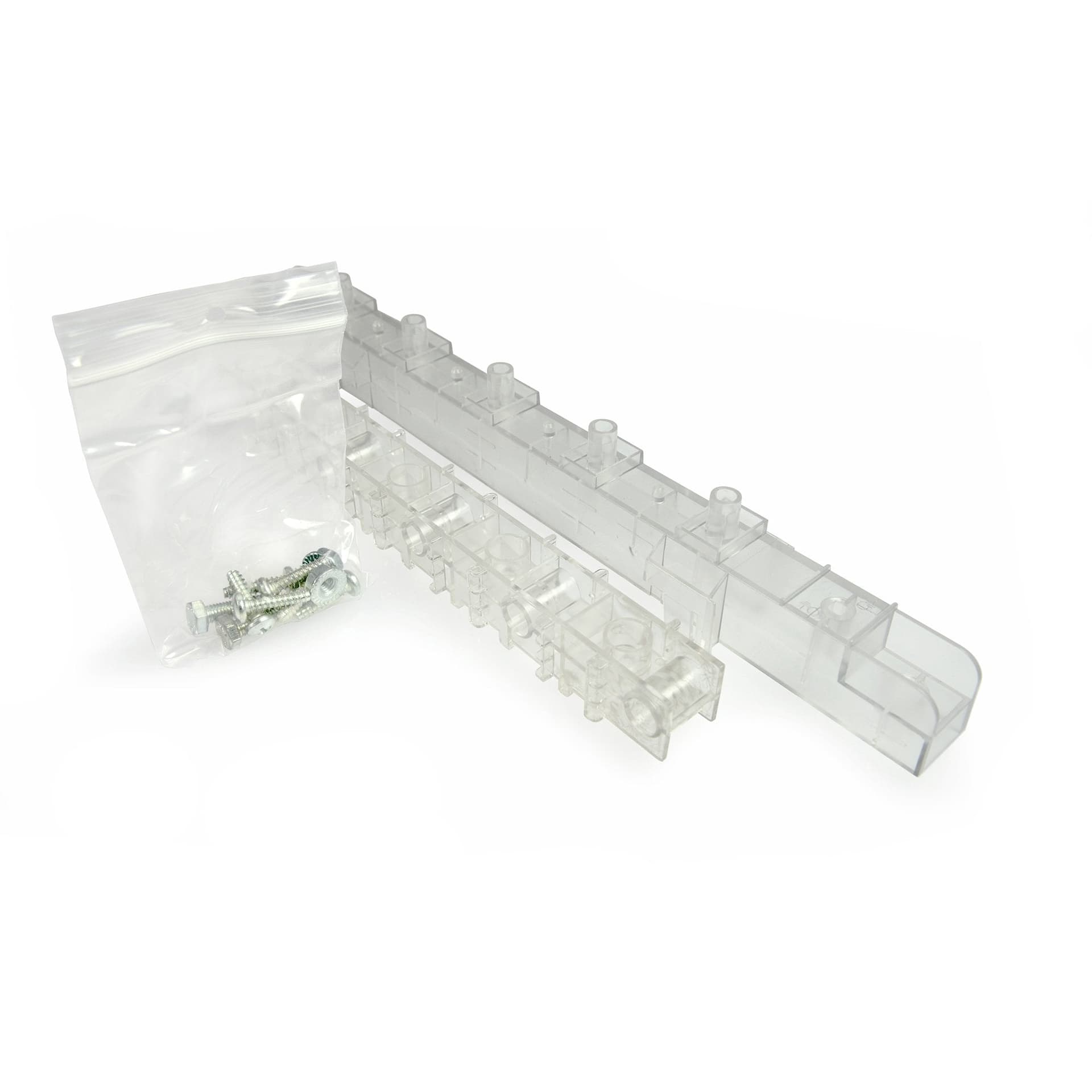

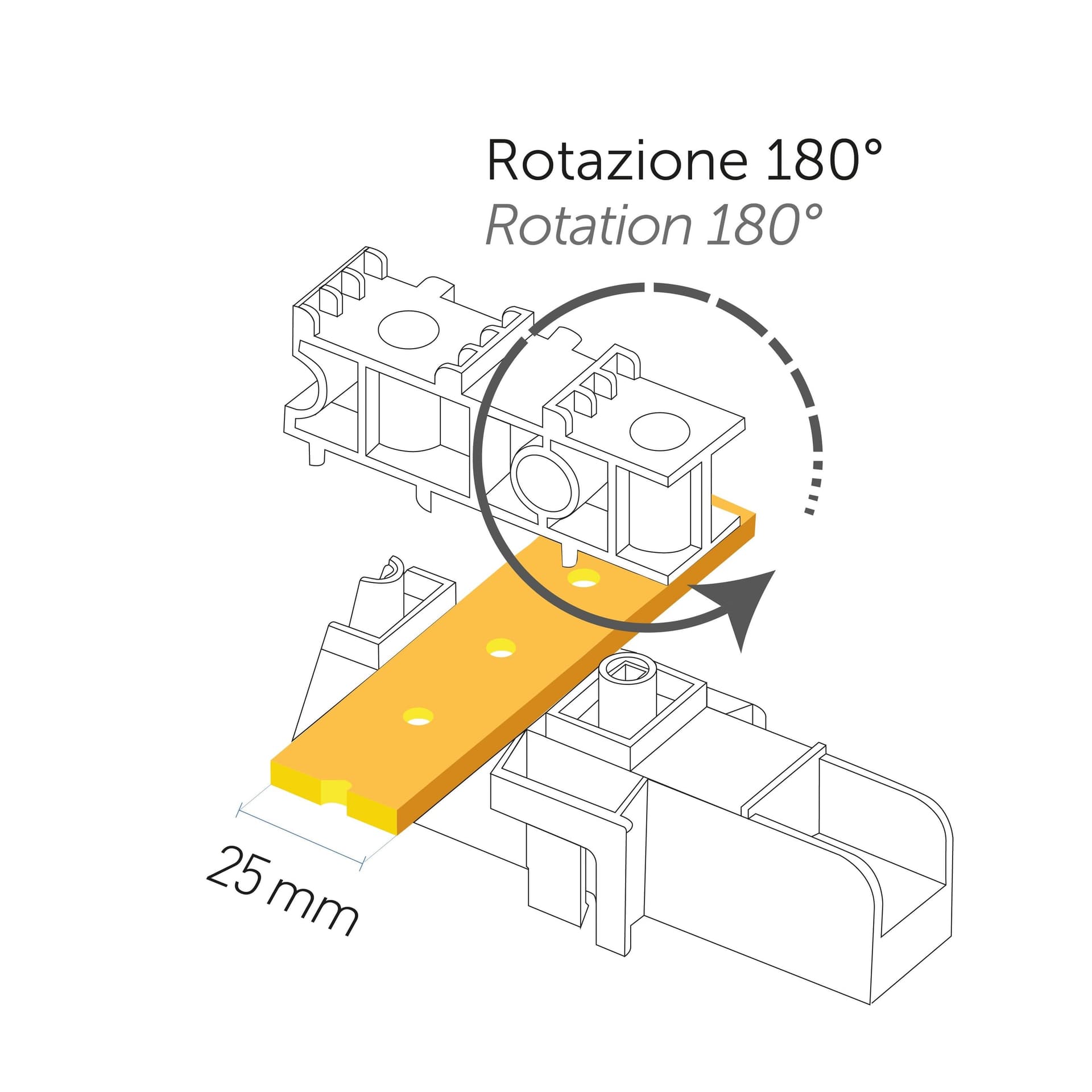

Il modello lineare CM5400, mediante la rotazione dei due supporti consente il montaggio di quattro tipologie di barre con larghezze differenti.

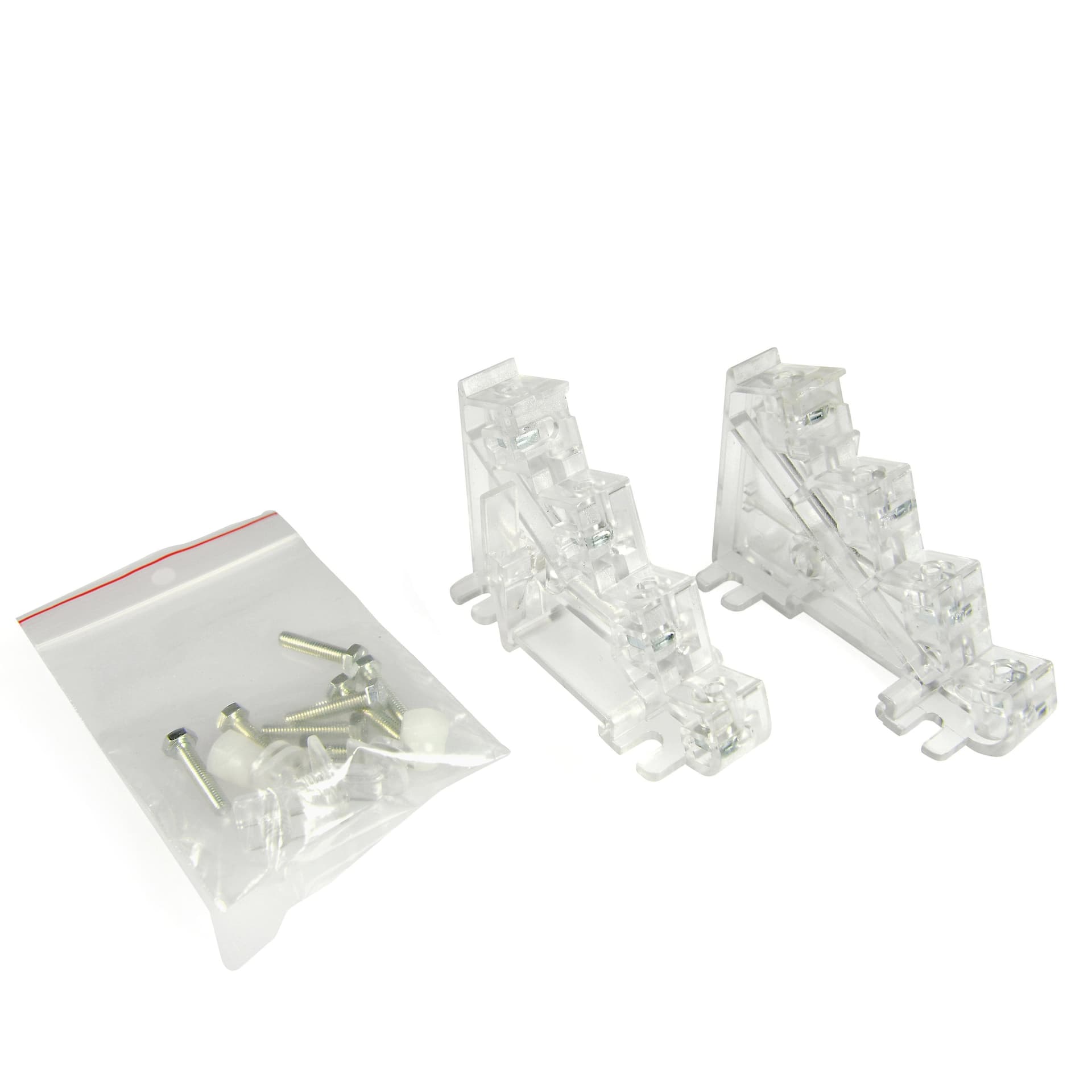

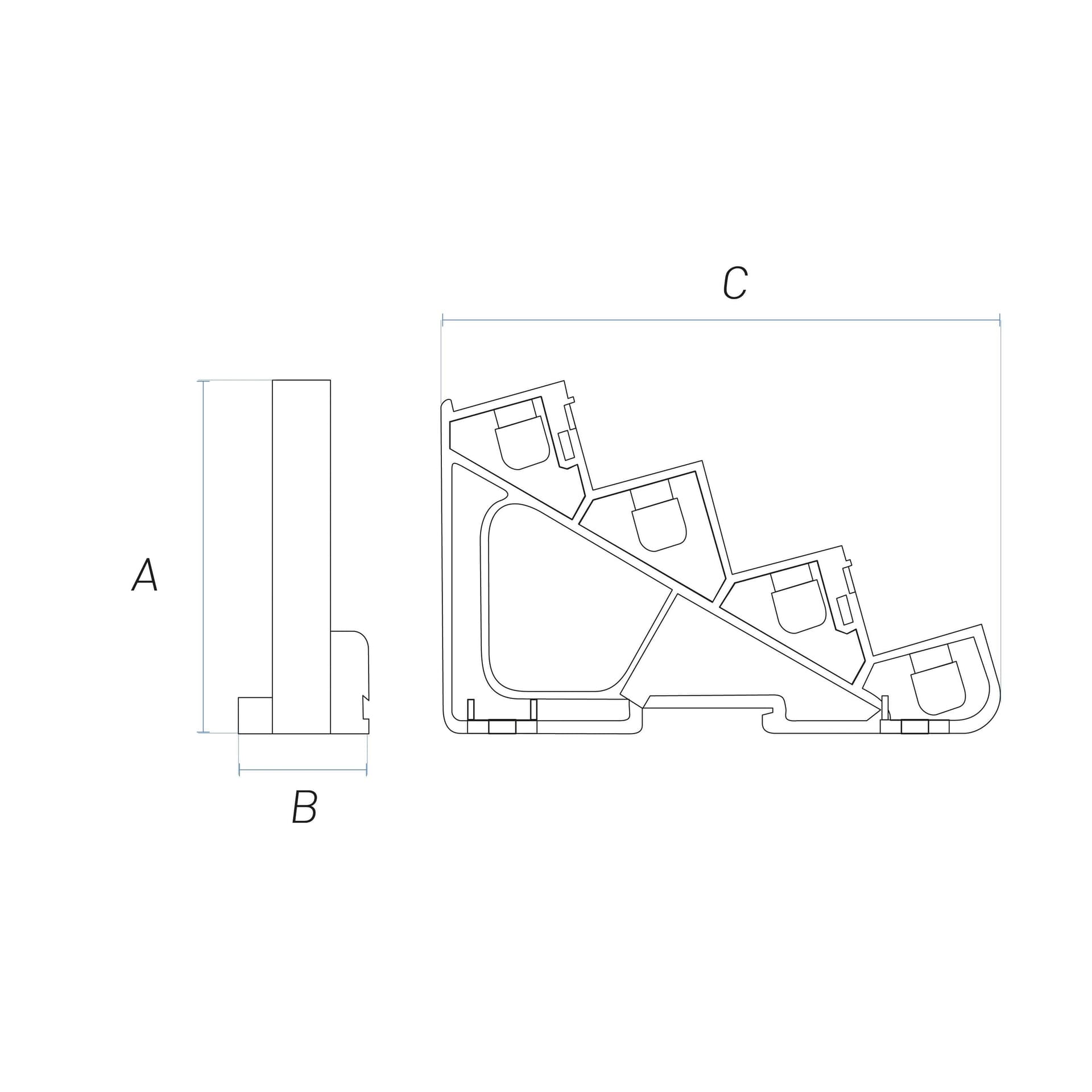

La seconda tipologia a gradini possiede due modelli tetrapolari, CM4160 e CM4400, che consentono il montaggio inclinato delle barre sulle guide presenti sul singolo supporto.

Il montaggio su guida DIN, nel CM4160 è facilitato dal sistema flessibile a clip regolabile manualmente, mentre nel CM4400 è consentito dal sistema regolabile vite /dado.

MATERIALI

• Policarbonato autoestinguente - corpo isolante

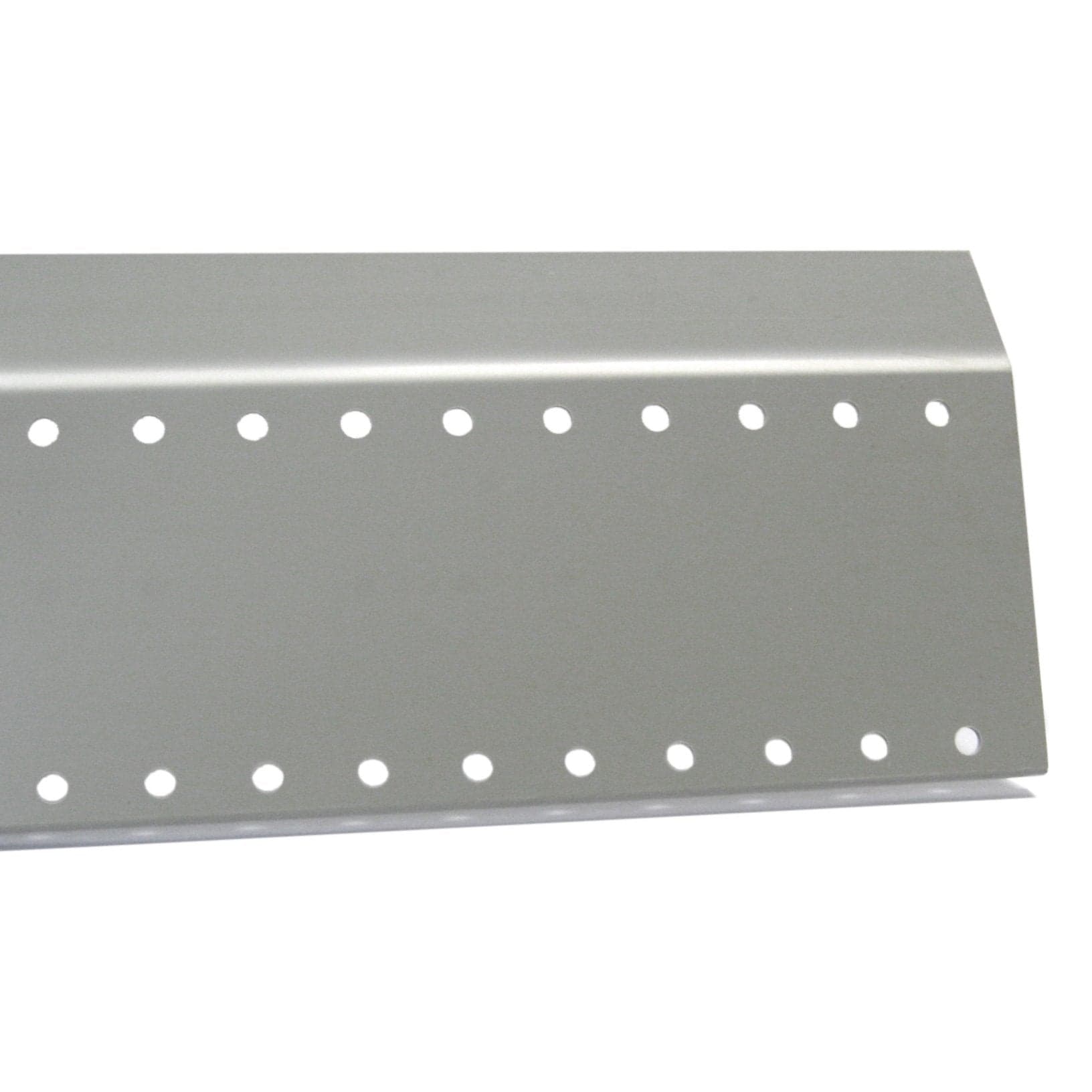

• Tecnopolimero a base di PVC autoestinguente - coperchio
• Poliammide - tappi
• Acciaio zincato - viteria

CARATTERISTICHE GENERALI

• Grado di protezione: IP00
• Tensione nominale 500 V
• Grado di infiammabilità secondo UL94
• Resistenza al calore 130 °C
• Temperatura di esercizio: 85 °C
• 850 °C alla prova del filo incandescente

VANTAGGI

• Versatilità di montaggio sia su guide DIN che su fondo quadri;
• Montaggio veloce a scatto su guida DIN;
• Flessibilità di montaggio del sistema lineare con barre di sezione differente;
• Predisposizione per inserimento quinta barra nel modello lineare (solo per sezioni 15x5 mm2, 20x5 mm2)

CERTIFICAZIONI E NORME

• EN 17-13/1
• EN 60439-1
• EN 60439-2
• Direttiva RoHS2 2011/65/EU
