Descrizione

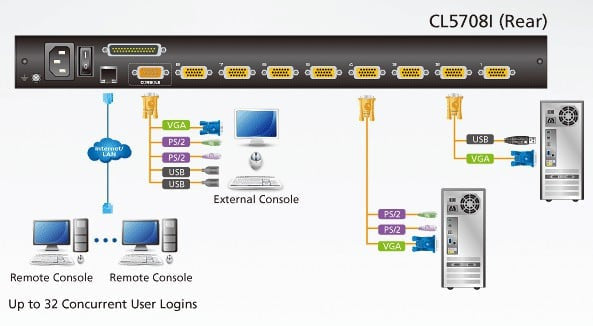

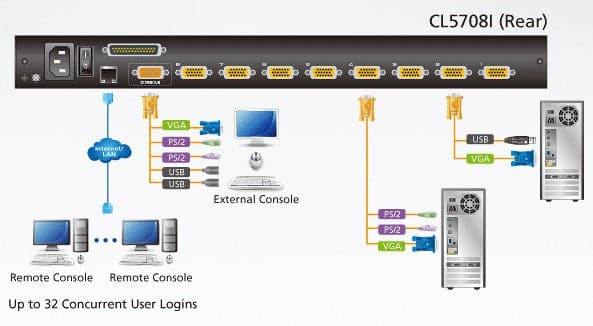

Lo switch KVM LCD Slideaway™ CL5708I è una unità di controllo che consente di accedere a più computer da una singola console KVM PS/2 o USB (tastiera, video e mouse). Un singolo CL5708I può controllare fino a 8 computer. Possono essere collegati a Daisy-chain al CL5708I fino a 15 switch KVM aggiuntivi in modo da poter controllare fino a 128 computer da una singola console KVM.
Lo switch KVM LCD CL5708I è una unità di controllo KVM basata su IP che consente sia agli operatori locali che remoti di monitorare e accedere a più computer. Gli utenti remoti possono accedere agli switch tramite Internet mediante il browser web utilizzando TCP/IP come protocollo di comunicazione remota. Il CL5708I supporta fino a 32 accessi utente simultanei per l accesso al computer a singolo bus. La funzione integrata che ri-assembla il programma di chat Internet, Bacheca messaggi, consente la comunicazione reciproca. La possibilità di scambiare le informazioni in tempo reale consente di collaborare nella gestione dell installazione in modo fluido ed efficiente.

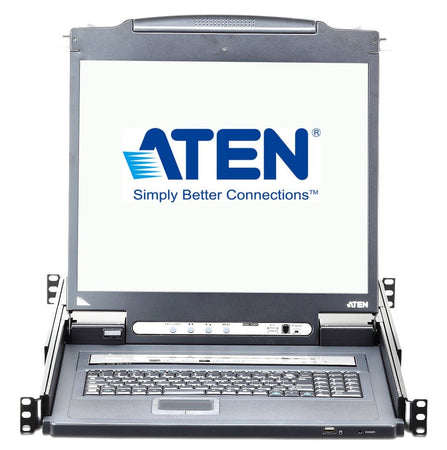

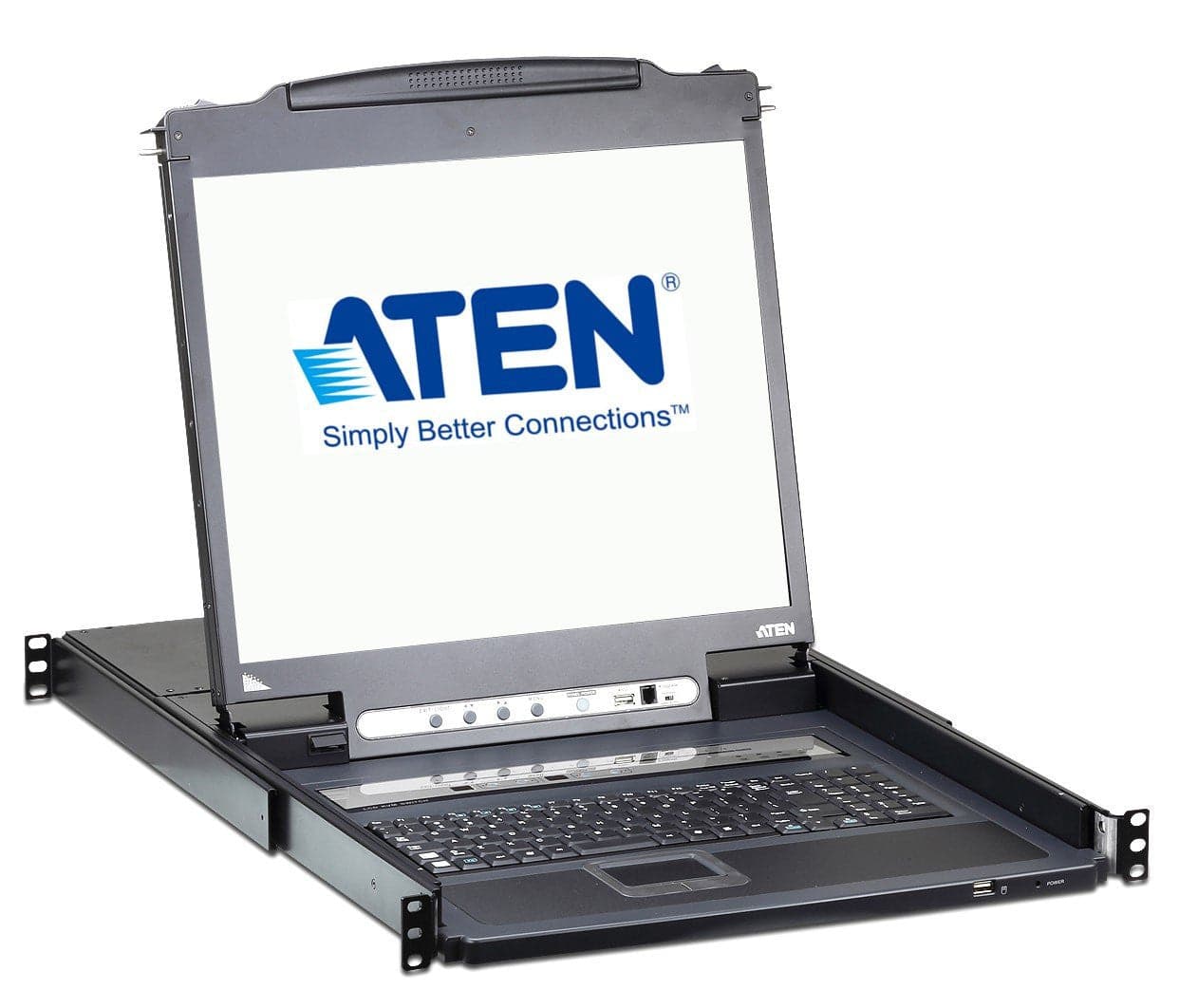

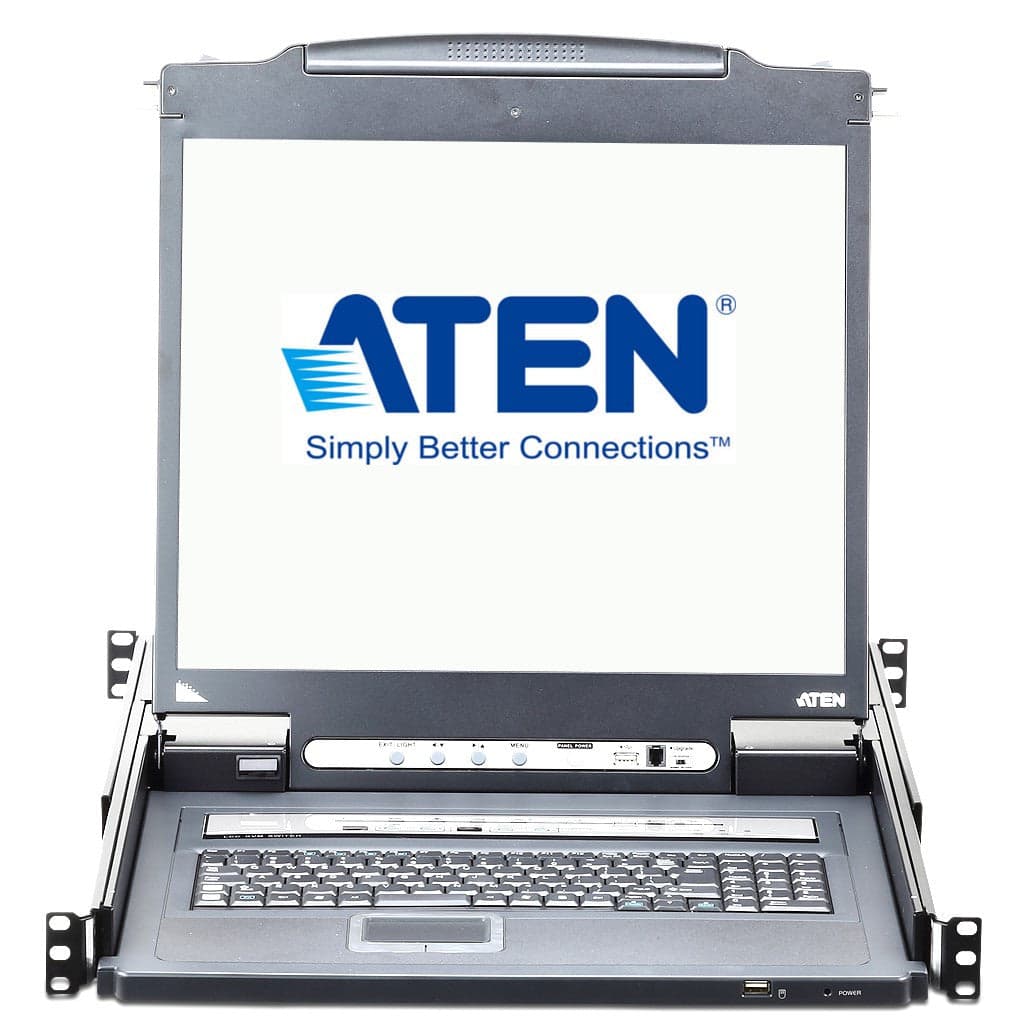

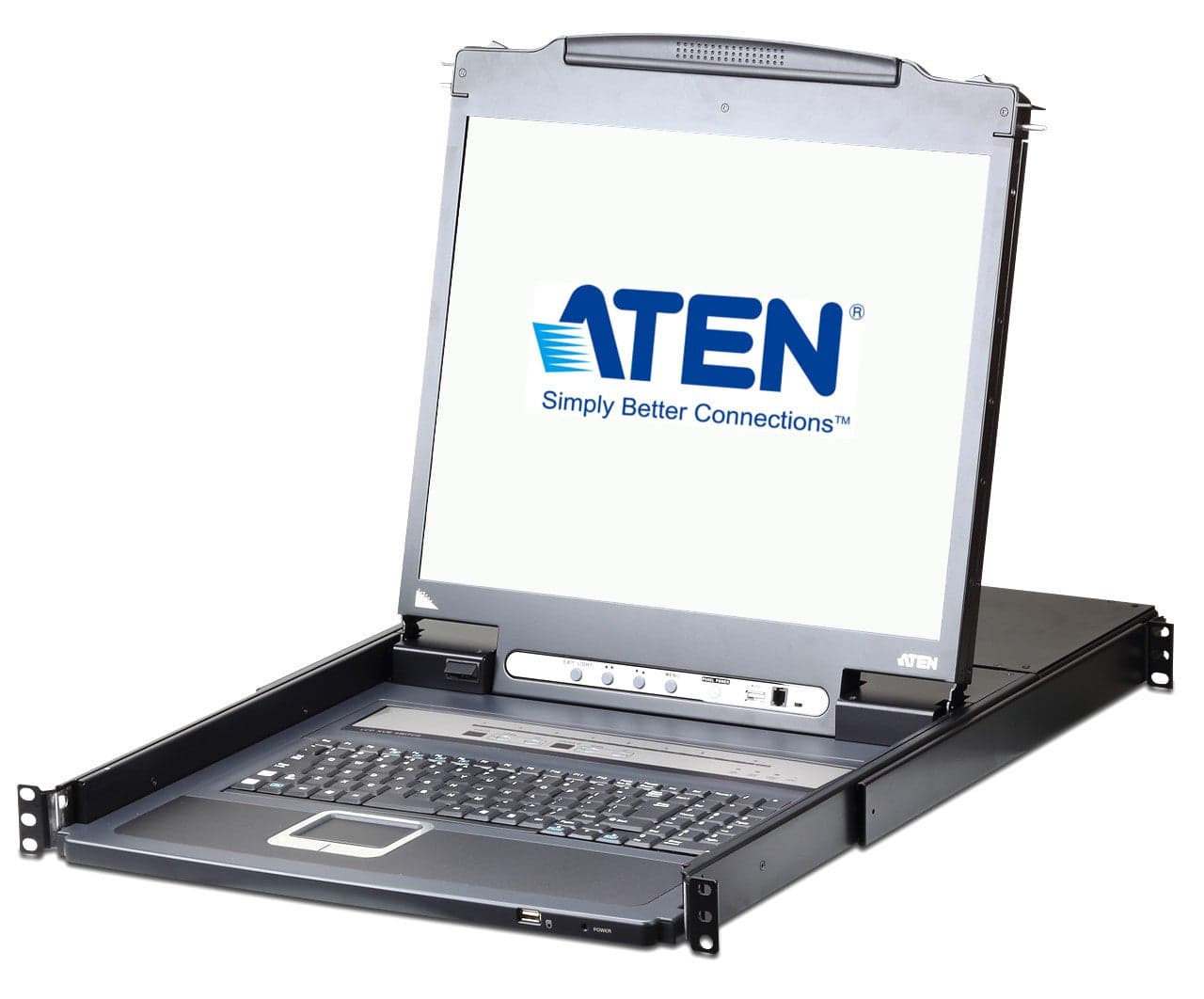

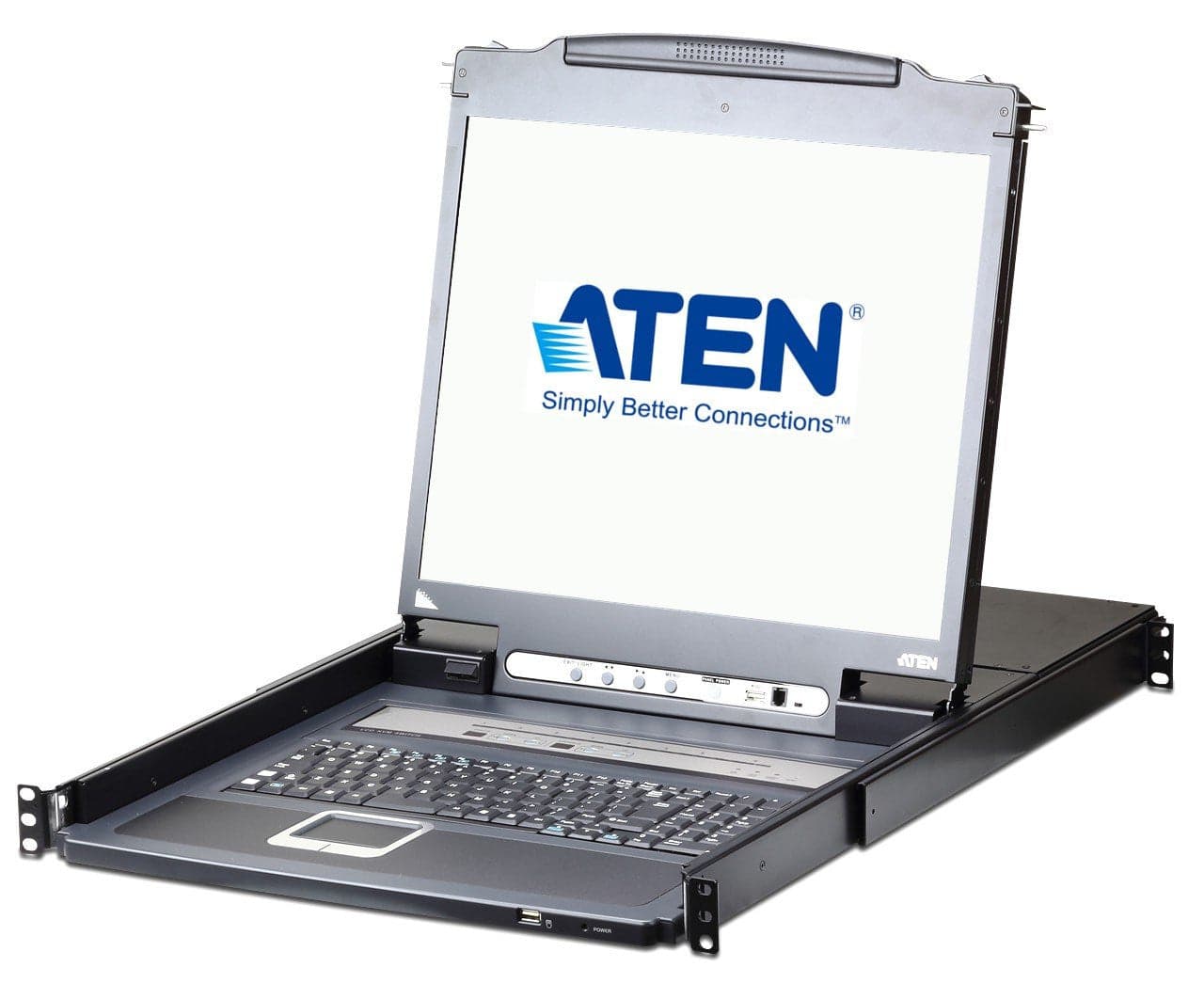

CL5708I offre un approccio ottimizzato e salva spazio per la tecnologia switch KVM integrando una tastiera, un monitor LCD a retroilluminazione LED da 17 o 19 e un touchpad in un case scorrevole per il montaggio su rack 1U. Inoltre, poiché CL5708I è integrato in un design modulare, la sezione KVM può essere rimossa dalla sezione switch per eseguire in modo comodo la manutenzione e la riparazione.
Tra le altre fantastiche funzioni di CL5708I, la Modalità Panel Array offre la possibilità di monitorare l uscita video dei server durante l installazione; mentre la funzione Mouse DynaSync™ sincronizza automaticamente i movimenti del puntatore del mouse locale e remoto per un allineamento perfetto senza considerare le impostazioni di accelerazione del mouse sul server.
CL5708I supporta i protocolli di sicurezza più elevati, ad esempio la crittografia TLS 1.2 per il browser, e la crittografia RC4 a per una trasmissione sicura dei dati di tastiera, mouse e video. Per rendere più semplice e efficiente l integrazione della gestione degli utenti, CL5708I supporta anche l autenticazione e l autorizzazione mediante server autorizzati di terze parti, come ad esempio RADIUS, LDAP, LDAPS e MS Active Directory.
Hardware
· Luce di illuminazione LED esclusiva studiata da ATEN per illuminare la tastiera e il touchpad e consente una migliore visibilità in caso di scarsa illuminazione
· Console KVM integrata con monitor LCD con retroilluminazione LED da 17 o 19 in case Slideaway™
· Tecnologia salva spazio, fino a due console (un bus) per controllare fino a 8 computer
· Collegamento a Daisy-chain di fino a 15 unità aggiuntive, controllo di fino a 128 computer da una singola console (con switch KVM compatibili: ACS1208A, ACS1216A, CS1708A, CS1716A)
· Porta console aggiuntiva per la gestione dei computer da una console esterna (monitor VGA, tastiera e mouse USB o PS/2)
· Qualità video superiore, fino a 1280 x 1024 a 75 Hz; DDC2B per la console locale; fino a 1920 x 1200 a 60 Hz/deep color a 24 bit per le sessioni remote
· Interfaccia doppia, supporta computer e console con tastiere e mouse PS/2 o USB
· La porta USB del modulo LCD consente ai computer connessi di accedere alle periferiche USB*
· Rilevamento automatico della posizione della stazione nelle installazione con collegamento a Daisy-chain; non necessaria per l impostazione di switch dip manuale; il LED del pannello frontale indica la posizione della stazione
· Collegabile a caldo, aggiungere o rimuovere i computer senza spegnere lo switch
· Emulazione di tastiera e mouse (PS/2 e USB) per la commutazione e l avvio simultaneo di più computer anche quando la console punta altrove
· Supporta le tastiere USB multimediali per Windows, Mac e Sun
· Supporta mouse USB esterni
· Video DynaSync™, archivia l EDID (Extended Display Identification Data) del monitor console per ottimizzare la risoluzione dello schermo
· Montabile su rack in un rack di sistema 1U
· Il modulo LCD ruota fino a 115 gradi per un angolo di visione confortevole
* La funzione periferica USB funziona solo con il collegamento di un set di cavi USB. Non funziona con il collegamento di un set di cavi PS/2.
Gestione
· Scelta del computer tramite i pulsanti push sul pannello frontale, tasti di scelta rapida e menu OSD multilingue
· Fino a 32 accessi simultanei
· Supporto per interfaccia web multilingue con OSD locale e remoto con struttura ad albero
· Qualità video regolabile per adattarla in modo flessibile a diversi ambienti di rete
· Modalità ricerca automatica per il monitoraggio continuo dei computer selezionati dall utente
· Modalità trasmissione: le operazioni dalla tastiera possono essere eseguite contemporaneamente su tutti i computer selezionati durante l installazione (installazione software, spegnimento sistema, ecc)
· Aggiornamenti firmware contemporaneamente per tutti gli switch KVM collegati a Daisy-chain (CS1708A, CS1716A) mediante il cavo di collegamento a Daisy-chain
· Integrazione con il software di gestione centralizzata CC2000
· Backup e ripristino delle impostazioni di configurazione e account utente
· Registro eventi
· Compatibile IPv6
Interfaccia di facile utilizzo
· L interfaccia grafica utente basata su browser e AP, insieme all OSD gestito da menu per la console locale, offre un interfaccia potente, intuitiva, facile da usare, multi lingue per ridurre il periodo di addestramento dell utente e aumentare la produttività
· Supporto multipiattaforma – Windows, Linux, Mac e Sun
· Supporto multibrowser (IE, Mozilla, Firefox, Safari, Opera, Netscape)
· La Modalità Panel Array consente all utente di monitorare contemporaneamente più server da un singolo schermo, ciascuna uscita video del server selezionato è visualizzata in un pannello separato, gli utenti possono selezionare in modo semplice il numero di pannelli da visualizzare
· Supporto per il software client Windows e client Java; il client Java funziona con tutti i sistemi operativi
· Attivazione/disattivazione segnale acustico mediante combinazione di tasti e OSD
· Supporto lingua tastiera: Inglese (US), Inglese (UK), Francese, Tedesco, Tedesco (Svizzera), Greco, Ungherese, Italiano, Giapponese, Coreano, Russo, Spagnolo, Svedese e Cinese Tradizionale
Sicurezza avanzata
· Trasmissione sicura di tastiera/mouse/video mediante crittografia RC4 a 128 bit
· Supporta la crittografia dati TLS 1.2 e i certificati RSA a 2048 bit per la protezione degli accessi utente dal browser
· Due livelli di sicurezza con password, solo gli utenti autorizzati possono visualizzare e controllare i computer; fino a 64 account utente con profili separati per ciascuno
· Supporto autenticazione esterna (remota): RADIUS, LDAP, LDAPS, MS Active Directory
· Supporto per filtro IP/MAC
· Accesso locale e remoto autenticato
Desktop remoto virtuale
· Finestra desktop remoto ridimensionabile
· La Bacheca messaggi consente agli utenti che hanno eseguito l accesso di comunicare con gli altri, consente inoltre all utente di avere il controllo esclusivo delle funzioni KVM
· Mouse DynaSync™
· Tastiera su schermo con supporto multi lingue
· Accesso livello BIOS
Collegamenti del computer
· Diretto: 8
· Massimo: 128 (via collegamento a cascata)
Seleziona porta
· OSD, Tasto di scelta rapida, Pulsanti

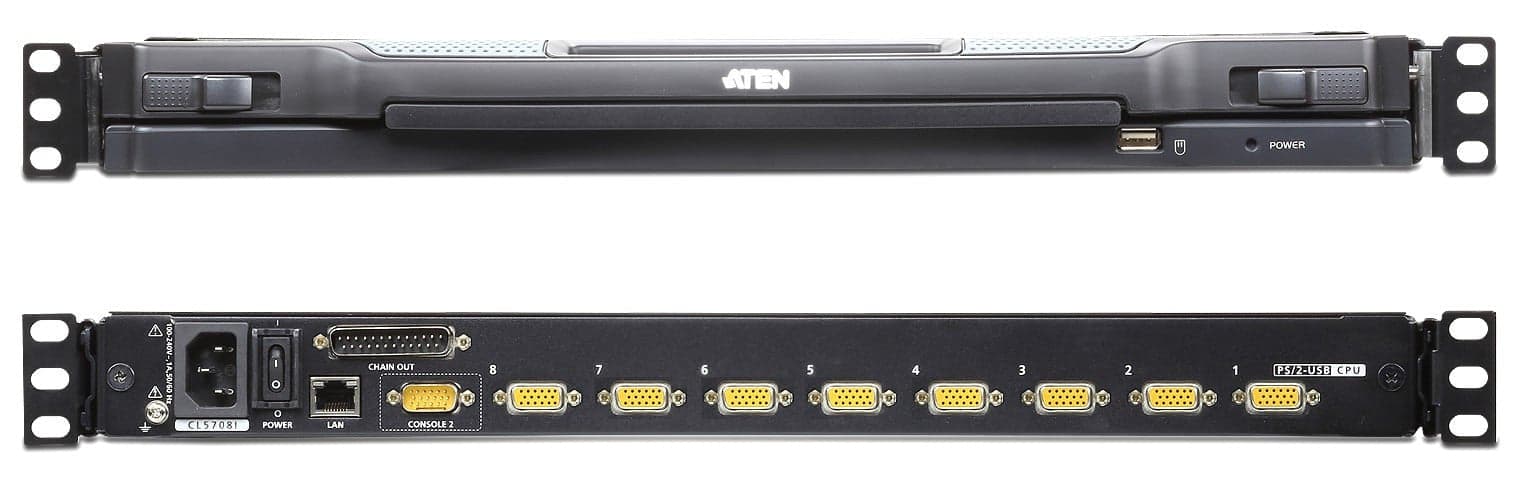

Connettori
· Porte console esterna: 1 x SPHD-18 maschio (giallo)
· Porta mouse esterno: 1 x USB di tipo A femmina
· Porte KVM: 8 x SPHD-17 femmina (giallo)
· Porte di interconnessione: 1 x DB-25 maschio (nero)
· Aggiornamento firmware: 1 x RJ-11 femmina
· Alimentazione: 1 x Prese CA tripolari
· Porta USB: 1 x USB di tipo A femmina
· Porte LAN: 1 x RJ-45 femmina
Interruttori
· Ripristino: 1 x Pulsante semi-incassato
· Alimentazione: 1 x Interruttori basculanti
· Aggiornamento firmware: 1 x Interruttore
· Regolazione LCD: 4 x Pulsante push
· On/Off LCD: 1 x LED pulsante (arancio)
· Seleziona porta: 2 x Pulsante push
· Selezione stazione: 2 x Pulsante push
LED
· ID porta: 2 x LED display 7 segmenti (giallo)
· ID stazione: 2 x LED display 7 segmenti (giallo)
· Alimentazione: 1 (verde scuro)
· Blocco:
- 1 x Blocco numeri (verde)
- 1 x Blocco maiuscole (verde)
- 1 x Blocco scorrimento (verde)
· Online: 8 x (arancione)
· 10/100 Mbps: 1 (arancio/verde)
Specifiche del pannello
· Modulo LCD: LCD TFT da 17
· Tempo di risposta: 5 ms
· Angolo di visione: 170° (O), 160° (V)
· Dimensioni pixel: 0,264 mm x 0,264 mm
· Colori supportati: 16,7 milioni di colori
· Rapporto di contrasto: 41.66736111111111
· Luminosità: 250 cd/m²
Emulazione
· Tastiera / Mouse: PS/2, USB
Video
· Locale: 1280 x 1024 a 75 Hz; DDC2B
· Remoto: 1920 x 1200 a 60 Hz
· Intervallo di scansione: 1-255 secondi
Carico potenza ingresso
· 100-240 V CA, 50-60 Hz, 1 A
Consumo
· 120 V/15,2 W; 230 V/16 W
Caratteristiche ambientali
· Temperatura di esercizio: 0-50°C
· Temperatura di conservazione: -20-60°C
· Umidità 0-80% di umidità relativa, senza condensa
Dimensioni
· Larghezza: 48,00 cm
· Profondità: 64,27 cm
· Altezza: 4,40 cm
Contenuto della confezione
· 1x Switch KVM over IP LCD CL5708I con kit per il montaggio su rack standard
· 2x 2L-5202U cavi KVM personalizzati (VGA, USB; 1,8 m/6 piedi)
· 1x LIN5-27X6-U22G cavo console personalizzato (VGA, USB, PS/2; 27 cm/0.88 piedi)
· 1x LIN5-04A2-J11G cavo per l aggiornamento firmware
· 1x LIN2-418K-E12G cavo di alimentazione
· 1x istruzioni per l utente
