Terminale rapido ad occhio ø mm.6

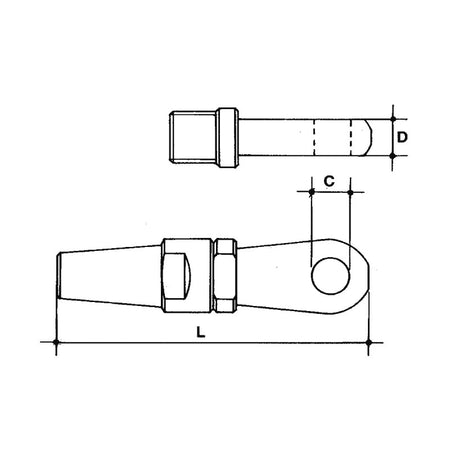

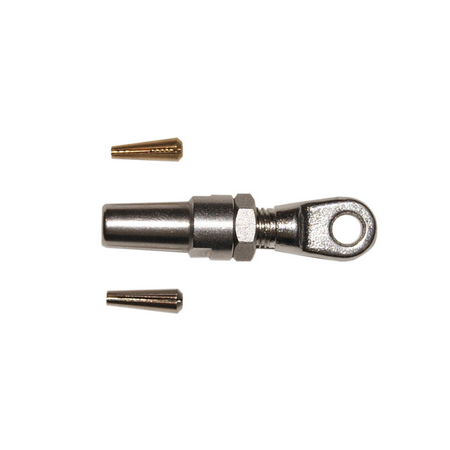

Terminali rapidi ad occhio in acciaio inox AISI 316. Completi di nr.2 coni per il bloccaggio.Istruzioni per il montaggio dei terminali rapidi (vedere immagine allegata).I terminali vengono montati usando normali utensili a mano.La successione delle operazioni è la seguente:1) Inserire il cavo nel raccordo conico : strecciare il cavo separando i fili esterni dal trefolo centrale.2) Inserire la boccola conica nel trefolo centrale facendo sporgere il cavo di una lunghezza pari al diametro nominale del cavo.3) Piegare con una pinza i fili esterni intorno alla boccola conica e contro il cono più corto della boccola.4) Cominciare ad avvitare l’occhio o la forcella del terminale.5) Avvitare con la forza (e possibilmente con due chiavi) le due parti del terminale.6) Svitare per controllare che i fili siano ben spaziati e racchiudano la boccola conica.7) Applicare eventualmente del Loctite bloccafiletti e riavvitare con forza sino al termine della filettatura.
