Universo CT-32 Controller LED Automatico per Scale Fino a 32 Gradini 12v/24v DC 500W con 2 Sensori di Movimento Effetti Luce Sequenziali Protezione Cortocircuito

Universo CT-32 – Controller LED per Scale fino a 32 Gradini con 2 Sensori – 12V/24V DC

Il Controller LED Universo CT-32 è progettato per realizzare sistemi di illuminazione automatica e scenografica per scale interne fino a 32 gradini. Grazie ai 2 sensori di rilevamento, installabili rispettivamente nella parte inferiore e superiore della scala, il controller riconosce la direzione di passaggio e attiva progressivamente le luci LED, creando un elegante effetto sequenziale.

Ideale per abitazioni, ville, hotel, B&B, uffici e locali commerciali, il CT-32 permette di migliorare contemporaneamente sicurezza, comfort ed estetica della scala, offrendo un'illuminazione automatica particolarmente utile nelle ore serali e notturne.

Illuminazione dinamica fino a 32 gradini

Ogni gradino può essere collegato a un'uscita dedicata del controller, consentendo la gestione indipendente di fino a 32 punti luce. Il numero effettivo di gradini utilizzati può essere configurato direttamente tramite i pulsanti di impostazione presenti sul dispositivo.

Quando uno dei sensori rileva il passaggio, le luci vengono attivate progressivamente seguendo la direzione di movimento. Il sistema può quindi funzionare sia dal basso verso l'alto sia dall'alto verso il basso.

Diverse modalità ed effetti luminosi

Il controller Universo CT-32 mette a disposizione differenti modalità di illuminazione per personalizzare l'effetto della scala. In base alle impostazioni selezionate è possibile ottenere effetti come accensione sequenziale, effetto cascata, modalità Follow Me, accensione di due gradini alla volta, accensione simultanea e modalità luce notturna.

È inoltre possibile intervenire sulla velocità degli effetti tramite i pulsanti di configurazione integrati.

Alimentazione 12V / 24V DC

Il controller può essere utilizzato con impianti LED alimentati a 12V DC oppure 24V DC. È quindi adatto a numerose tipologie di strisce LED, profili luminosi e punti luce per gradini.

La tensione dell'alimentatore deve corrispondere a quella delle sorgenti LED utilizzate. Ad esempio, con strisce LED a 12V dovrà essere utilizzato un alimentatore 12V DC adeguatamente dimensionato.

Alimentatore e strisce LED non sono inclusi e devono essere acquistati separatamente.

Protezione contro il cortocircuito

Il dispositivo integra una funzione di protezione contro il cortocircuito, pensata per contribuire alla protezione delle uscite del controller in caso di anomalie nell'impianto. Dopo avere individuato e risolto la causa del cortocircuito, il sistema può essere ripristinato.

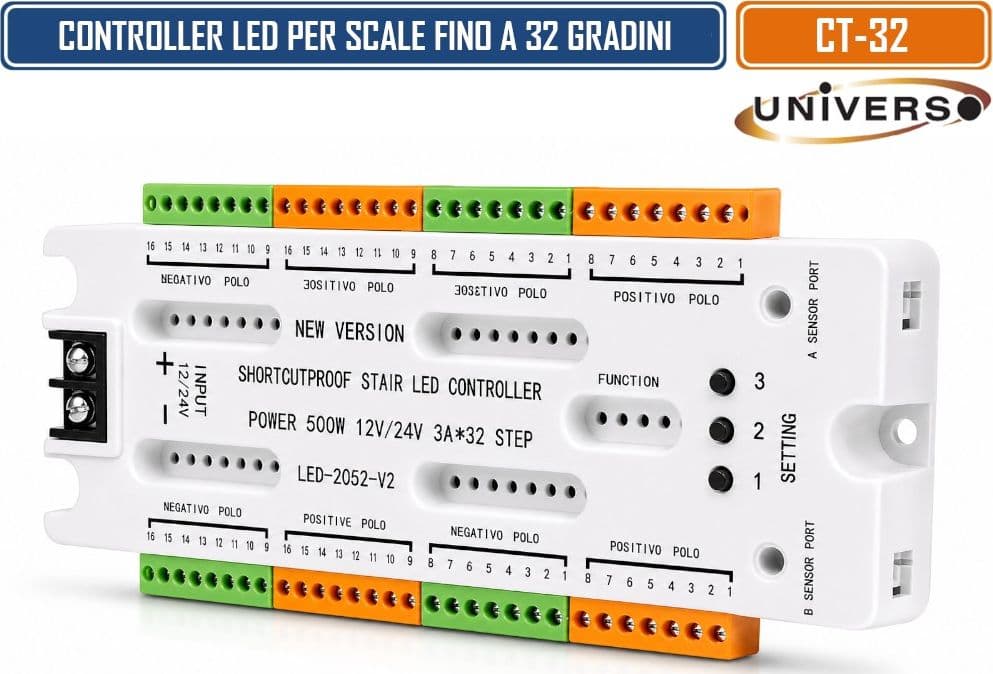

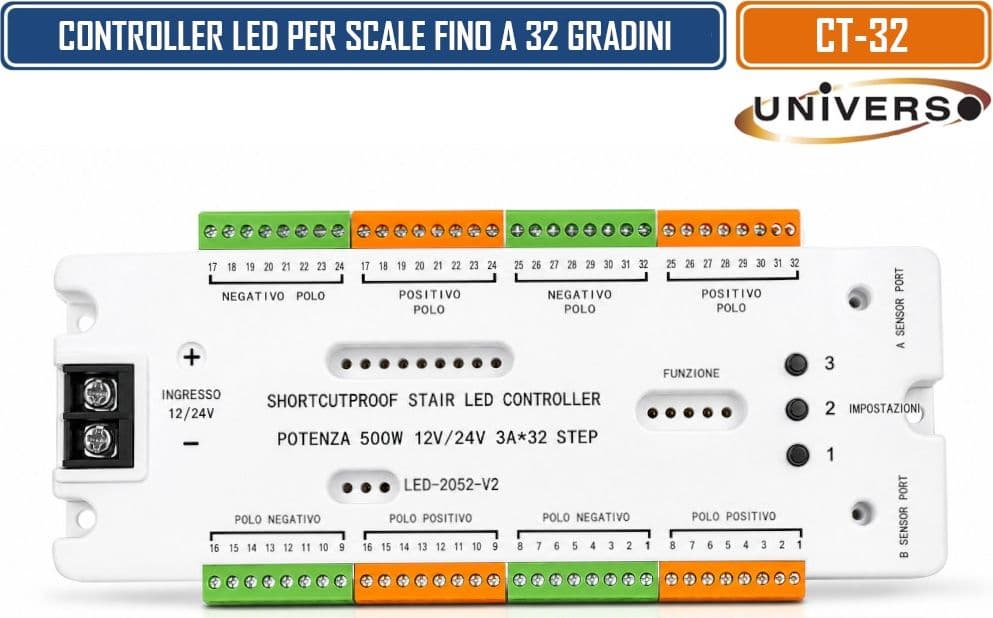

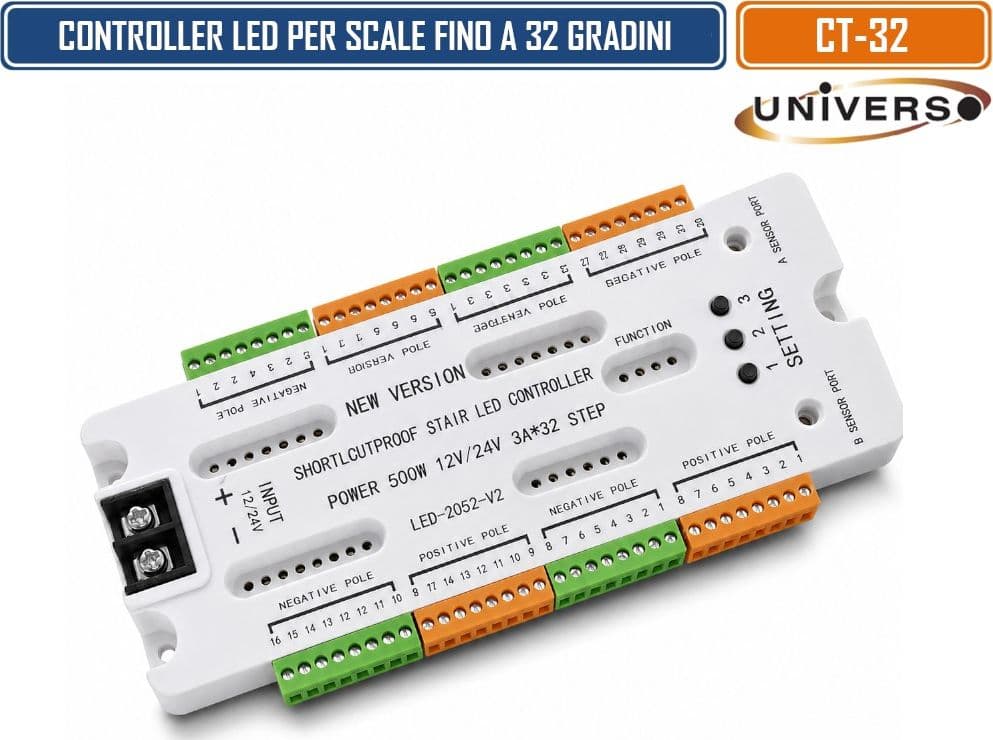

Collegamento semplice tramite morsetti numerati

Le uscite sono suddivise e numerate per facilitare il collegamento dei singoli gradini. I morsetti dedicati ai poli positivo e negativo permettono di organizzare in maniera ordinata il cablaggio dell'impianto.

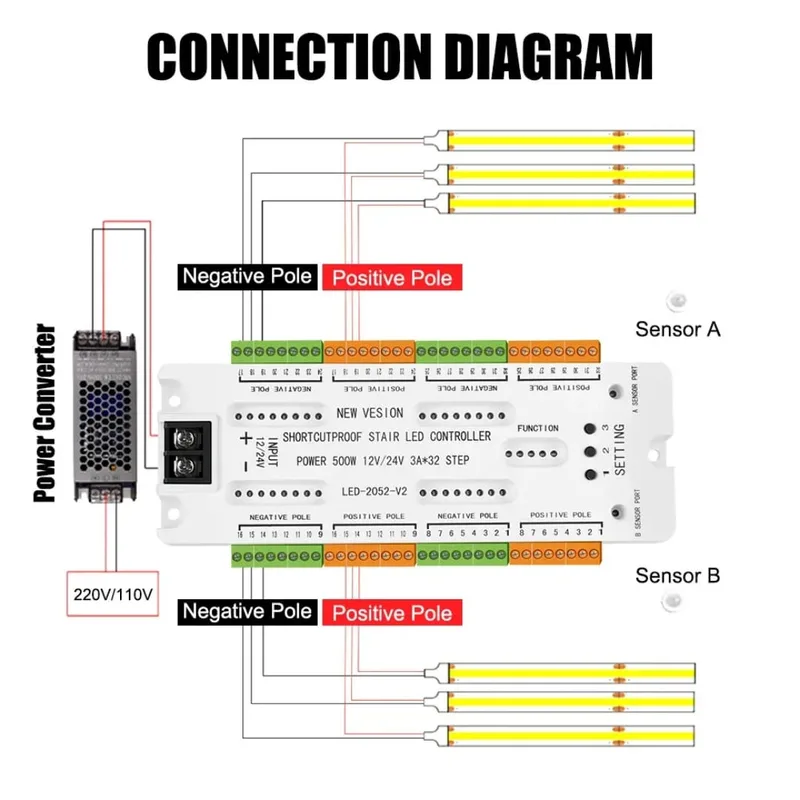

Schema di collegamento

Lo schema seguente mostra il collegamento indicativo tra alimentatore AC/DC, controller Universo CT-32, sensori e luci LED.

L'alimentazione di rete 220V/110V AC non deve essere collegata direttamente al controller. La rete elettrica alimenta esclusivamente l'alimentatore AC/DC, che fornisce successivamente al CT-32 la tensione richiesta di 12V o 24V DC.

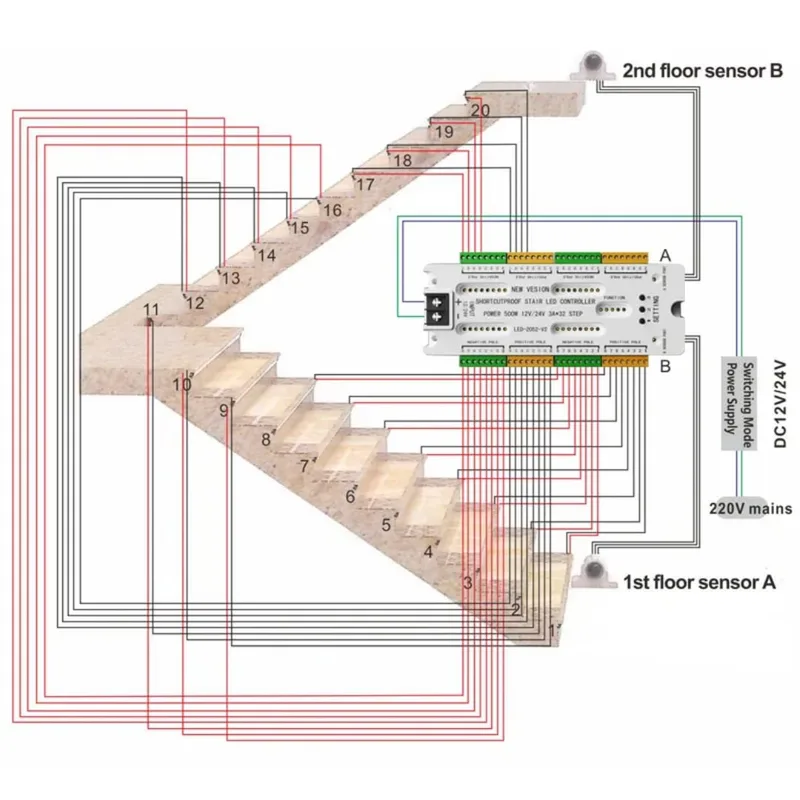

Esempio di installazione su scala

L'illustrazione seguente mostra un esempio di cablaggio dei singoli gradini e il posizionamento dei due sensori alle estremità della scala.

Ogni punto luce viene collegato al relativo canale numerato del controller, mentre i due sensori vengono installati normalmente in prossimità del primo e dell'ultimo gradino.

Principali caratteristiche tecniche

• Marca: Universo
• Modello: CT-32
• Tipologia: Controller automatico per illuminazione LED scale
• Numero massimo di gradini: 32
• Tensione di ingresso: DC 12V / 24V
• Potenza massima dichiarata: 500W

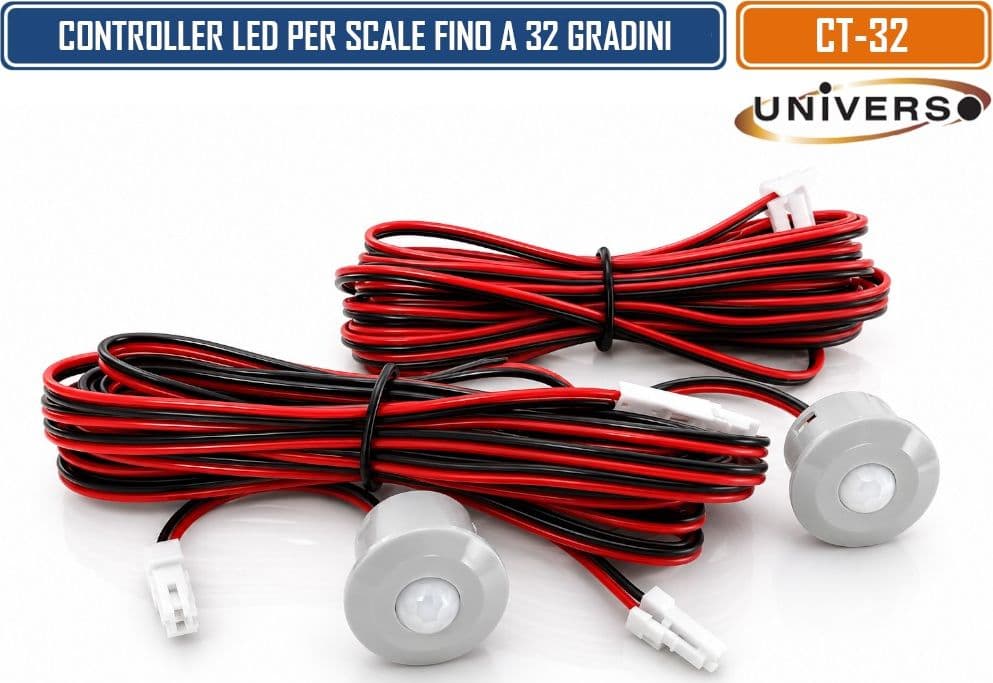

• Sensori: 2 pezzi, ingresso A/B
• Materiale: ABS
• Dimensioni corpo: circa 180 × 63 × 19 mm
• Peso indicativo: circa 300 g
• Configurazione numero gradini: regolabile
• Velocità effetti: regolabile
• Protezione: funzione anti-cortocircuito
• Installazione: per applicazioni LED da interno

Applicazioni

Il controller Universo CT-32 è particolarmente indicato per l'illuminazione automatica di scale in abitazioni, ville, appartamenti, hotel, B&B, residence, uffici, showroom e ambienti commerciali.

Contenuto e accessori

Il sistema è predisposto per l'utilizzo con 2 sensori A/B. Alimentatore, strisce LED e altri componenti dell'impianto di illuminazione devono essere scelti in funzione dell'installazione e, salvo diversa indicazione nella confezione, non sono inclusi.

Importante: utilizzare esclusivamente un'alimentazione 12V o 24V DC compatibile con le luci LED installate. La potenza dell'alimentatore deve essere calcolata in funzione del consumo totale delle strisce o dei punti luce collegati.

Specifiche tecniche:

Disegno tecnico:
