Valvola sfera 3/4 ff

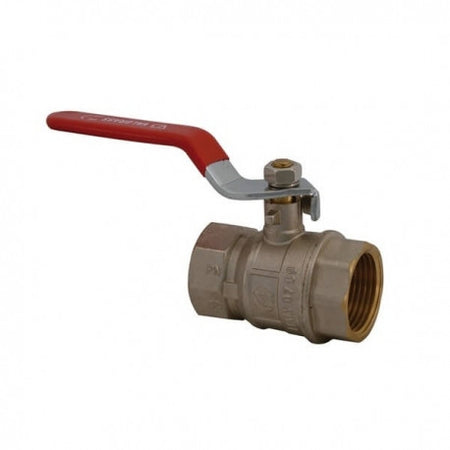

Valvola a Sfera 3/4 Femmina/Femmina con Leva PASSAGGIO TOTALE

Corpo in ottone stampato e nichelato, sedi in PTFE vergine, guarnizioni in NBR
Passaggio: Standard

Gamma: Da 1/2" a 2"

Attacco femmina: Filettatura UNI EN ISO 228/1 (DIN 259)

Attacco maschio: Filettatura UNI EN ISO 228/1 (DIN 259)

Codolo e Dado: Filettatura UNI EN ISO 228/1 (DIN 259)

Manovra: Rotazione di 90° dell’organo di manovra.

Organi di manovra: Leve in alluminio o acciaio, Farfalle in alluminio.

CONDIZIONI DI ESERCIZIO

Direzione flusso: Nei due sensi

Limiti di temperatura: da -20 °C a +120 °C.

Pressione di esercizio: Vedere diagramma negli Allegati Tecnici.

Perdite di carico: Vedere diagramma negli Allegati Tecnici.

Le valvole devono essere utilizzate in posizione completamente aperta o chiusa.

Le presenti valvole devono essere impiegate alle pressioni indicate a catalogo e dalla misura dal 1”1/4 non devono essere utilizzate per fluidi pericolosi quali: esplosivi, estremamente infiammabili (se la temperatura massima ammissibile è superiore al punto di infiammabilità); altamente tossici, tossici comburenti (RIF. Direttiva PED 97/23/CE) - per utilizzi particolari (nel rispetto delle pressioni stabilite per queste valvole e la compatibilità dei diversi fluidi con i materiali costituenti la valvola) vedere tabella compatibilità chimiche negli allegati tecnici.
