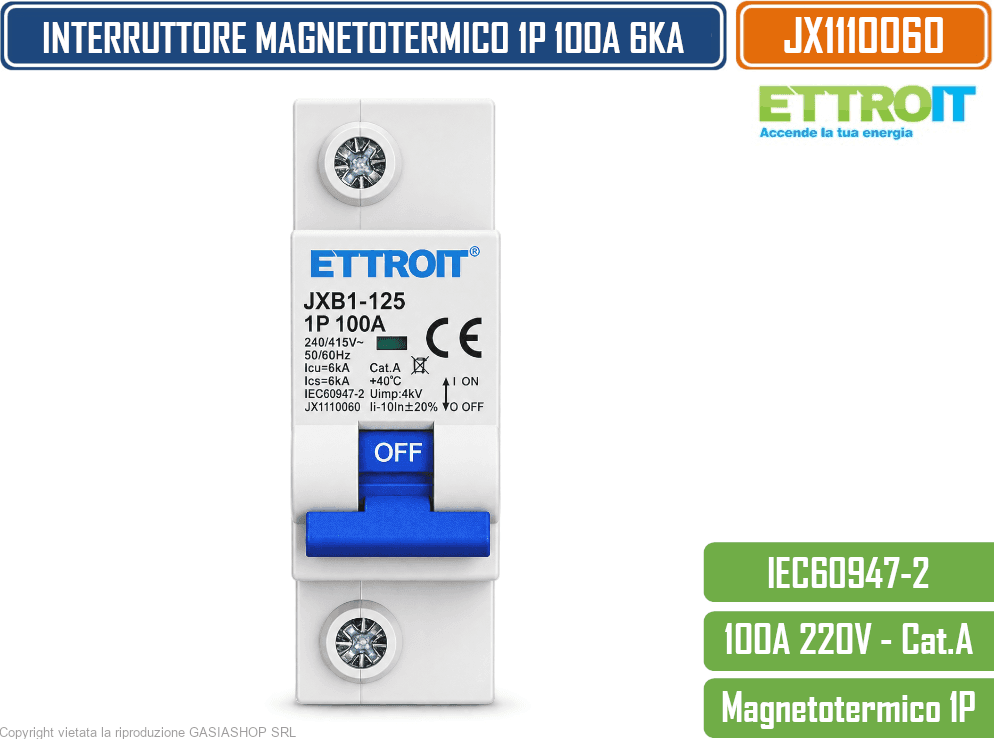

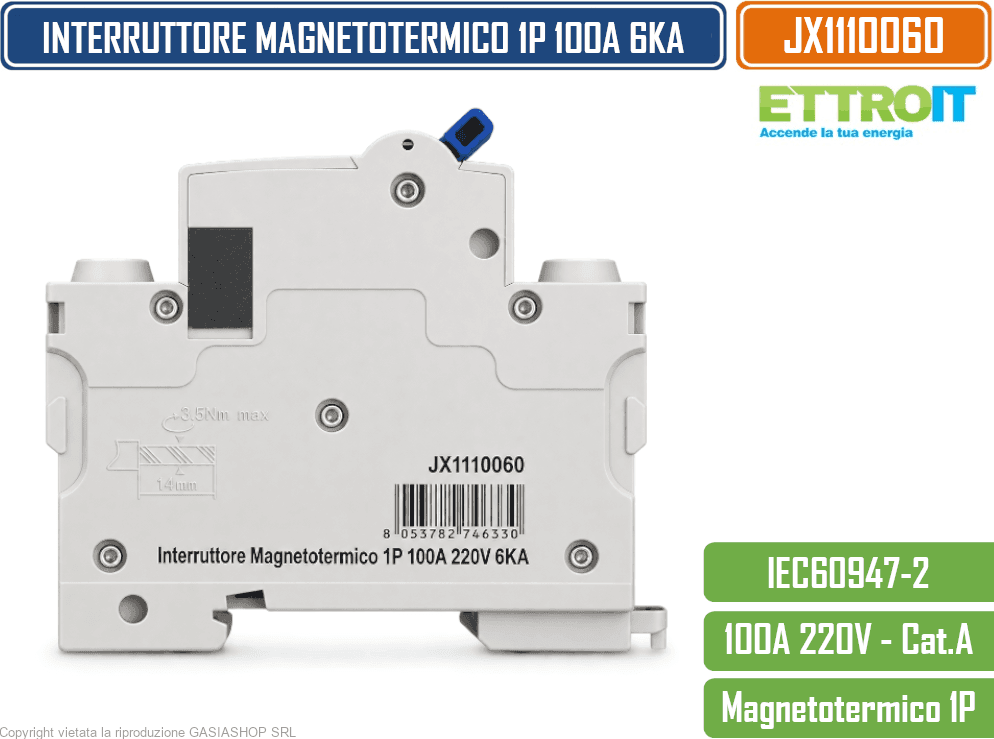

Ettroit jx1110060 Interruttore Magnetotermico 1p 100A 6ka 220V 1 Modulo Guida DIN

ETTROIT INTERRUTTORE MAGNETOTERMICO 1P 100A 6KA 1 MODULO DIN JX1110060

L’ETTROIT JX1110060 è un interruttore magnetotermico unipolare 1P da 100 A, progettato per la protezione dei circuiti elettrici contro le principali condizioni di sovracorrente. Grazie alla combinazione della protezione termica e della protezione magnetica, il dispositivo interviene rispettivamente in presenza di sovraccarichi prolungati e di cortocircuiti, contribuendo alla sicurezza dell’impianto e delle apparecchiature collegate.

Con una corrente nominale di 100 A e un potere di interruzione di 6 kA, il magnetotermico è indicato per l’impiego in quadri elettrici e centralini compatibili con le sue caratteristiche elettriche. L’alimentazione prevista è 220 V AC, mentre la configurazione 1P consente l’interruzione e la protezione di un singolo polo del circuito.

Il formato compatto da 1 modulo DIN permette un’installazione ordinata all’interno di quadri elettrici dotati di guida DIN, ottimizzando lo spazio disponibile. La leva frontale consente inoltre un utilizzo semplice e immediato per le normali operazioni di inserimento e disinserimento del circuito.

Protezione termica e magnetica

La protezione termica è studiata per intervenire quando la corrente assorbita supera per un determinato periodo i valori previsti, situazione tipica di un sovraccarico. La protezione magnetica, invece, garantisce un intervento rapido in caso di cortocircuito, caratterizzato da un incremento improvviso ed elevato della corrente.

Questa doppia funzione rende il dispositivo adatto alla protezione magnetotermica del circuito, fermo restando il corretto dimensionamento dell’impianto e dei conduttori da parte di personale qualificato.

Caratteristiche principali

• Marchio: ETTROIT
• Modello / codice: JX1110060
• Tipologia: interruttore magnetotermico
• Configurazione: 1P – unipolare
• Corrente nominale: 100 A
• Tensione di alimentazione: 220 V AC
• Potere di interruzione: 6 kA
• Ingombro: 1 modulo DIN
• Protezione contro sovraccarichi
• Protezione contro cortocircuiti
• Installazione in quadri e centralini elettrici su guida DIN
• Struttura compatta per una gestione efficiente dello spazio nel quadro

Importante

L’ETTROIT JX1110060 è un interruttore magnetotermico e non integra la funzione differenziale. Non fornisce quindi, da solo, la protezione differenziale contro le correnti di dispersione verso terra. Qualora tale protezione sia richiesta dall’impianto, deve essere utilizzato in abbinamento a un dispositivo differenziale idoneo.

Per garantire sicurezza e corretto funzionamento, la scelta, il dimensionamento e l’installazione dell’interruttore devono essere effettuati in funzione delle caratteristiche dell’impianto elettrico e da personale qualificato.

Specifiche tecniche:

Disegno tecnico:
